Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Токарный канавочный инструмент (Всего 418 стр.) |
|||||
|
21 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки при точении Стр.B11 |
|||||

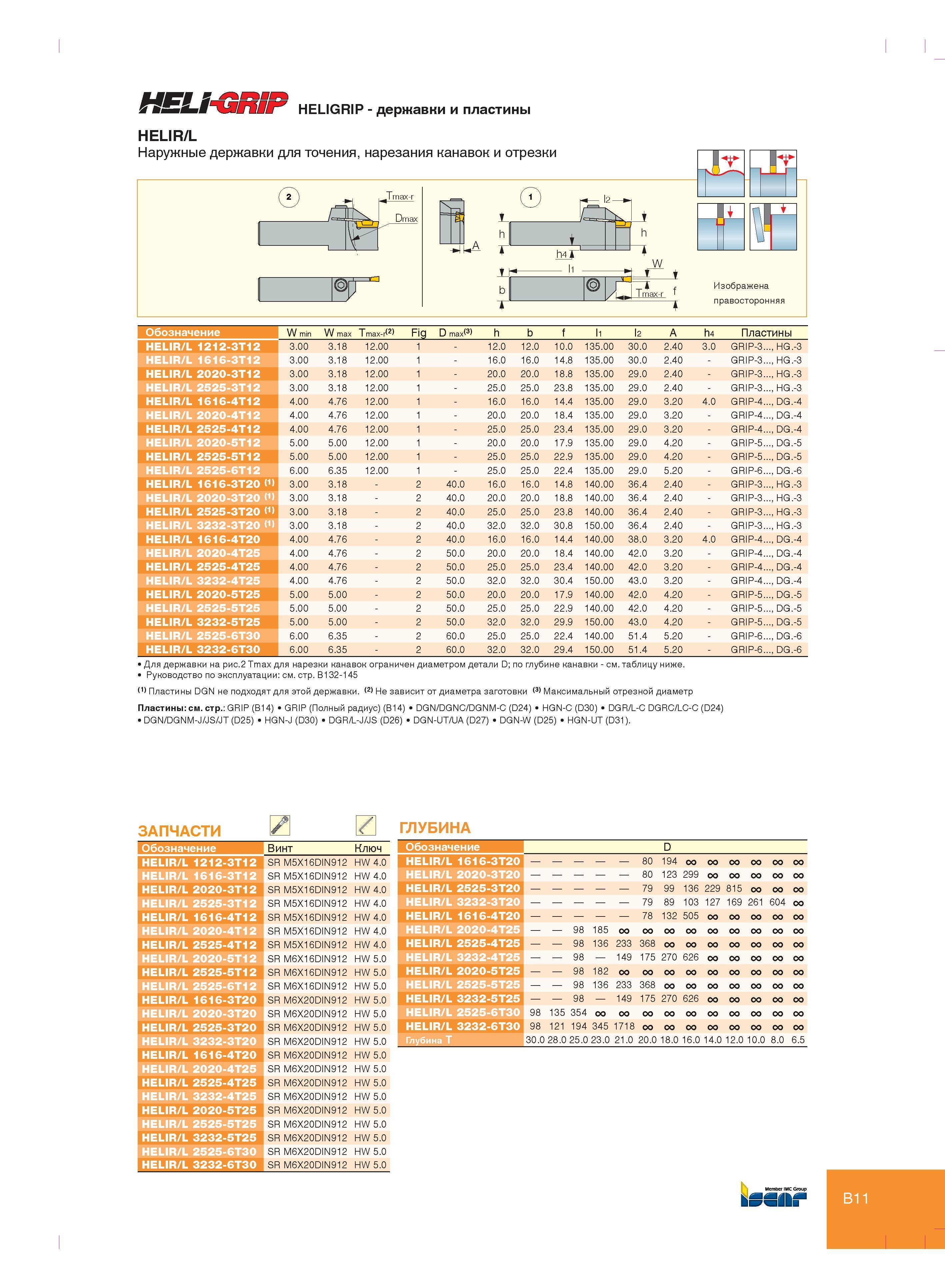

Наружные токарные державки Iscar HELIR/L для точения, нарезания канавок и отрезки Изображена правосторонняя Обозначение W min W max T max-r 2) Fig D maxНаружные токарные державки Iscar HELIR/L для точения, нарезания канавок и отрезки Изображена правосторонняя Обозначение W min W max T max-r 2) Fig D max(3) h b f l1 l2 A h4 Пластины HELIR/L 1212-3T12 3.00 3.18 12.00 1 - 12.0 12.0 10.0 135.00 30.0 2.40 3.0 GRIP-3.. hg.- HELIR/L 1616-3T12 3.00 3.18 12.00 1 - 16.0 16.0 14.8 135.00 30.0 2.40 - GRIP-3.. hg.- HELIR/L 2020-3T12 3.00 3.18 12.00 1 - 20.0 20.0 18.8 135.00 29.0 2.40 - GRIP-3.. hg.- HELIR/L 2525-3T12 3.00 3.18 12.00 1 - 25.0 25.0 23.8 135.00 29.0 2.40 - GRIP-3.. hg.- HELIR/L 1616-4T12 4.00 4.76 12.00 1 - 16.0 16.0 14.4 135.00 29.0 3.20 4.0 GRIP-4.. DG.- HELIR/L 2020-4T12 4.00 4.76 12.00 1 - 20.0 20.0 18.4 135.00 29.0 3.20 - GRIP-4.. DG.- HELIR/L 2525-4T12 4.00 4.76 12.00 1 - 25.0 25.0 23.4 135.00 29.0 3.20 - GRIP-4.. DG.- HELIR/L 2020-5T12 5.00 5.00 12.00 1 - 20.0 20.0 17.9 135.00 29.0 4.20 - GRIP-5.. DG.- HELIR/L 2525-5T12 5.00 5.00 12.00 1 - 25.0 25.0 22.9 135.00 29.0 4.20 - GRIP-5.. DG.- HELIR/L 2525-6T12 6.00 6.35 12.00 1 - 25.0 25.0 22.4 135.00 29.0 5.20 - GRIP-6.. DG.- HELIR/L 1616-3T20 3.00 3.18 - 2 40.0 16.0 16.0 14.8 140.00 36.4 2.40 - GRIP-3.. HG.- HELIR/L 2020-3T20 3.00 3.18 - 2 40.0 20.0 20.0 18.8 140.00 36.4 2.40 - GRIP-3.. HG.- HELIR/L 2525-3T20 3.00 3.18 - 2 40.0 25.0 25.0 23.8 140.00 36.4 2.40 - GRIP-3.. HG.- HELIR/L 3232-3T20 3.00 3.18 - 2 40.0 32.0 32.0 30.8 150.00 36.4 2.40 - GRIP-3.. HG.- HELIR/L 1616-4T20 4.00 4.76 - 2 40.0 16.0 16.0 14.4 140.00 38.0 3.20 4.0 GRIP-4.. DG.- HELIR/L 2020-4T25 4.00 4.76 - 2 50.0 20.0 20.0 18.4 140.00 42.0 3.20 - GRIP-4.. DG.- HELIR/L 2525-4T25 4.00 4.76 - 2 50.0 25.0 25.0 23.4 140.00 42.0 3.20 - GRIP-4.. DG.- HELIR/L 3232-4T25 4.00 4.76 - 2 50.0 32.0 32.0 30.4 150.00 43.0 3.20 - GRIP-4.. DG.- HELIR/L 2020-5T25 5.00 5.00 - 2 50.0 20.0 20.0 17.9 140.00 42.0 4.20 - GRIP-5.. DG.- HELIR/L 2525-5T25 5.00 5.00 - 2 50.0 25.0 25.0 22.9 140.00 42.0 4.20 - GRIP-5.. DG.- HELIR/L 3232-5T25 5.00 5.00 - 2 50.0 32.0 32.0 29.9 150.00 43.0 4.20 - GRIP-5.. DG.- HELIR/L 2525-6T30 6.00 6.35 - 2 60.0 25.0 25.0 22.4 140.00 51.4 5.20 - GRIP-6.. DG.- HELIR/L 3232-6T30 6.00 6.35 - 2 60.0 32.0 32.0 29.4 150.00 51.4 5.20 - GRIP-6.. DG.- Для державки на рис.2 Tmax для нарезки канавок ограничен диаметром детали D по глубине канавки - см. таблицу ниже. Руководство по эксплуатации см. стр. B132-145 Пластины DGN не подходят для этой державки. (2) Не зависит от диаметра заготовки (3) Максимальный отрезной диаметр Пластины см. стр. GRIP (B14) GRIP (Полный радиус) (B14) DGN/DGNC/DGNM-C (D24) HGN-C (D30) DGR/L-C DGRC/LC-C (D24) DGN/DGNM-J/JS/JT (D25) HGN-J (D30) DGR/L-J/JS (D26) DGN-UT/UA (D27) DGN-W (D25) HGN-UT (D31). 2 h b ЗАПЧАСТИ Обозначение HELIR/L 1212-HELIR/L 1616-HELIR/L 2020-HELIR/L 2525-HELIR/L 1616-HELIR/L 2020-HELIR/L 2525-HELIR/L 2020-HELIR/L 2525-HELIR/L 2525-HELIR/L 1616-HELIR/L 2020-HELIR/L 2525-HELIR/L 3232-HELIR/L 1616-HELIR/L 2020-HELIR/L 2525-HELIR/L 3232-HELIR/L 2020-HELIR/L 2525-HELIR/L 3232-HELIR/L 2525-HELIR/L 3232- Винт Ключ SR M5X16DIN912 SR M5X16DIN912 SR M5X16DIN912 SR M5X16DIN912 SR M5X16DIN912 SR M5X16DIN912 SR M5X16DIN912 SR M6X16DIN912 SR M6X16DIN912 SR M6X16DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 SR M6X20DIN912 HW 4.0 HW 4.0 HW 4.0 HW 4.0 HW 4.0 HW 4.0 HW 4.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 HW 5.0 _D - 80 194 то то то то то то 80 123 299 оо то то то то - 79 99 136 229 815 то то то - 79 89 103 127 169 261 604 то 78 132 505 то то то то то - 98 185 то тототототототото - 98 136 233 368 то то то то то то то - 98 149 175 270 626 то то то то то - 98 182 то тототототототото 98 136 233 368 то то то то то то то 98 149 175 270 626 то то то то то 8 135 354 то то тототототототото 8 121 194 345 1718 тототототототото 30.0 28.0 25.0 23.0 21.0 20.0 18.0 16.0 14.0 12.0 10.0 8.0 6.5 HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L HELIR/L Глубина Т Member IMC Group B11 HEU-GRiF HELIGRIP - державки и пластины akS .T max-r Dmax =li h4i h 1 m W I Tmax-r f 1 |
|||||
