135 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B94

Каталог ISCAR 2008 Вращающийся инструмент Стр. B94 0135 Lab2u

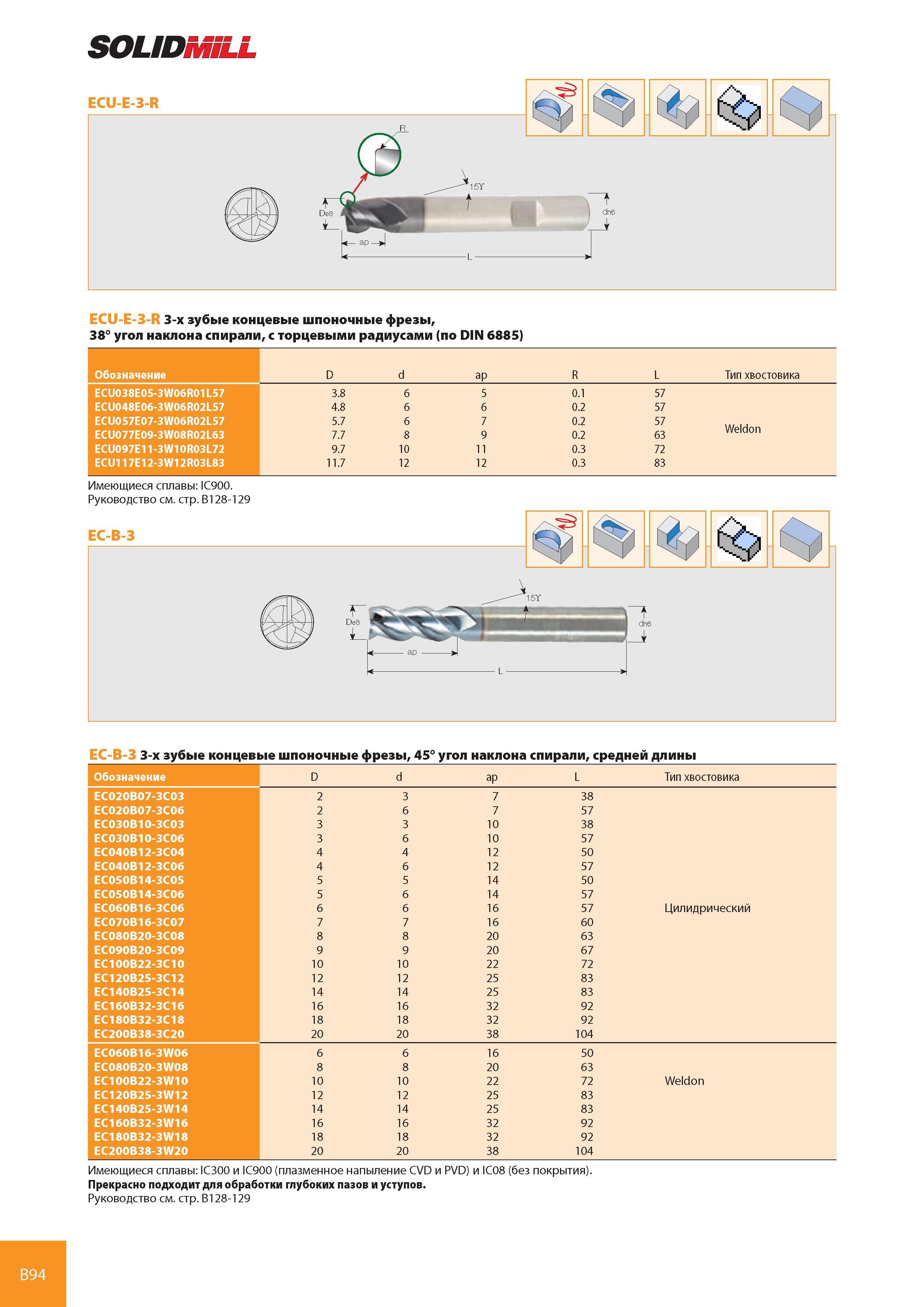

SOLIDMILL ECU-E-3-R 3-х зубые концевые шпоночные фрезы, 38° угол наклона спирали, с торцевыми радиусами (по DIN 6885) Обозначение D d ap R L Тип хвостовика ECU038E05-3W06R01L57 3.8 6 5 0.1 57 ECU048E06-3W06R02L57 4.8 6 6 0.2 57 ECU057E07-3W06R02L57 5.7 6 7 0.2 57 Weldon ECU077E09-3W08R02L63 7.7 8 9 0.2 63 ECU097E11-3W10R03L72 9.7 10 11 0.3 72 ECU117E12-3W12R03L83 11.7 12 12 0.3 83 Имеющиеся сплавы IC900. Руководство см. стр. B128-129 EC-B-3 3-х зубые концевые шпоночные фрезы, 45° угол наклона спирали, средней длины Обозначение D d ap L Тип хвостовика EC020B07-3C03 2 3 7 38 EC020B07-3C06 2 6 7 57 EC030B10-3C03 3 3 10 38 EC030B10-3C06 3 6 10 57 EC040B12-3C04 4 4 12 50 EC040B12-3C06 4 6 12 57 EC050B14-3C05 5 5 14 50 EC050B14-3C06 5 6 14 57 EC060B16-3C06 6 6 16 57 Цилидрический EC070B16-3C07 7 7 16 60 EC080B20-3C08 8 8 20 63 EC090B20-3C09 9 9 20 67 EC100B22-3C10 10 10 22 72 EC120B25-3C12 12 12 25 83 EC140B25-3C14 14 14 25 83 EC160B32-3C16 16 16 32 92 EC180B32-3C18 18 18 32 92 EC200B38-3C20 20 20 38 104 EC060B16-3W06 6 6 16 50 EC080B20-3W08 8 8 20 63 EC100B22-3W10 10 10 22 72 Weldon EC120B25-3W12 12 12 25 83 EC140B25-3W14 14 14 25 83 EC160B32-3W16 16 16 32 92 EC180B32-3W18 18 18 32 92 EC200B38-3W20 20 20 38 104 Имеющиеся сплавы IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия). Прекрасно подходит для обработки глубоких пазов и уступов. Руководство см. стр. B128-129 B94
