134 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B93

Каталог ISCAR 2008 Вращающийся инструмент Стр. B93 0134 Lab2u

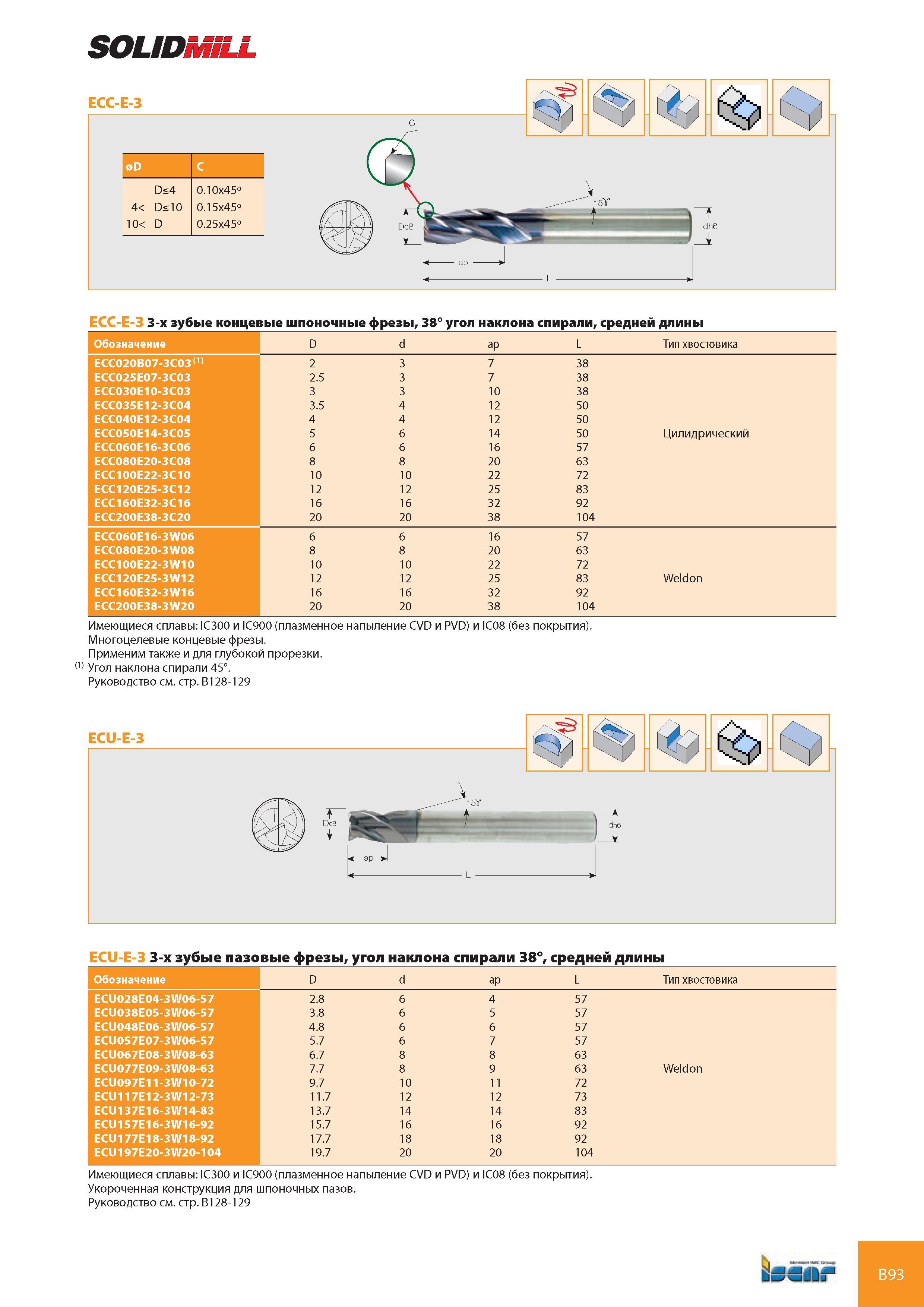

Ecc-E-3 3-х зубые концевые шпоночные фрезы, 38° угол наклона спирали, средней длины Обозначение D d ap L Тип хвостовика E00020B07-3003(1) 2 3 7 38 E00025E07-3003 2.5 3 7 38 E00030E10-3003 3 3 10 38 E00035E12-3004 3.5 4 12 50 E00040E12-3004 4 4 12 50 E00050E14-3005 5 6 14 50 Цилидрический E00060E16-3006 6 6 16 57 E00080E20-3008 8 8 20 63 E00100E22-3010 10 10 22 72 E00120E25-3012 12 12 25 83 E00160E32-3016 16 16 32 92 E00200E38-3020 20 20 38 104 E00060E16-3W06 6 6 16 57 E00080E20-3W08 8 8 20 63 E00100E22-3W10 10 10 22 72 E00120E25-3W12 12 12 25 83 Weldon E00160E32-3W16 16 16 32 92 E00200E38-3W20 20 20 38 104 Имеющиеся сплавы IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия). Многоцелевые концевые фрезы. Применим также и для глубокой прорезки. (1) Угол наклона спирали 45°. Руководство см. стр. B128-129 EcU-E-3 3-х зубые пазовые фрезы, угол наклона спирали 38°, средней длины Обозначение D d ap L Тип хвостовика E0U028E04-3W06-57 2.8 6 4 57 E0U038E05-3W06-57 3.8 6 5 57 E0U048E06-3W06-57 4.8 6 6 57 E0U057E07-3W06-57 5.7 6 7 57 E0U067E08-3W08-63 6.7 8 8 63 E0U077E09-3W08-63 7.7 8 9 63 Weldon E0U097E11-3W10-72 9.7 10 11 72 E0U117E12-3W12-73 11.7 12 12 73 E0U137E16-3W14-83 13.7 14 14 83 E0U157E16-3W16-92 15.7 16 16 92 E0U177E18-3W18-92 17.7 18 18 92 E0U197E20-3W20-104 19.7 20 20 104 Имеющиеся сплавы IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия). Укороченная конструкция для шпоночных пазов. Руководство см. стр. B128-129 bur B93
