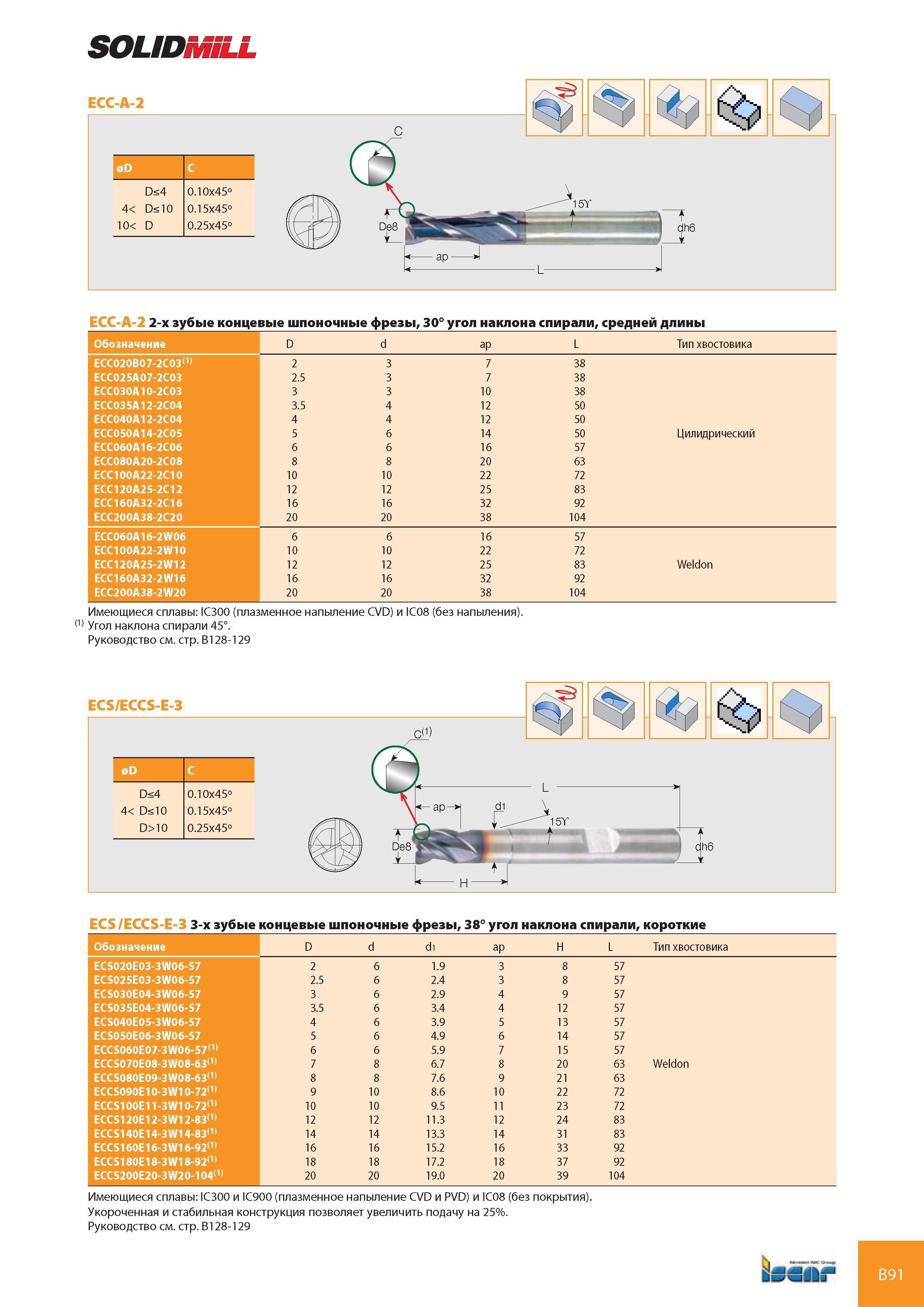

SOLIDMILL Ecc-A-2 0D c D<4 4< D<10 10< D 0.10x45° 0.15x45° 0.25x45° 15Y De8 Г ap L C Ecc-A-2 2-х зубые концевые шпоночные фрезы, 30° угол наклона спирали, средней длины Обозначение D d ap L Тип хвостовика Ecc020B07-2c03(1) 2 3 7 38 Ecc025A07-2c03 2.5 3 7 38 Ecc030A10-2c03 3 3 10 38 Ecc035A12-2c04 3.5 4 12 50 Ecc040A12-2c04 4 4 12 50 Ecc050A14-2c05 5 6 14 50 Цилидрический Ecc060A16-2c06 6 6 16 57 Ecc080A20-2c08 8 8 20 63 Ecc100A22-2c10 10 10 22 72 Ecc120A25-2c12 12 12 25 83 Ecc160A32-2c16 16 16 32 92 Ecc200A38-2c20 20 20 38 104 Ecc060A16-2W06 6 6 16 57 Ecc100A22-2W10 10 10 22 72 Ecc120A25-2W12 12 12 25 83 Weldon Ecc160A32-2W16 16 16 32 92 Ecc200A38-2W20 20 20 38 104 Имеющиеся сплавы IC300 (плазменное напыление CVD) и IC08 (без напыления). (1) Угол наклона спирали 45°. Руководство см. стр. B128-129 EcS/EccS-E-3 3-х зубые концевые шпоночные фрезы, 38° угол наклона спирали, короткие Обозначение D d d1 ap H L Тип хвостовика EcS020E03-3W06-57 2 6 1.9 3 8 57 EcS025E03-3W06-57 2.5 6 2.4 3 8 57 EcS030E04-3W06-57 3 6 2.9 4 9 57 EcS035E04-3W06-57 3.5 6 3.4 4 12 57 EcS040E05-3W06-57 4 6 3.9 5 13 57 EcS050E06-3W06-57 5 6 4.9 6 14 57 EccS060E07-3W06-57(1) 6 6 5.9 7 15 57 EccS070E08-3W08-63(1) 7 8 6.7 8 20 63 Weldon EccS080E09-3W08-63(1) 8 8 7.6 9 21 63 EccS090E10-3W10-72(1) 9 10 8.6 10 22 72 EccS100E11-3W10-72(1) 10 10 9.5 11 23 72 EccS120E12-3W12-83(1) 12 12 11.3 12 24 83 EccS140E14-3W14-83(1) 14 14 13.3 14 31 83 EccS160E16-3W16-92(1) 16 16 15.2 16 33 92 EccS180E18-3W18-92(1) 18 18 17.2 18 37 92 EccS200E20-3W20-104(1) 20 20 19.0 20 39 104 Имеющиеся сплавы IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия). Укороченная и стабильная конструкция позволяет увеличить подачу на 25%. Руководство см. стр. B128-129 bur B91
