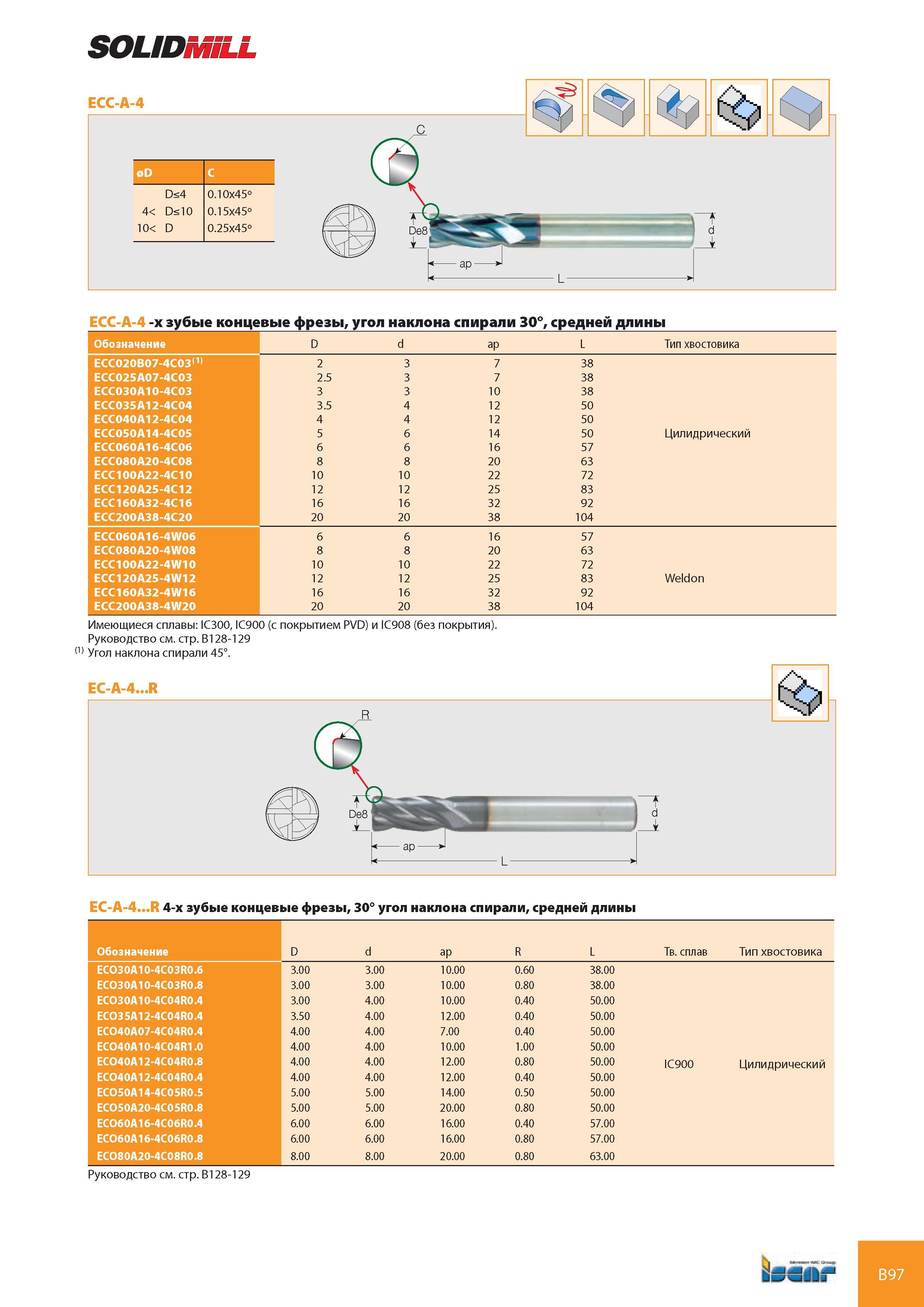

SOLIDMILL Ecc-A-4 0D c D<4 4< D<10 10< D 0.10x45° 0.15x45° 0.25x45° ap J L Ecc-A-4 -х зубые концевые фрезы, угол наклона спирали 30°, средней длины Обозначение D d ap L Тип хвостовика Ecc020B07-4c03(1) 2 3 7 38 Ecc025A07-4c03 2.5 3 7 38 E00030A10-4003 3 3 10 38 E00035A12-4004 3.5 4 12 50 E00040A12-4004 4 4 12 50 E00050A14-4005 5 6 14 50 Цилидрический Ec0060A16-4006 6 6 16 57 E00080A20-4008 8 8 20 63 E00100A22-4010 10 10 22 72 E00120A25-4012 12 12 25 83 E00160A32-4016 16 16 32 92 E00200A38-4020 20 20 38 104 E00060A16-4W06 6 6 16 57 E00080A20-4W08 8 8 20 63 E00100A22-4W10 10 10 22 72 E00120A25-4W12 12 12 25 83 Weldon E00160A32-4W16 16 16 32 92 E00200A38-4W20 20 20 38 104 Имеющиеся сплавы IC300, IC900 (с покрытием PVD) и IC908 (без покрытия). Руководство см. стр. B128-129 (1) Угол наклона спирали 45°. Ec-A-4...R R Ec-A-4...R 4-х зубые концевые фрезы, 30° угол наклона спирали, средней длины Обозначение D d ap R L Тв. сплав Тип хвостовика Ec030A10-4c03R0.6 3.00 3.00 10.00 0.60 38.00 Ec030A10-4c03R0.8 3.00 3.00 10.00 0.80 38.00 Ec030A10-4004R0.4 3.00 4.00 10.00 0.40 50.00 E0035A12-4004R0.4 3.50 4.00 12.00 0.40 50.00 Ec040A07-4c04R0.4 4.00 4.00 7.00 0.40 50.00 Ec040A10-4c04R1.0 4.00 4.00 10.00 1.00 50.00 E0040A12-4004R0.8 4.00 4.00 12.00 0.80 50.00 IC900 Цилидрический E0040A12-4004R0.4 4.00 4.00 12.00 0.40 50.00 Ec050A14-4005R0.5 5.00 5.00 14.00 0.50 50.00 Ec050A20-4c05R0.8 5.00 5.00 20.00 0.80 50.00 E0060A16-4006R0.4 6.00 6.00 16.00 0.40 57.00 E0060A16-4006R0.8 6.00 6.00 16.00 0.80 57.00 E0080A20-4008R0.8 8.00 8.00 20.00 0.80 63.00 Руководство см. стр. B128-129 B97
