105 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B64

Каталог ISCAR 2008 Вращающийся инструмент Стр. B64 0105 Lab2u

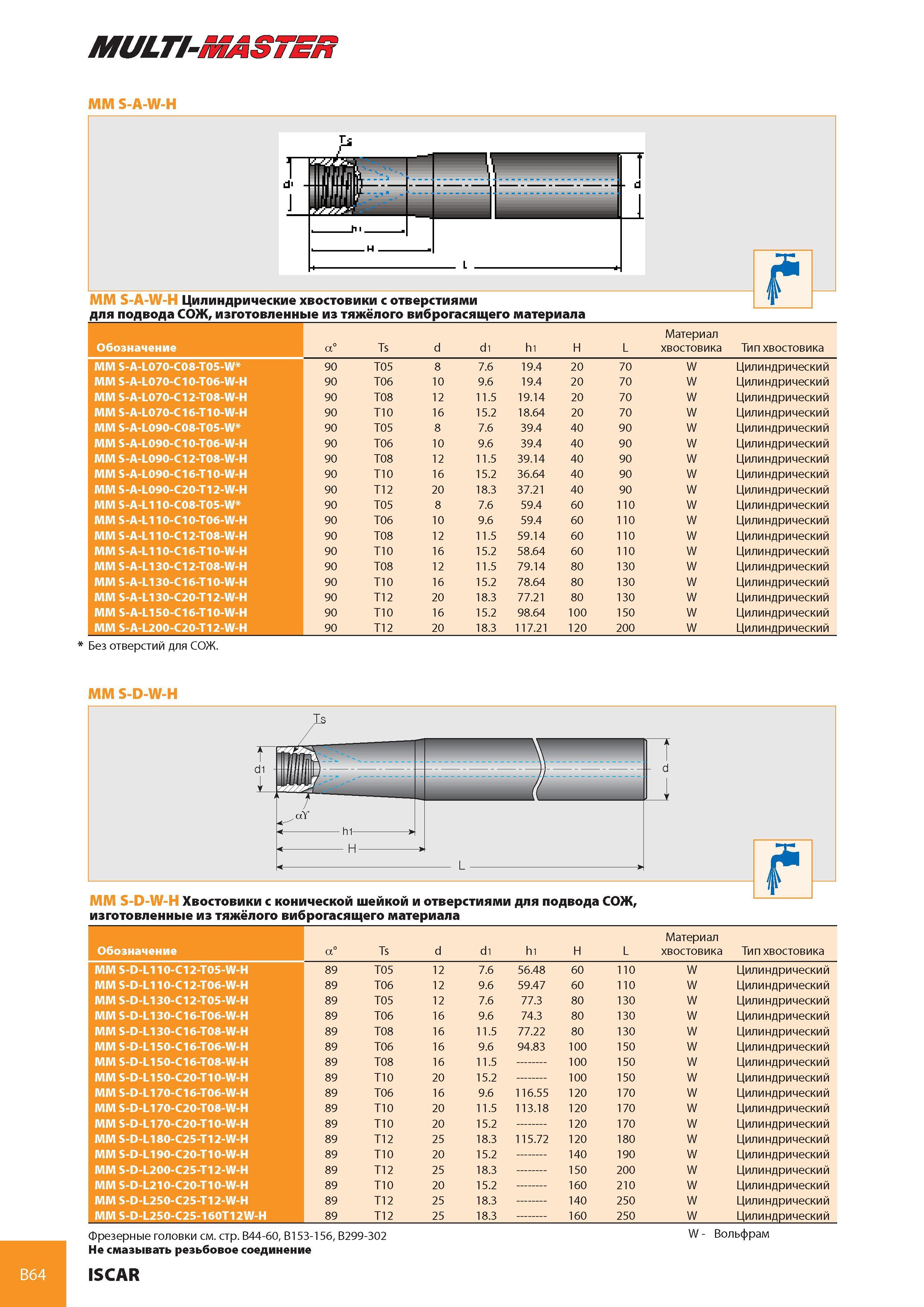

B64 MULTI-MASTER ММ S-A-W-H ММ S-A-W-H Цилиндрические хвостовики с отверстиями для подвода сОж, изготовленные из тяжёлого виброгасящего материала Обозначение а° Ts d di hi H L Материал хвостовика Тип хвостовика ММ S-A-L070-C08-T05-W 90 T05 8 7.6 19.4 20 70 W Цилиндрический ММ S-A-L070-C10-T06-W-H 90 T06 10 9.6 19.4 20 70 W Цилиндрический ММ S-A-L070-C12-T08-W-H 90 T08 12 11.5 19.14 20 70 W Цилиндрический ММ S-A-L070-C16-T10-W-H 90 T10 16 15.2 18.64 20 70 W Цилиндрический ММ S-A-L090-C08-T05-W 90 T05 8 7.6 39.4 40 90 W Цилиндрический ММ S-A-L090-C10-T06-W-H 90 T06 10 9.6 39.4 40 90 W Цилиндрический ММ S-A-L090-C12-T08-W-H 90 T08 12 11.5 39.14 40 90 W Цилиндрический ММ S-A-L090-C16-T10-W-H 90 T10 16 15.2 36.64 40 90 W Цилиндрический ММ S-A-L090-C20-T12-W-H 90 T12 20 18.3 37.21 40 90 W Цилиндрический ММ S-A-L110-C08-T05-W 90 T05 8 7.6 59.4 60 110 W Цилиндрический ММ S-A-L110-C10-T06-W-H 90 T06 10 9.6 59.4 60 110 W Цилиндрический ММ S-A-L110-C12-T08-W-H 90 T08 12 11.5 59.14 60 110 W Цилиндрический ММ S-A-L110-C16-T10-W-H 90 T10 16 15.2 58.64 60 110 W Цилиндрический ММ S-A-L130-C12-T08-W-H 90 T08 12 11.5 79.14 80 130 W Цилиндрический ММ S-A-L130-C16-T10-W-H 90 T10 16 15.2 78.64 80 130 W Цилиндрический ММ S-A-L130-C20-T12-W-H 90 T12 20 18.3 77.21 80 130 W Цилиндрический ММ S-A-L150-C16-T10-W-H 90 T10 16 15.2 98.64 100 150 W Цилиндрический ММ S-A-L200-C20-T12-W-H 90 T12 20 18.3 117.21 120 200 W Цилиндрический Без отверстий для СОЖ. ММ S-D-W-H ММ S-D-W-H Хвостовики с конической шейкой и отверстиями для подвода СОЖ, изготовленные из тяжёлого виброгасящего материала Материал Обозначение а° Ts d di hi H L хвостовика Тип хвостовика ММ S-D-L110-C12-T05-W-H 89 T05 12 7.6 56.48 60 110 W Цилиндрический ММ S-D-L110-C12-T06-W-H 89 T06 12 9.6 59.47 60 110 W Цилиндрический ММ S-D-L130-C12-T05-W-H 89 T05 12 7.6 77.3 80 130 W Цилиндрический ММ S-D-L130-C16-T06-W-H 89 T06 16 9.6 74.3 80 130 W Цилиндрический ММ S-D-L130-C16-T08-W-H 89 T08 16 11.5 77.22 80 130 W Цилиндрический ММ S-D-L150-C16-T06-W-H 89 T06 16 9.6 94.83 100 150 W Цилиндрический ММ S-D-L150-C16-T08-W-H 89 T08 16 11.5 100 150 W Цилиндрический ММ S-D-L150-C20-T10-W-H 89 T10 20 15.2 100 150 W Цилиндрический ММ S-D-L170-C16-T06-W-H 89 T06 16 9.6 116.55 120 170 W Цилиндрический ММ S-D-L170-C20-T08-W-H 89 T10 20 11.5 113.18 120 170 W Цилиндрический ММ S-D-L170-C20-T10-W-H 89 T10 20 15.2 120 170 W Цилиндрический ММ S-D-L180-C25-T12-W-H 89 T12 25 18.3 115.72 120 180 W Цилиндрический ММ S-D-L190-C20-T10-W-H 89 T10 20 15.2 140 190 W Цилиндрический ММ S-D-L200-C25-T12-W-H 89 T12 25 18.3 150 200 W Цилиндрический ММ S-D-L210-C20-T10-W-H 89 T10 20 15.2 160 210 W Цилиндрический ММ S-D-L250-C25-T12-W-H 89 T12 25 18.3 140 250 W Цилиндрический ММ S-D-L250-C25-160T12W-H 89 T12 25 18.3 160 250 W Цилиндрический Фрезерные головки см. стр. B44-60, B153-156, B299-302 W - Вольфрам Не смазывать резьбовое соединение ISCAR
