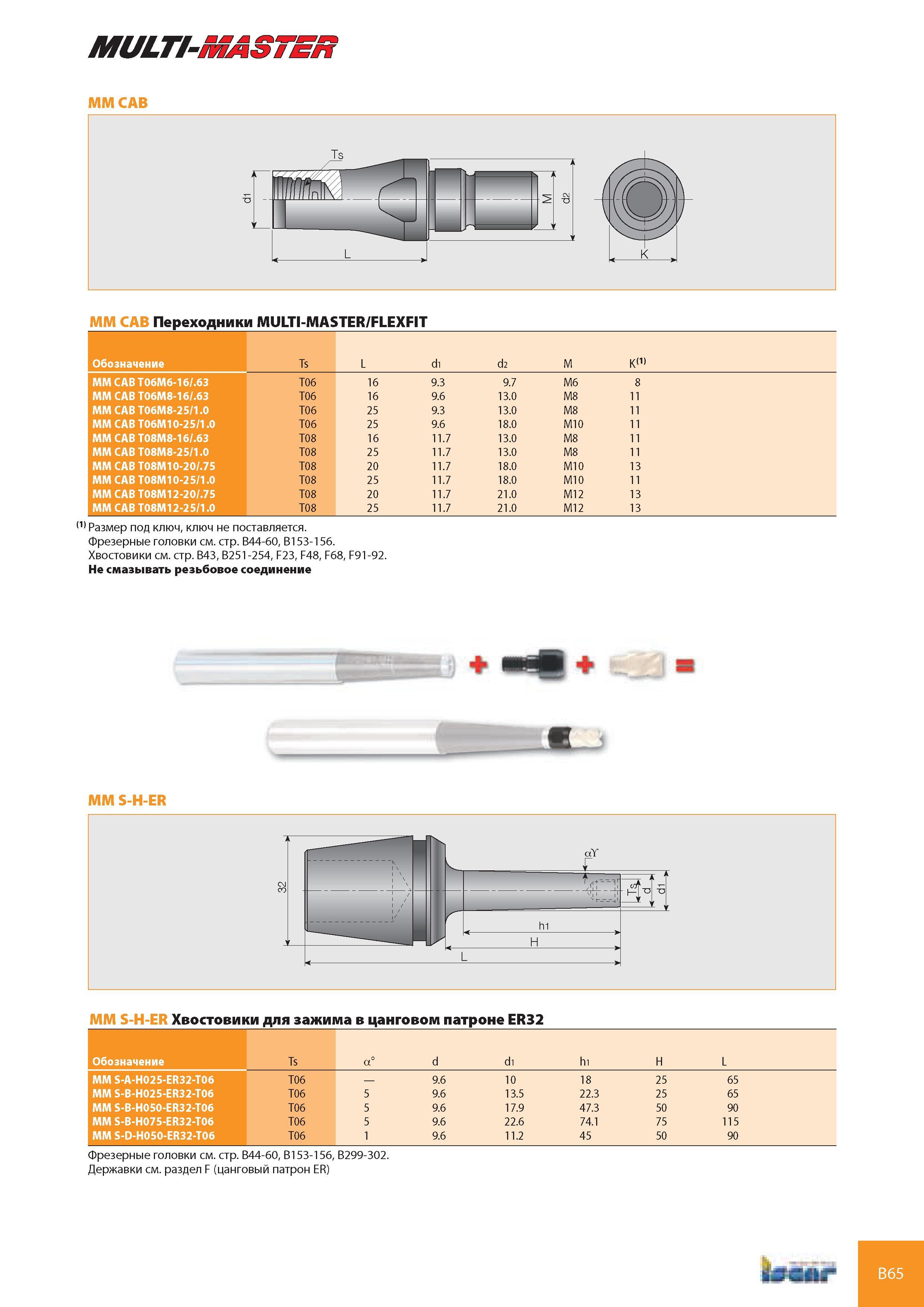

MULTI-MASTER ММ CAB ММ CAB Переходники MULTI-MASTER/FLEXFIT Обозначение Ts L d1 d2 M K(1) ММ CAB T06M6-16/.63 T06 16 9.3 9.7 M6 8 ММ CAB T06M8-16/.63 T06 16 9.6 13.0 M8 11 ММ CAB T06M8-25/1.0 T06 25 9.3 13.0 M8 11 ММ CAB T06M10-25/1.0 T06 25 9.6 18.0 M10 11 ММ CAB T08M8-16/.63 T08 16 11.7 13.0 M8 11 ММ CAB T08M8-25/1.0 T08 25 11.7 13.0 M8 11 ММ CAB T08M10-20/.75 T08 20 11.7 18.0 M10 13 ММ CAB T08M10-25/1.0 T08 25 11.7 18.0 M10 11 ММ CAB T08M12-20/.75 T08 20 11.7 21.0 M12 13 ММ CAB T08M12-25/1.0 T08 25 21.0 M12 13 (1) Размер под ключ, ключ не поставляется. Фрезерные головки см. стр. B44-60, B153-156. Хвостовики см. стр. B43, B251-254, F23, F48, F68, F91-92. Не смазывать резьбовое соединение j ММ S-H-ER ММ S-H-ER Хвостовики для зажима в цанговом патроне ER32 Обозначение Ts а° d d1 h1 H L ММ S-A-H025-ER32-T06 T06 9.6 10 18 25 65 ММ S-B-H025-ER32-T06 T06 5 9.6 13.5 22.3 25 65 ММ S-B-H050-ER32-T06 T06 5 9.6 17.9 47.3 50 90 ММ S-B-H075-ER32-T06 T06 5 9.6 22.6 74.1 75 115 ММ S-D-H050-ER32-T06 T06 1 9.6 11.2 45 50 90 Фрезерные головки см. стр. B44-60, B153-156, B299-302. Державки см. раздел F (цанговый патрон ER) B65
