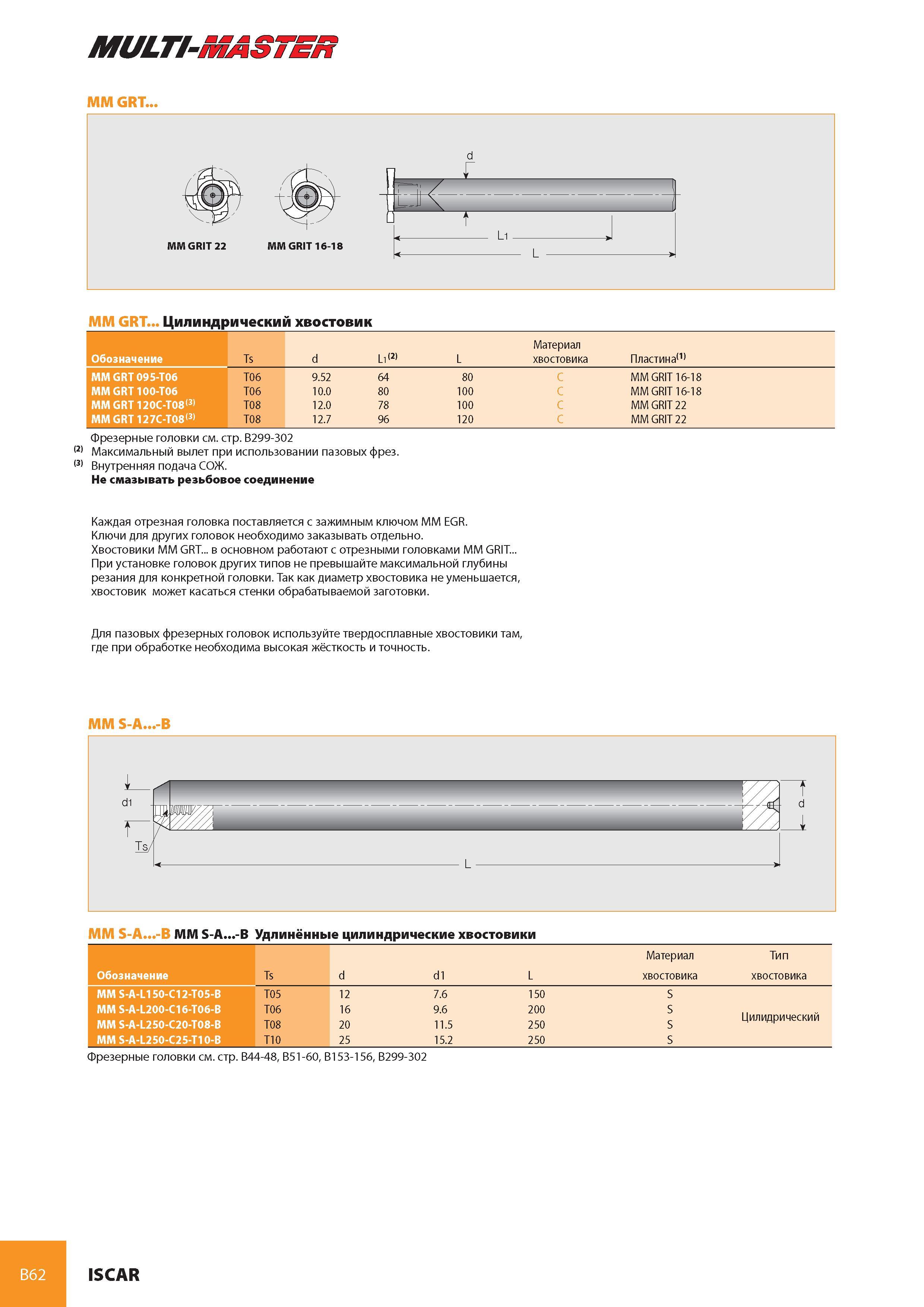

MULTI-MASTER ММ GRT.. ММ GRT... Цилиндрический хвостовик Обозначение Ts Материал d Li121 L хвостовика Пластина111 ММ GRT 095-T06 ММ GRT 100-T06 ММ GRT 120C-T08131 ММ GRT 127C-T08131 T06 T06 T08 T08 9.52 64 80 C ММ GRIT 16-18 10.0 80 100 C ММ GRIT 16-18 12.0 78 100 C ММ GRIT 22 12.7 96 120 C ММ GRIT 22 Фрезерные головки см. стр. B299-302 121 Максимальный вылет при использовании пазовых фрез. 131 Внутренняя подача СОЖ. Не смазывать резьбовое соединение Каждая отрезная головка поставляется с зажимным ключом ММ EGR. Ключи для других головок необходимо заказывать отдельно. Хвостовики ММ GRT... в основном работают с отрезными головками ММ GRIT... При установке головок других типов не превышайте максимальной глубины резания для конкретной головки. Так как диаметр хвостовика не уменьшается, хвостовик может касаться стенки обрабатываемой заготовки. Для пазовых фрезерных головок используйте твердосплавные хвостовики там, где при обработке необходима высокая жёсткость и точность. ММ S-A...-B ММ S-A...-B ММ S-A...-B Удлинённые цилиндрические хвостовики Обозначение ММ S-A-L150-C12-T05-B ММ S-A-L200-C16-T06-B ММ S-A-L250-C20-T08-B ММ S-A-L250-C25-T10-B Ts d di L Материал хвостовика Тип хвостовика T05 12 7.6 150 S T06 16 9.6 200 S T08 20 11.5 250 S Цилидрический T10 25 15.2 250 S Фрезерные головки см. стр. B44-48, B51-60, B153-156, B299-302 B62 ISCAR
