102 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B61

Каталог ISCAR 2008 Вращающийся инструмент Стр. B61 0102 Lab2u

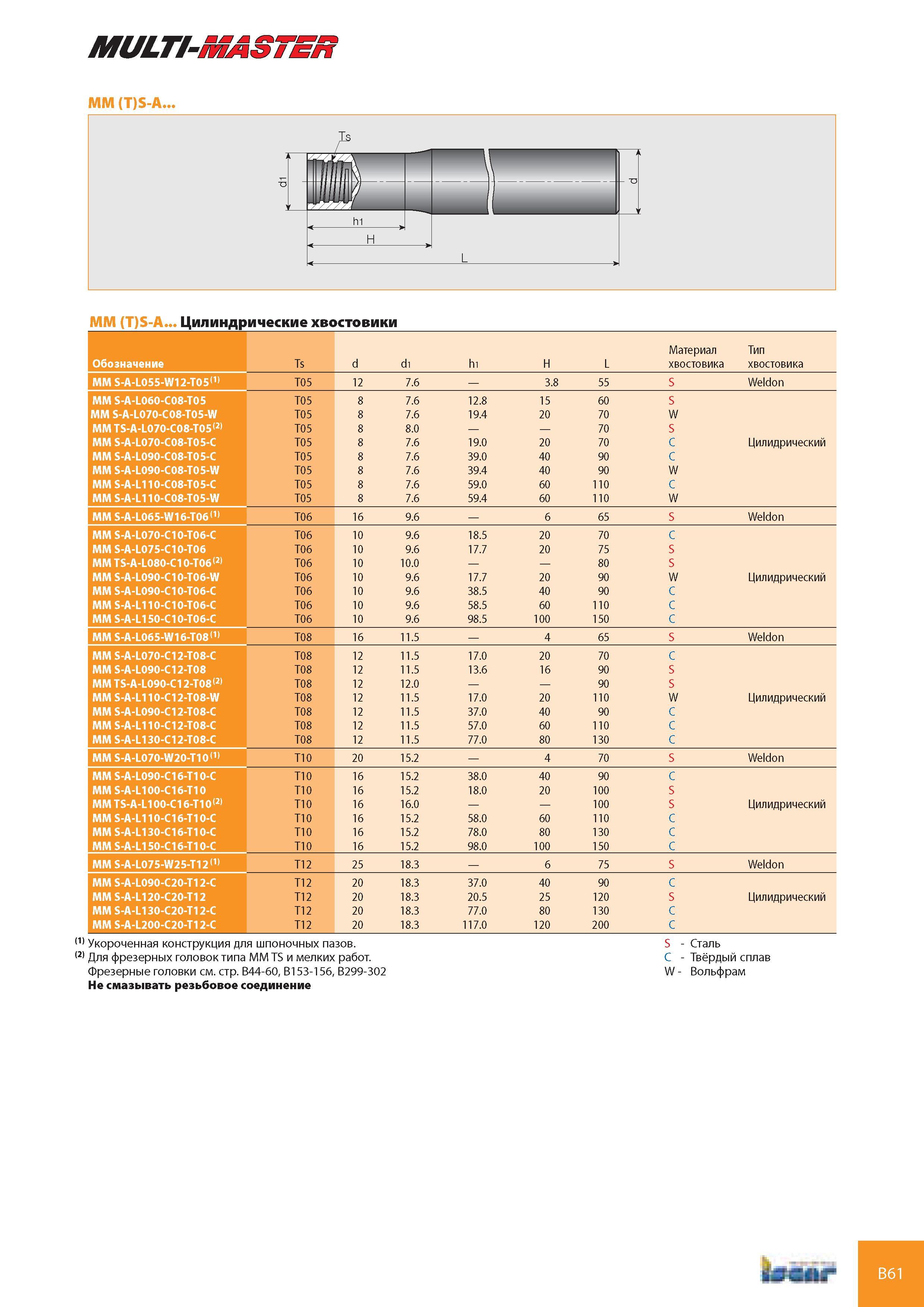

MULTI-MASTER ММ (T)S-A ММ (T)S-A... Цилиндрические хвостовики Обозначение Ts d d1 h1 H L Материал хвостовика Тип хвостовика ММ S-A-L055-W12-T05(1) T05 12 7.6 3.8 55 S Weldon ММ S-A-L060-C08-T05 T05 8 7.6 12.8 15 60 S ММ S-A-L070-C08-T05-W T05 8 7.6 19.4 20 70 W ММ TS-A-L070-C08-T05(2) T05 8 8.0 70 S ММ S-A-L070-C08-T05-C T05 8 7.6 19.0 20 70 C Цилидрический ММ S-A-L090-C08-T05-C T05 8 7.6 39.0 40 90 C ММ S-A-L090-C08-T05-W T05 8 7.6 39.4 40 90 W ММ S-A-L110-C08-T05-C T05 8 7.6 59.0 60 110 C ММ S-A-L110-C08-T05-W T05 8 7.6 59.4 60 110 W ММ S-A-L065-W16-T06(1) T06 16 9.6 6 65 S Weldon ММ S-A-L070-C10-T06-C T06 10 9.6 18.5 20 70 C ММ S-A-L075-C10-T06 T06 10 9.6 17.7 20 75 S ММ TS-A-L080-C10-T06(2) T06 10 10.0 80 S ММ S-A-L090-C10-T06-W T06 10 9.6 17.7 20 90 W Цилидрический ММ S-A-L090-C10-T06-C T06 10 9.6 38.5 40 90 C ММ S-A-L110-C10-T06-C T06 10 9.6 58.5 60 110 C ММ S-A-L150-C10-T06-C T06 10 9.6 98.5 100 150 C ММ S-A-L065-W16-T08(1) T08 16 11.5 4 65 S Weldon ММ S-A-L070-C12-T08-C T08 12 11.5 17.0 20 70 C ММ S-A-L090-C12-T08 T08 12 11.5 13.6 16 90 S ММ TS-A-L090-C12-T08(2) T08 12 12.0 90 S ММ S-A-L110-C12-T08-W T08 12 11.5 17.0 20 110 W Цилидрический ММ S-A-L090-C12-T08-C T08 12 11.5 37.0 40 90 C ММ S-A-L110-C12-T08-C T08 12 11.5 57.0 60 110 C ММ S-A-L130-C12-T08-C T08 12 11.5 77.0 80 130 C ММ S-A-L070-W20-T10(1) T10 20 15.2 4 70 S Weldon ММ S-A-L090-C16-T10-C T10 16 15.2 38.0 40 90 C ММ S-A-L100-C16-T10 T10 16 15.2 18.0 20 100 S ММ TS-A-L100-C16-T10(2) T10 16 16.0 100 S Цилидрический ММ S-A-L110-C16-T10-C T10 16 15.2 58.0 60 110 C ММ S-A-L130-C16-T10-C T10 16 15.2 78.0 80 130 C ММ S-A-L150-C16-T10-C T10 16 15.2 98.0 100 150 C ММ S-A-L075-W25-T12(1) T12 25 18.3 6 75 S Weldon ММ S-A-L090-C20-T12-C T12 20 18.3 37.0 40 90 C ММ S-A-L120-C20-T12 T12 20 18.3 20.5 25 120 S Цилидрический ММ S-A-L130-C20-T12-C T12 20 18.3 77.0 80 130 C ММ S-A-L200-C20-T12-C T12 20 18.3 117.0 120 200 C (1) Укороченная конструкция для шпоночных пазов. S - Сталь (2) Для фрезерных головок типа ММ TS и мелких работ. C - Твёрдый сплав Фрезерные головки см. стр. B44-60, B153-156, B299-302 W - Вольфрам Не смазывать резьбовое соединение B61
