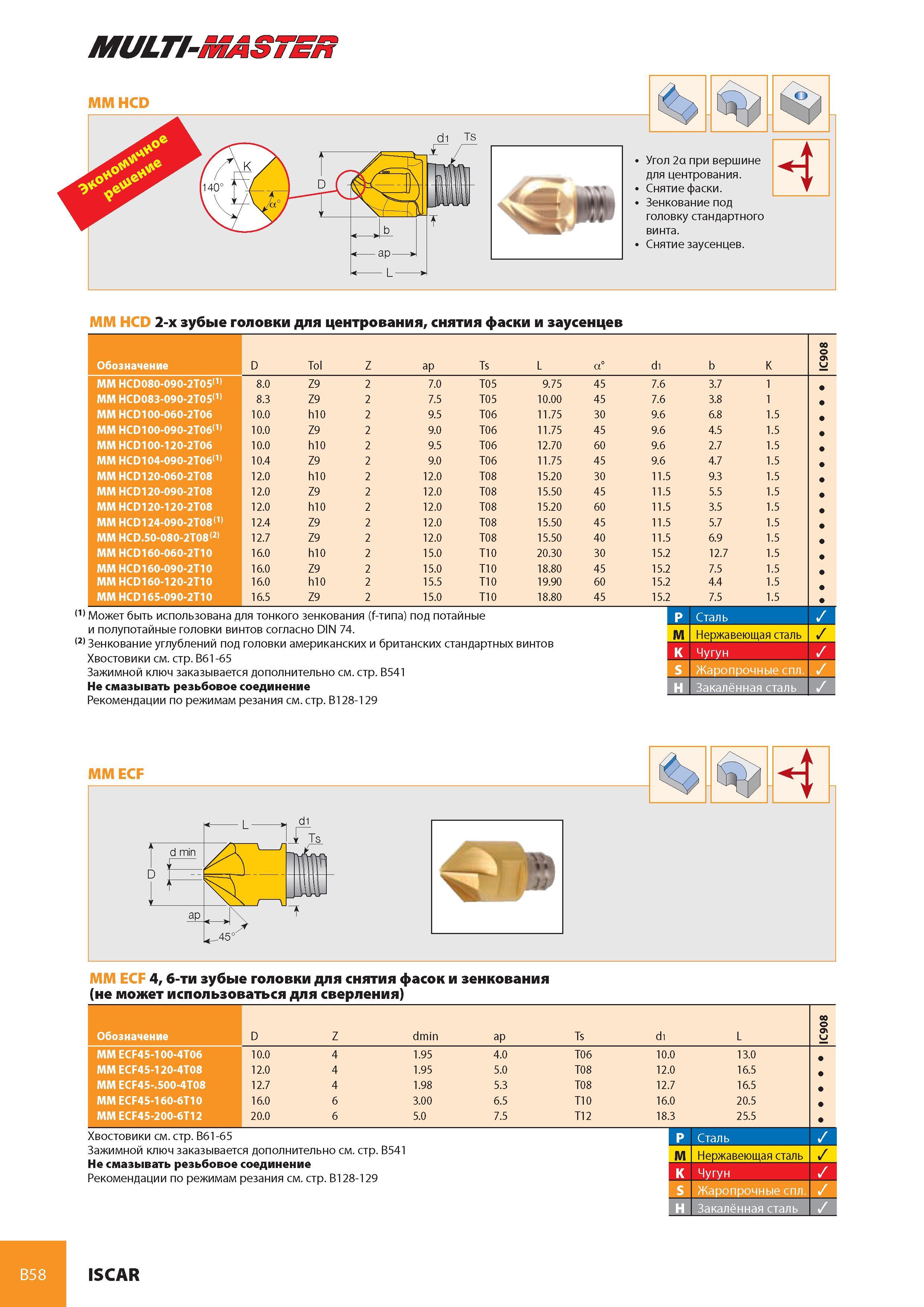

99 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B58

Каталог ISCAR 2008 Вращающийся инструмент Стр. B58 0099 Lab2u

MULTI-MASTER ММ HCD Угол 2a при вершине для центрования. Снятие фаски. Зенкование под головку стандартного винта. Снятие заусенцев. ММ HCD 2-х зубые головки для центрования, снятия фаски и заусенцев Обозначение D Tol Z ap Ts L a° d1 b K 8 0 9 IC ММ HCD080-090-2T05(1) 8.0 Z9 2 7.0 T05 9.75 45 7.6 3.7 1 ММ HCD083-090-2T05(1) 8.3 Z9 2 7.5 T05 10.00 45 7.6 3.8 1 ММ HCD100-060-2T06 10.0 h10 2 9.5 T06 11.75 30 9.6 6.8 1.5 ММ HCD100-090-2T06(1) 10.0 Z9 2 9.0 T06 11.75 45 9.6 4.5 1.5 ММ HCD100-120-2T06 10.0 h10 2 9.5 T06 12.70 60 9.6 2.7 1.5 ММ HCD104-090-2T06(1) 10.4 Z9 2 9.0 T06 11.75 45 9.6 4.7 1.5 ММ HCD120-060-2T08 12.0 h10 2 12.0 T08 15.20 30 11.5 9.3 1.5 ММ HCD120-090-2T08 12.0 Z9 2 12.0 T08 15.50 45 11.5 5.5 1.5 ММ HCD120-120-2T08 12.0 h10 2 12.0 T08 15.20 60 11.5 3.5 1.5 ММ HCD124-090-2T08(1) 12.4 Z9 2 12.0 T08 15.50 45 11.5 5.7 1.5 ММ HCD.50-080-2T08(2) 12.7 Z9 2 12.0 T08 15.50 40 11.5 6.9 1.5 ММ HCD160-060-2T10 16.0 h10 2 15.0 T10 20.30 30 15.2 12.7 1.5 ММ HCD160-090-2T10 16.0 Z9 2 15.0 T10 18.80 45 15.2 7.5 1.5 ММ HCD160-120-2T10 16.0 h10 2 15.5 T10 19.90 60 15.2 4.4 1.5 ММ HCD165-090-2T10 16.5 Z9 2 15.0 T10 18.80 45 15.2 7.5 1.5 (1) Может быть использована для тонкого зенкования (f-типа) под потайные и полупотайные головки винтов согласно DIN 74. (2) Зенкование углублений под головки американских и британских стандартных Хвостовики см. стр. B61-65 Зажимной ключ заказывается дополнительно см. стр. B541 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. B128-129 P Сталь M Нержавеющая сталь K Чугун S Жаропрочные спл. H Закалённая сталь ММ ECF L- t d min 1 f D 1 - ap _45 ° ММ ECF 4, 6-ти зубые головки для снятия фасок и зенкования (не может использоваться для сверления) Обозначение D Z dmin ap Ts d1 L 8 0 9 IC ММ ECF45-100-4T06 10.0 4 1.95 4.0 T06 10.0 13.0 ММ ECF45-120-4T08 12.0 4 1.95 5.0 T08 12.0 16.5 ММ ECF45-.500-4T08 12.7 4 1.98 5.3 T08 12.7 16.5 ММ ECF45-160-6T10 16.0 6 3.00 6.5 T10 16.0 20.5 ММ ECF45-200-6T12 20.0 6 5.0 7.5 T12 18.3 25.5 Хвостовики см. стр. B61-65 Зажимной ключ заказывается дополнительно см. стр. B541 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. B128-129 P Сталь м Нержавеющая сталь K Чугун S Жаропрочные спл. H Закалённая сталь B58 ISCAR
