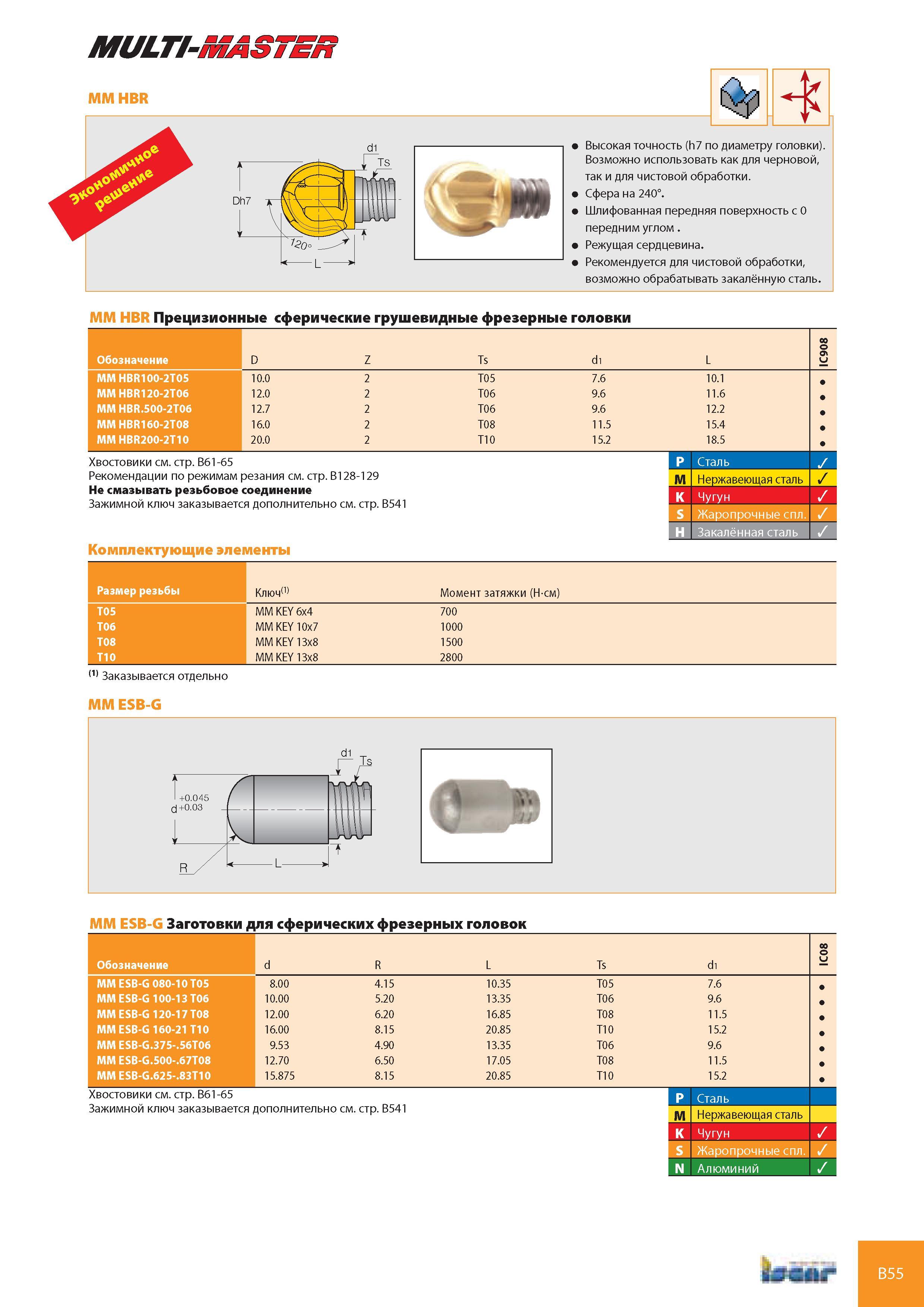

MULTI-MASTER ММ HBR Dh7 Высокая точность (h7 по диаметру головки). Возможно использовать как для черновой, так и для чистовой обработки. Сфера на 240°. Шлифованная передняя поверхность с 0 передним углом Режущая сердцевина. Рекомендуется для чистовой обработки, возможно обрабатывать закалённую сталь. ММ HBR Прецизионные сферические грушевидные фрезерные головки Обозначение D Z Ts d1 L 8 0 9 IC ММ HBR100-2T05 10.0 2 T05 7.6 10.1 ММ HBR120-2T06 12.0 2 T06 9.6 11.6 ММ HBR.500-2T06 12.7 2 T06 9.6 12.2 ММ HBR160-2T08 16.0 2 T08 11.5 15.4 ММ HBR200-2T10 20.0 2 T10 15.2 18.5 Хвостовики см. стр. B61-65 р Сталь Рекомендации по режимам резания см. стр. B128-129 Не смазывать резьбовое соединение Зажимной ключ заказывается дополнительно см. стр. B541 M Нержавеющая сталь Комплектующие элементы K Чугун S Жаропрочные спл. H Закалённая сталь Размер резьбы Т05 T06 Т08 Т10 Ключ(1) Момент затяжки (Н-см) MM KEY 6x4 700 MM KEY 10x7 1000 MM KEY 13x8 1500 MM KEY 13x8 2800 (1) Заказывается отдельно ММ ESB-G ММ ESB-G Заготовки для сферических фрезерных головок Обозначение d R L Ts d1 8 0 IC ММ ESB-G 080-10 T05 8.00 4.15 10.35 T05 7.6 ММ ESB-G 100-13 T06 10.00 5.20 13.35 T06 9.6 ММ ESB-G 120-17 T08 12.00 6.20 16.85 T08 11.5 ММ ESB-G 160-21 T10 16.00 8.15 20.85 T10 15.2 ММ ESB-G.375-.56T06 9.53 4.90 13.35 T06 9.6 ММ ESB-G.500-.67T08 12.70 6.50 17.05 T08 11.5 ММ ESB-G.625-.83T10 15.875 8.15 20.85 T10 15.2 Хвостовики см. стр. B61-65 р Сталь Зажимной ключ заказывается дополнительно см. стр. B541 M Нержавеющая сталь K Чугун S Жаропрочные спл. N Алюминий B55
