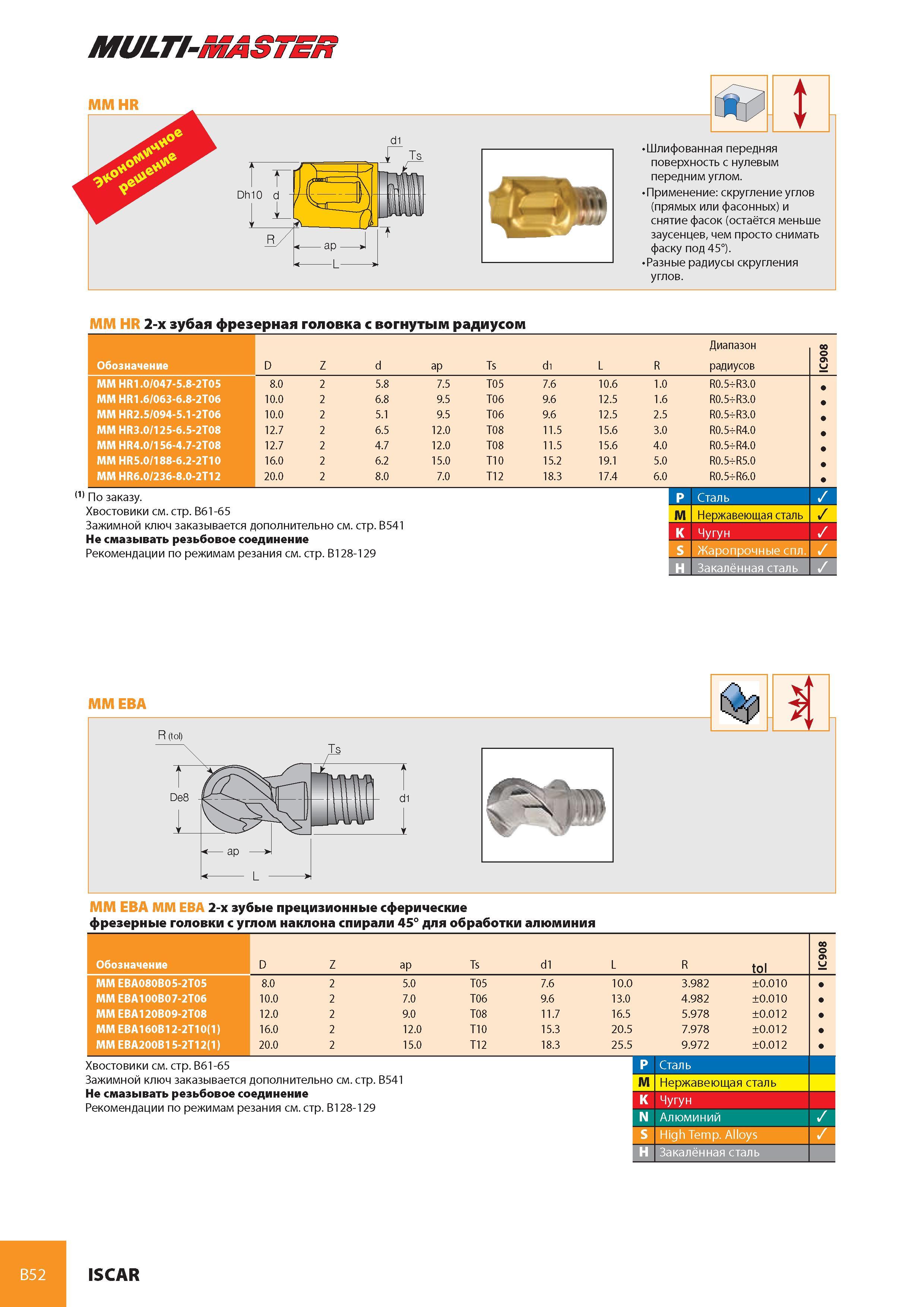

93 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B52

Каталог ISCAR 2008 Вращающийся инструмент Стр. B52 0093 Lab2u

MULTI-MASTER ММ HR t di Шлифованная передняя поверхность с нулевым передним углом. Применение скругление углов (прямых или фасонных) и снятие фасок (остаётся меньше заусенцев, чем просто снимать фаску под 45°). Разные радиусы скругления углов. ММ HR 2-х зубая фрезерная головка с вогнутым радиусом Обозначение D Z d ap Ts di L R Диапазон радиусов 8 0 9 IC ММ HR1.0/047-5.8-2T05 8.0 2 5.8 7.5 T05 7.6 10.6 1.0 R0.5+R3.0 ММ HR1.6/063-6.8-2T06 10.0 2 6.8 9.5 T06 9.6 12.5 1.6 R0.5+R3.0 ММ HR2.5/094-5.1-2T06 10.0 2 5.1 9.5 T06 9.6 12.5 2.5 R0.5+R3.0 ММ HR3.0/125-6.5-2T08 12.7 2 6.5 12.0 T08 11.5 15.6 3.0 R0.5+R4.0 ММ HR4.0/156-4.7-2T08 12.7 2 4.7 12.0 T08 11.5 15.6 4.0 R0.5+R4.0 ММ HR5.0/188-6.2-2T10 16.0 2 6.2 15.0 T10 15.2 19.1 5.0 R0.5+R5.0 ММ HR6.0/236-8.0-2T12 20.0 2 8.0 7.0 T12 18.3 17.4 6.0 R0.5+R6.0 111 По заказу. Хвостовики см. стр. B61-65 Зажимной ключ заказывается дополнительно см. стр. B541 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. B128-129 P Сталь м Нержавеющая сталь K Чугун S Жаропрочные спл. H Закалённая сталь ММ EBA R (toi) Г5 t De8 -4 4 ЦЦ di ММ EBA ММ EBA 2-х зубые прецизионные сферические фрезерные головки с углом наклона спирали 45° для обработки алюминия Обозначение D Z ap Ts di L R tol 8 0 9 IC ММ EBA080B05-2T05 8.0 2 5.0 T05 7.6 10.0 3.982 ±0.010 ММ EBA100B07-2T06 10.0 2 7.0 T06 9.6 13.0 4.982 ±0.010 ММ EBA120B09-2T08 12.0 2 9.0 T08 11.7 16.5 5.978 ±0.012 ММ EBA160B12-2T10(1) 16.0 2 12.0 T10 15.3 20.5 7.978 ±0.012 ММ EBA200B15-2T12(1) 20.0 2 15.0 T12 18.3 25.5 9.972 ±0.012 Хвостовики см. стр. B61-65 Зажимной ключ заказывается дополнительно см. стр. B541 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. B128-129 P Сталь M Нержавеющая сталь K Чугун N Алюминий S High Temp. Alloys H Закалённая сталь B52 ISCAR
