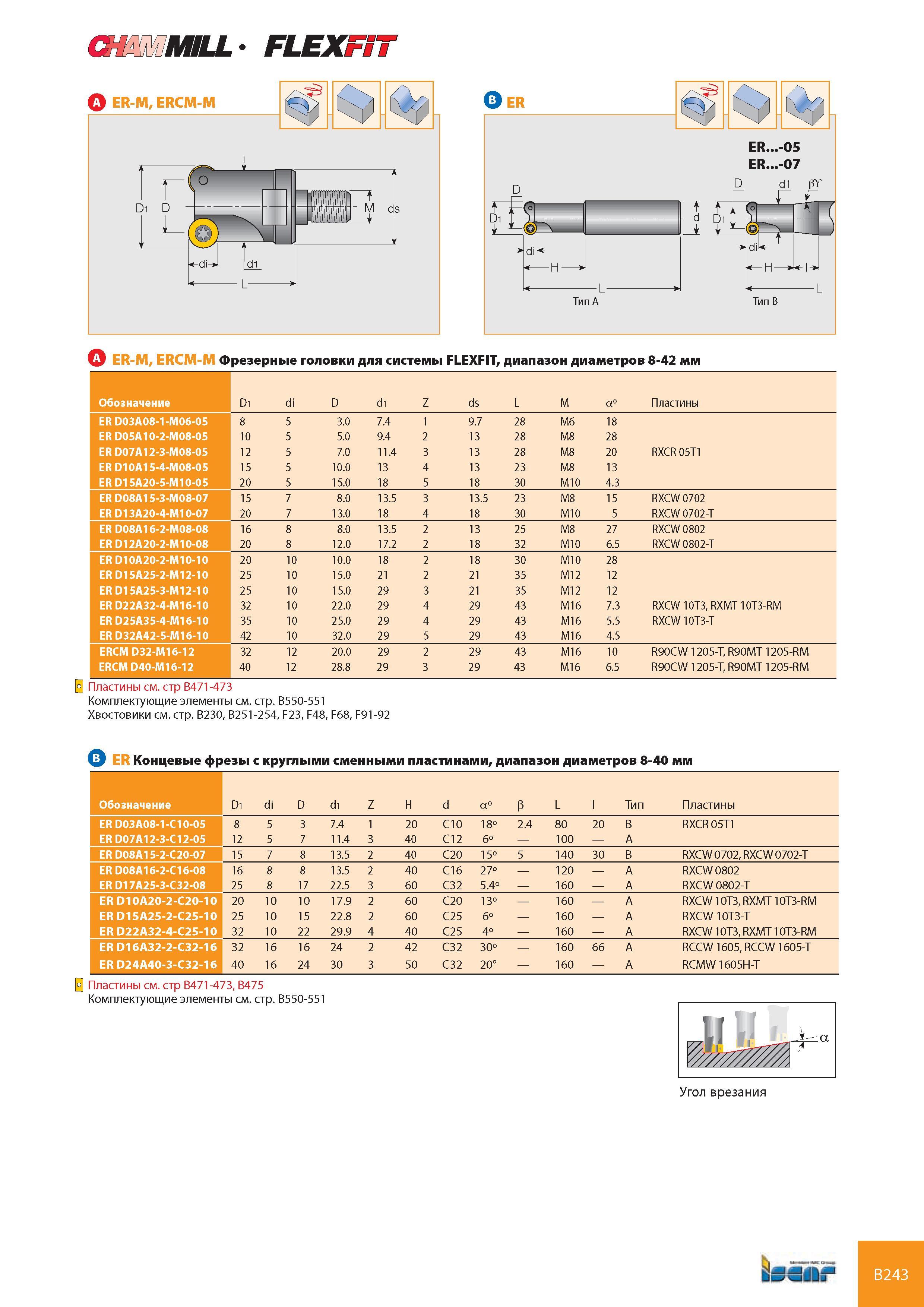

FUEX o Обозначение Di di D di Z ds L M a° Пластины ER D03A08-1-M06-05 8 5 3.0 7.4 1 9.7 28 M6 18 ER D05A10-2-M08-05 10 5 5.0 9.4 2 13 28 M8 28 ER D07A12-3-M08-05 12 5 7.0 11.4 3 13 28 M8 20 RXCR 05Т1 ER D10A15-4-M08-05 15 5 10.0 13 4 13 23 M8 13 ER D15A20-5-M10-05 20 5 15.0 18 5 18 30 M10 4.3 ER D08A15-3-M08-07 15 7 8.0 13.5 3 13.5 23 M8 15 RXCW 0702 ER D13A20-4-M10-07 20 7 13.0 18 4 18 30 M10 5 RXCW 0702-Т ER D08A16-2-M08-08 16 8 8.0 13.5 2 13 25 M8 27 RXCW 0802 ER D12A20-2-M10-08 20 8 12.0 17.2 2 18 32 M10 6.5 RXCW 0802-Т ER D10A20-2-M10-10 20 10 10.0 18 2 18 30 M10 28 ER D15A25-2-M12-10 25 10 15.0 21 2 21 35 M12 12 ER D15A25-3-M12-10 25 10 15.0 29 3 21 35 M12 12 ER D22A32-4-M16-10 32 10 22.0 29 4 29 43 M16 7.3 RXCW 10Т3, RXMT 10T3-RM ER D25A35-4-M16-10 35 10 25.0 29 4 29 43 M16 5.5 RXCW 10Т3-Т ER D32A42-5-M16-10 42 10 32.0 29 5 29 43 M16 4.5 ERCM D32-M16-12 32 12 20.0 29 2 29 43 M16 10 R90CW 1205-Т, R90MT 1205-RM ERCM D40-M16-12 40 12 28.8 29 3 29 43 M16 6.5 R90CW 1205-Т, R90MT 1205-RM Пластины см. стр B471-473 Комплектующие элементы см. стр. B550-551 Хвостовики см. стр. B230, B251-254, F23, F48, F68, F91-92 ER Концевые фрезы с круглыми сменными пластинами, диапазон диаметров 8-40 мм Обозначение Di di D di Z H d a° b L l Тип Пластины ER D03A08-1-C10-05 8 5 3 7.4 1 20 C10 18° 2.4 80 20 B RXCR05Т1 ER D07A12-3-C12-05 12 5 7 11.4 3 40 C12 6° 100 A ER D08A15-2-C20-07 15 7 8 13.5 2 40 C20 15° 5 140 30 B RXCW 0702, RXCW 0702-Т ER D08A16-2-C16-08 16 8 8 13.5 2 40 C16 27° 120 A RXCW 0802 ER D17A25-3-C32-08 25 8 17 22.5 3 60 C32 5.4° 160 A RXCW 0802-Т ER D10A20-2-C20-10 20 10 10 17.9 2 60 C20 13° 160 A RXCW 10Т3, RXMT 10T3-RM ER D15A25-2-C25-10 25 10 15 22.8 2 60 C25 6° 160 A RXCW 10Т3-Т ER D22A32-4-C25-10 32 10 22 29.9 4 40 C25 4° 160 A RXCW 10Т3, RXMT 10T3-RM ER D16A32-2-C32-16 32 16 16 24 2 42 C32 30° 160 66 A RCCW 1605, RCCW 1605-Т ER D24A40-3-C32-16 40 16 24 30 3 50 C32 20° 160 A RCMW 1605Н-Т Пластины см. стр B471-473, B475 Комплектующие элементы см. стр. B550-551 Угол врезания bur B243
