282 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B241

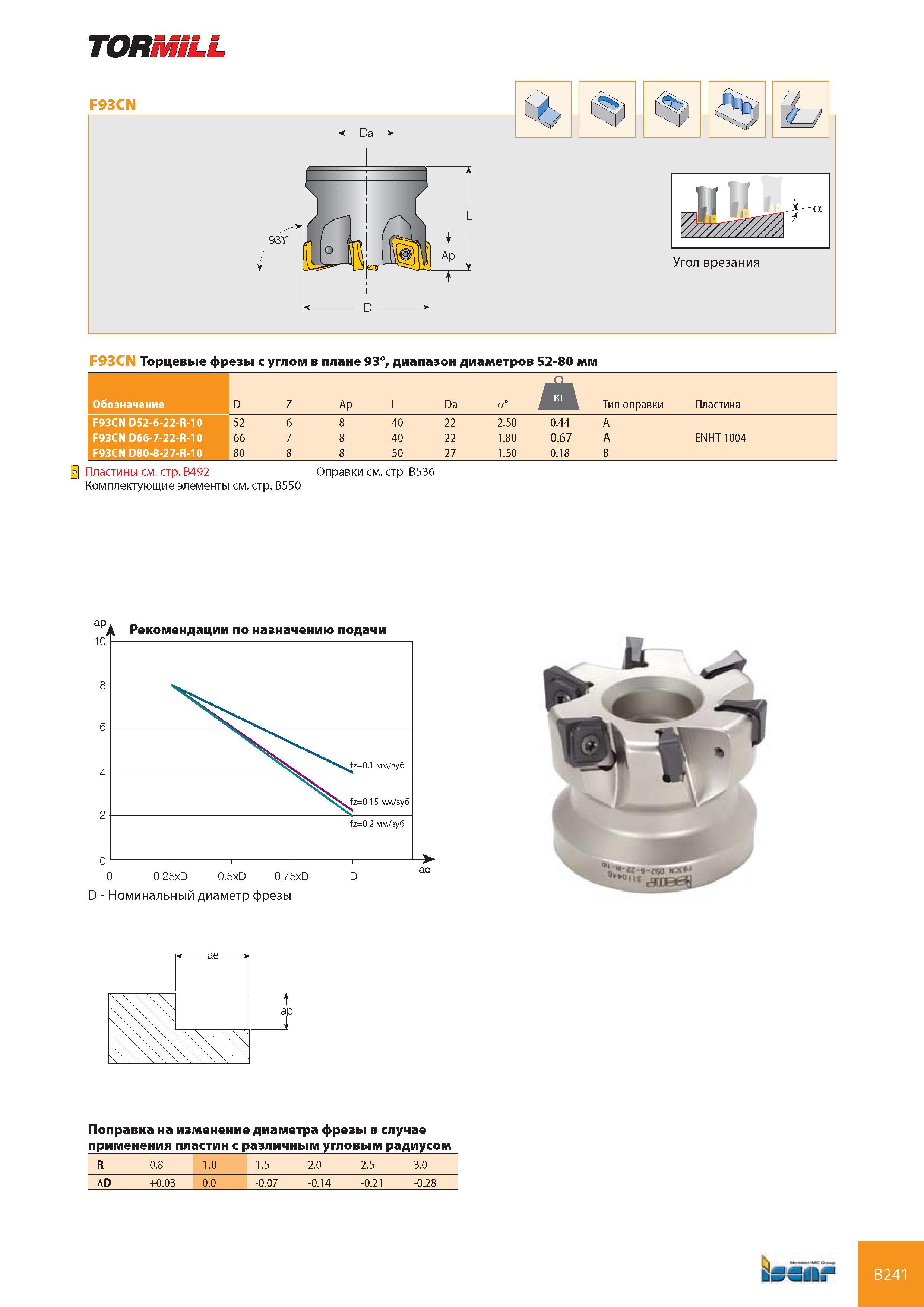

Каталог ISCAR 2008 Вращающийся инструмент Стр. B241 0282 Lab2u TORMiLL F93CN Da Угол врезания F93CN Торцевые фрезы с углом в плане 93°, диапазон диаметров 52-80 мм Обозначение D Z Ap L Da a° 14 Тип оправки Пластина F93CN D52-6-22-R-10 52 6 8 40 22 2.50 0.44 A F93CN D66-7-22-R-10 66 7 8 40 22 1.80 0.67 A ENHT 1004 F93CN D80-8-27-R-10 80 8 8 50 27 1.50 0.18 B 0 Пластины см. стр. B492 Комплектующие элементы см. стр. B550 Оправки см. стр. B536 D - Номинальный диаметр фрезы ae Поправка на изменение диаметра фрезы в случае применения пластин с различным угловым радиусом R 0.8 1.0 1 1.5 2.0 2.5 3.0 AD +0.03 0.0 -0.07 -0.14 -0.21 -0.28 B241
