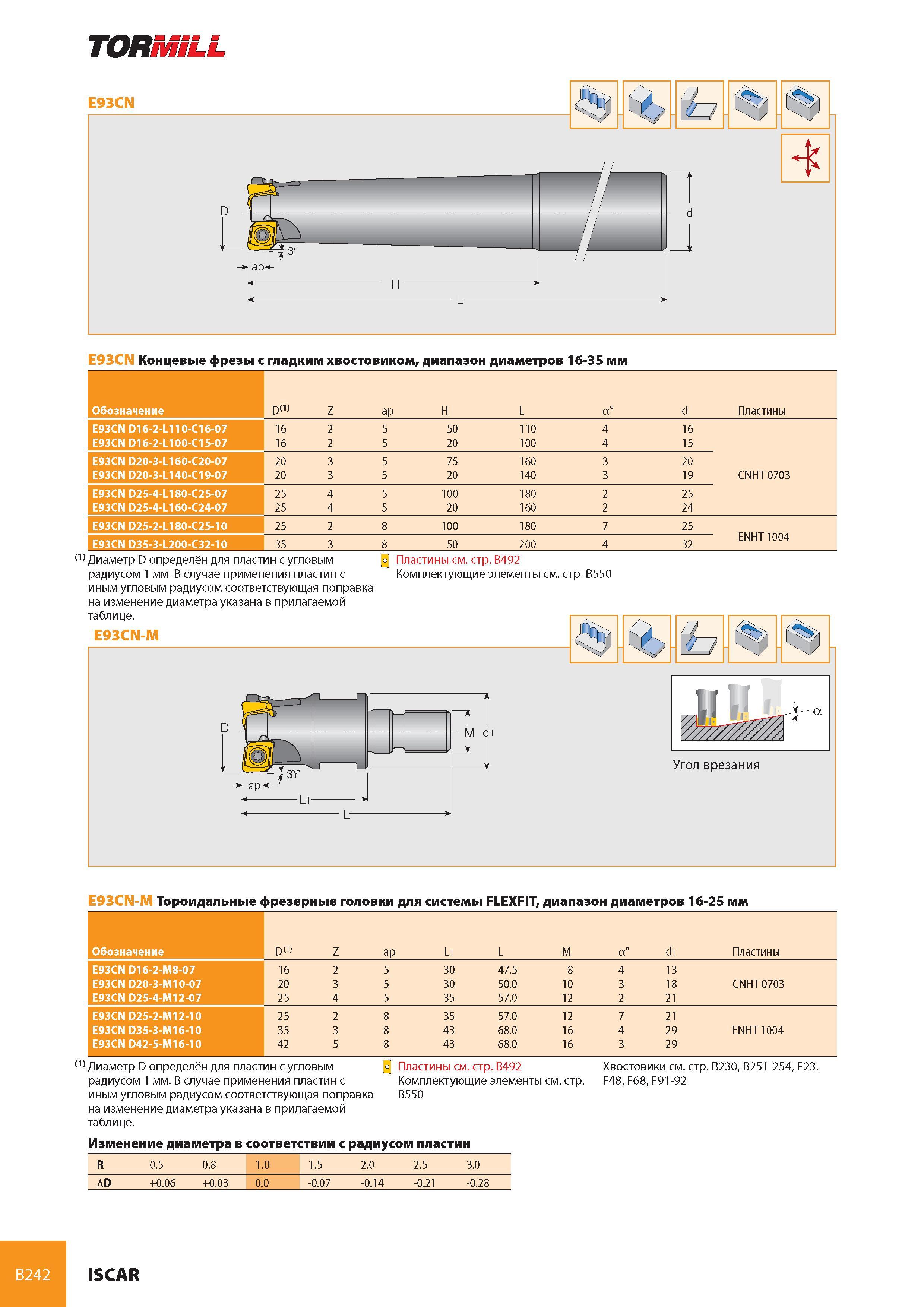

TORMiLL E93CN Концевые фрезы с гладким хвостовиком, диапазон диаметров 16-35 мм Обозначение D111 Z ар H L а° d Пластины E93CN D16-2-L110-C16-07 16 2 5 50 110 4 16 E93CN D16-2-L100-C15-07 16 2 5 20 100 4 15 E93CN D20-3-L160-C20-07 20 3 5 75 160 3 20 E93CN D20-3-L140-C19-07 20 3 5 20 140 3 19 CNHT 0703 E93CN D25-4-L180-C25-07 25 4 5 100 180 2 25 E93CN D25-4-L160-C24-07 25 4 5 20 160 2 24 E93CN D25-2-L180-C25-10 25 2 8 100 180 7 25 ENHT 1004 E93CN D35-3-L200-C32-10 35 3 8 50 200 4 32 (1) Диаметр D определён для пластин с угловым о Пластины см. стр. B492 радиусом 1 мм. В случае применения пластин с Комплектующие элементы см. стр. B550 иным угловым радиусом соответствующая поправка на изменение диаметра указана в прилагаемой таблице. E93CN-M г> )( / % r fl Л. 1 1 J M di тг 3 ap\ - D E93CN-M Тороидальные фрезерные головки для системы FLEXFIT, диапазон диаметров 16-25 мм Обозначение D'1 Z ар L1 L M а° d1 Пластины E93CN D16-2-M8-07 16 2 5 30 47.5 8 4 13 E93CN D20-3-M10-07 20 3 5 30 50.0 10 3 18 CNHT 0703 E93CN D25-4-M12-07 25 4 5 35 57.0 12 2 21 E93CN D25-2-M12-10 25 2 8 35 57.0 12 7 21 E93CN D35-3-M16-10 35 3 8 43 68.0 16 4 29 ENHT1004 E93CN D42-5-M16-10 42 5 8 43 68.0 16 3 29 (1) Диаметр D определён для пластин с угловым 0 Пластины см. стр. B492 Хвостовики см. стр. B230, B251-254, F23, радиусом 1 мм. В случае применения пластин с Комплектующие элементы см. стр. F48, F68, F91-92 иным угловым радиусом соответствующая поправка B550 на изменение диаметра указана в прилагаемой таблице. Изменение диаметра в соответствии с радиусом пластин R 0.5 0.8 1.0 1 1.5 2.0 2.5 3.0 AD +0.06 +0.03 0.0 -0.07 -0.14 -0.21 -0.28 B242 ISCAR
