287 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B246

Каталог ISCAR 2008 Вращающийся инструмент Стр. B246 0287 Lab2u

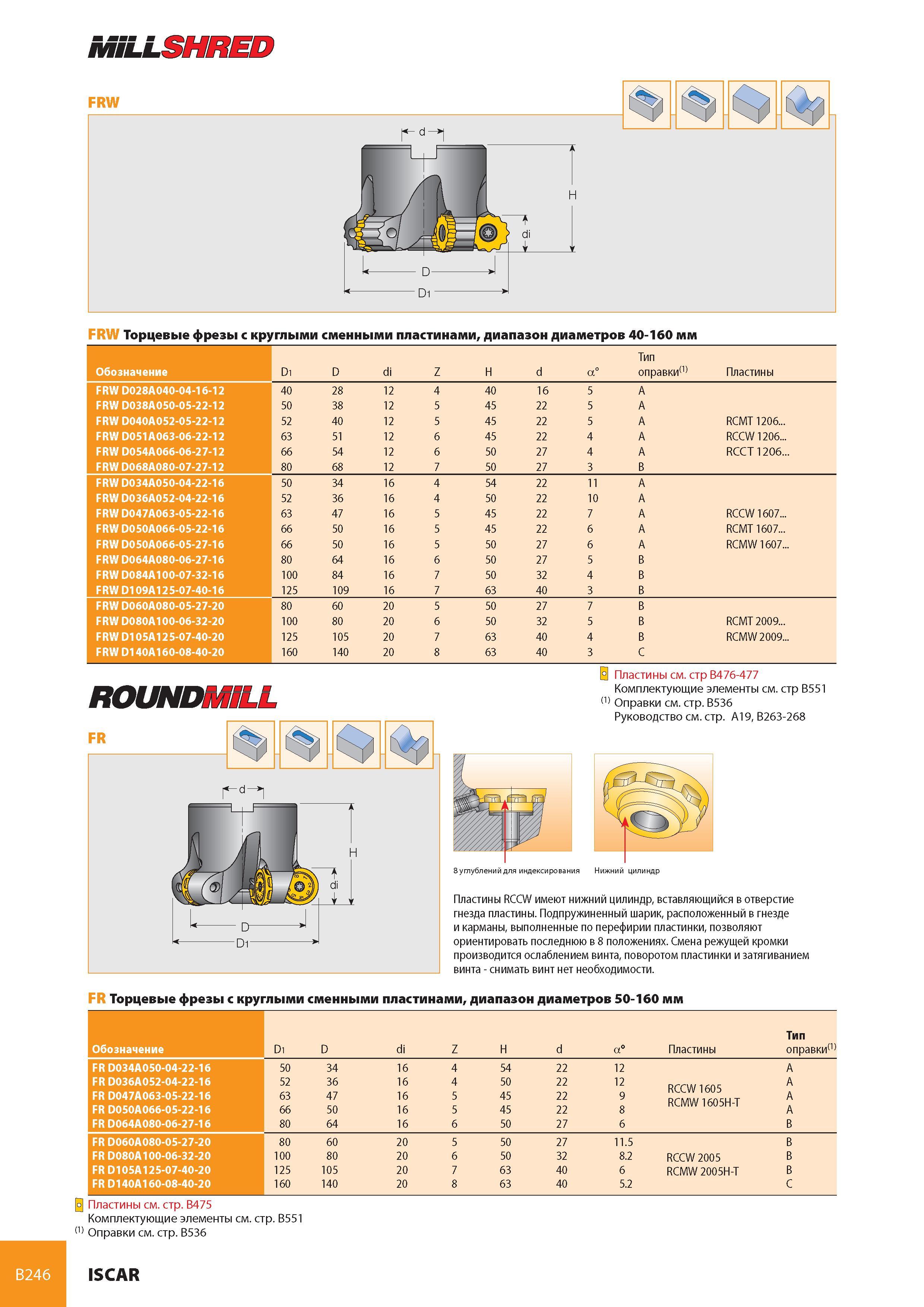

MiLLSHRED FRW rd i Р8Н Jj d' 1 D Di J FRW Торцевые фрезы с круглыми сменными пластинами, диапазон диаметров 40-160 мм Обозначение D1 D di Z H d a° Тип oправки(1) Пластины FRW D028A040-04-16-12 40 28 12 4 40 16 5 A FRW D038A050-05-22-12 50 38 12 5 45 22 5 A FRW D040A052-05-22-12 52 40 12 5 45 22 5 A RCMT 1206... FRW D051A063-06-22-12 63 51 12 6 45 22 4 A RCCW 1206... FRW D054A066-06-27-12 66 54 12 6 50 27 4 A RCCT 1206... FRW D068A080-07-27-12 80 68 12 7 50 27 3 B FRW D034A050-04-22-16 50 34 16 4 54 22 11 A FRW D036A052-04-22-16 52 36 16 4 50 22 10 A FRW D047A063-05-22-16 63 47 16 5 45 22 7 A RCCW 1607... FRW D050A066-05-22-16 66 50 16 5 45 22 6 A RCMT 1607... FRW D050A066-05-27-16 66 50 16 5 50 27 6 A RCMW 1607... FRW D064A080-06-27-16 80 64 16 6 50 27 5 B FRW D084A100-07-32-16 100 84 16 7 50 32 4 B FRW D109A125-07-40-16 125 109 16 7 63 40 3 B FRW D060A080-05-27-20 FRW D080A100-06-32-20 FRW D105A125-07-40-20 FRW D140A160-08-40-20 80 100 125 160 60 80 105 140 20 20 20 20 5 6 7 8 50 50 63 63 27 32 40 40 7 5 4 3 B B B C RCMT 2009... RCMW 2009... ROUNDMILL FR и о Пластины см. стр B476-477 Комплектующие элементы см. стр B551 (1) Оправки см. стр. B536 Руководство см. стр. A19, B263-268 8 углублений для индексирования Нижний цилиндр Пластины RCCW имеют нижний цилиндр, вставляющийся в отверстие гнезда пластины. Подпружиненный шарик, расположенный в гнезде и карманы, выполненные по перефирии пластинки, позволяют ориентировать последнюю в 8 положениях. Смена режущей кромки производится ослаблением винта, поворотом пластинки и затягиванием винта - снимать винт нет необходимости. FR Торцевые фрезы с круглыми сменными пластинами, диапазон диаметров 50-160 мм Обозначение D1 D di Z H d a° Пластины Тип oправки(1) FR D034A050-04-22-16 50 34 16 4 54 22 12 A FR D036A052-04-22-16 52 36 16 4 50 22 12 ргпл/ i ап1; A FR D047A063-05-22-16 63 47 16 5 45 22 9 RCCW 1605 RCMW 1605H-T A FR D050A066-05-22-16 66 50 16 5 45 22 8 A FR D064A080-06-27-16 80 64 16 6 50 27 6 B FR D060A080-05-27-20 80 60 20 5 50 27 11.5 B FR D080A100-06-32-20 100 80 20 6 50 32 8.2 RCCW 2005 B FR D105A125-07-40-20 125 105 20 7 63 40 6 RCMW 2005H-T B FR D140A160-08-40-20 160 140 20 8 63 40 5.2 C = Пластины см. стр. B475 Комплектующие элементы см. стр. B551 (1) Оправки см. стр. B536 B246 ISCAR
