Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

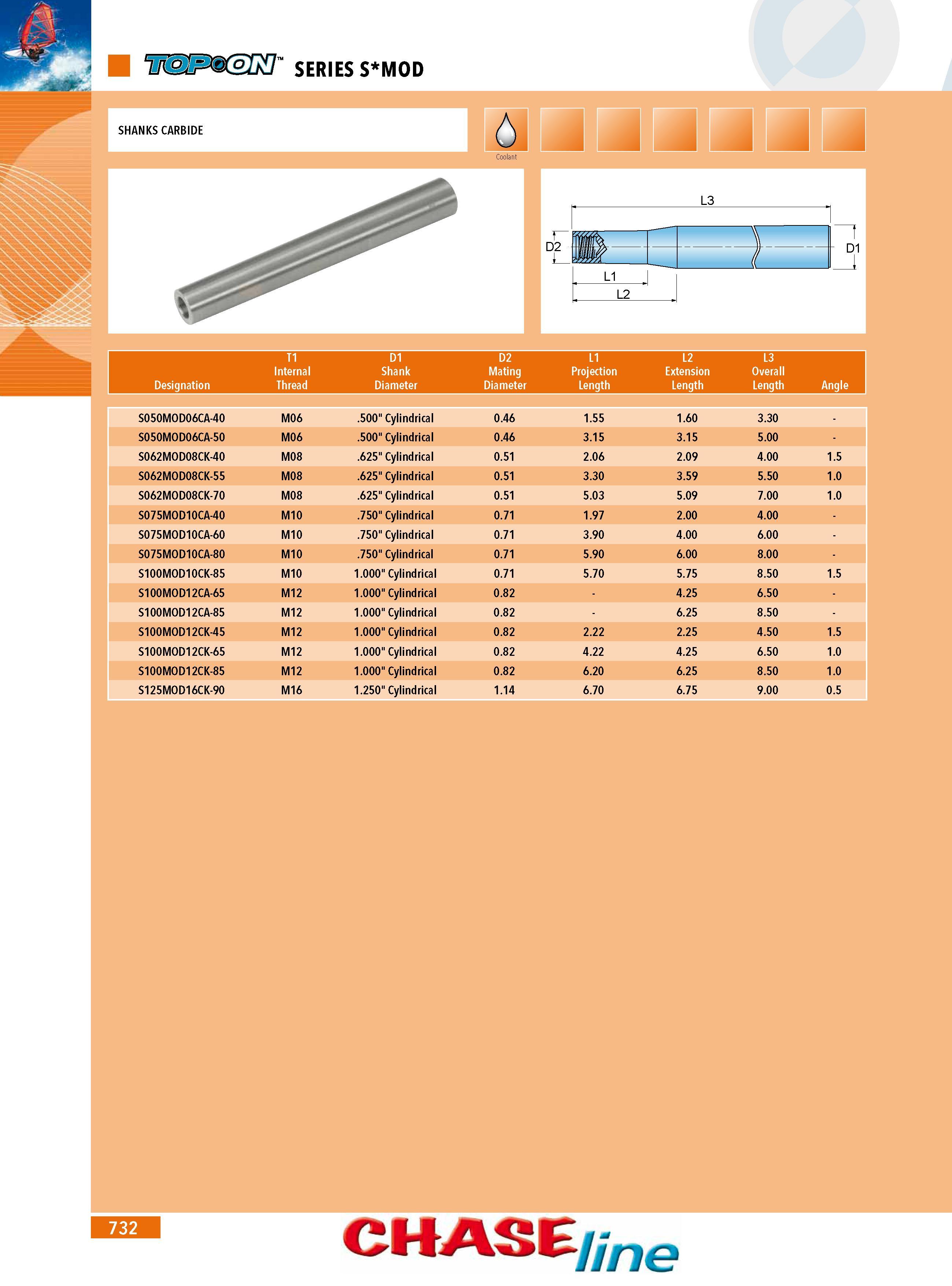

730 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.732 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 732 0730 Lab2u mOR ON SERIES S MOD SHANKS CARBIDE L1 L2 L3 D1 T1 D1 D2 L1 L2 L3 Internal Shank Mating Projection Extension Overall Designation Thread Diameter Diameter Length Length Length Angle S050MOD06CA-40 M06 .500" Cylindrical 0.46 1.55 1.60 3.30 S050MOD06CA-50 M06 .500" Cylindrical 0.46 3.15 3.15 5.00 - S062MOD08CK-40 M08 .625" Cylindrical 0.51 2.06 2.09 4.00 1.5 S062MOD08CK-55 M08 .625" Cylindrical 0.51 3.30 3.59 5.50 1.0 S062MOD08CK-70 M08 .625" Cylindrical 0.51 5.03 5.09 7.00 1.0 S075MOD10CA-40 M10 .750" Cylindrical 0.71 1.97 2.00 4.00 - S075MOD10CA-60 M10 .750" Cylindrical 0.71 3.90 4.00 6.00 S075MOD10CA-80 M10 .750" Cylindrical 0.71 5.90 6.00 8.00 S100MOD10CK-85 M10 1.000" Cylindrical 0.71 5.70 5.75 8.50 1.5 S100MOD12CA-65 M12 1.000" Cylindrical 0.82 4.25 6.50 S100MOD12CA-85 M12 1.000" Cylindrical 0.82 6.25 8.50 S100MOD12CK-45 M12 1.000" Cylindrical 0.82 2.22 2.25 4.50 1.5 S100MOD12CK-65 M12 1.000" Cylindrical 0.82 4.22 4.25 6.50 1.0 S100MOD12CK-85 M12 1.000" Cylindrical 0.82 6.20 6.25 8.50 1.0 S125MOD16CK-90 M16 1.250" Cylindrical 1.14 6.70 6.75 9.00 0.5 732 CHASE ne |
|||||
