Металлорежущий инструмент и инструментальная оснастка для станков

INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)

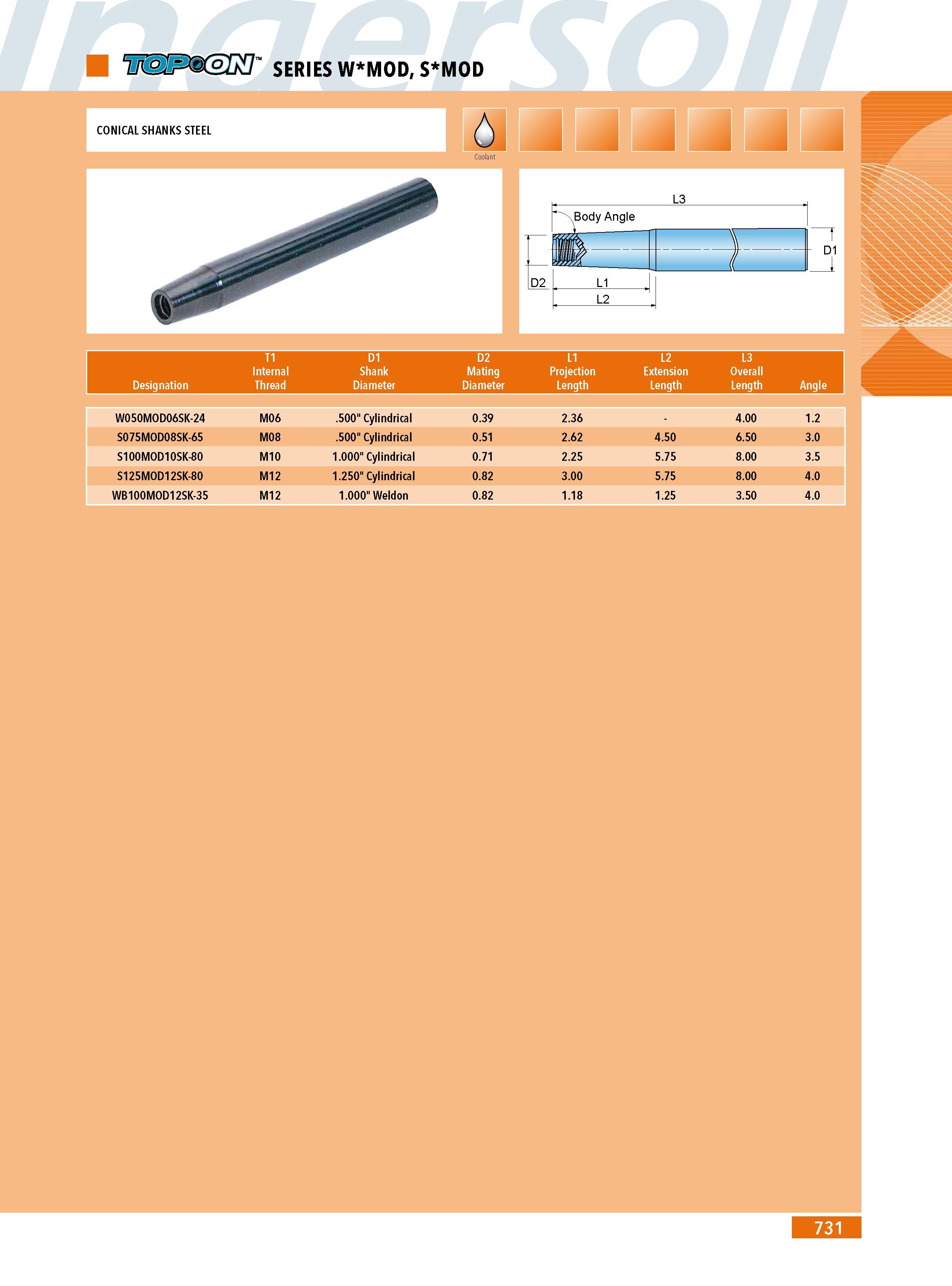

729 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.731
729 Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков Стр. 731

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 731 0729 Lab2u

SERIES W MOD S MOD T1 D1 D2 L1 L2 L3 Internal Shank Mating Projection Extension Overall Designation Thread Diameter Diameter Length Length Length Angle W050MOD06SK-24 M06 .500" Cylindrical 0.39 2.36 4.00 1.2 S075MOD08SK-65 M08 .500" Cylindrical 0.51 2.62 4.50 6.50 3.0 S100MOD10SK-80 M10 1.000" Cylindrical 0.71 2.25 5.75 8.00 3.5 S125MOD12SK-80 M12 1.250" Cylindrical 0.82 3.00 5.75 8.00 4.0 WB100MOD12SK-35 M12 1.000" Weldon 0.82 1.18 1.25 3.50 4.0 731
