410 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.412 |
|||||

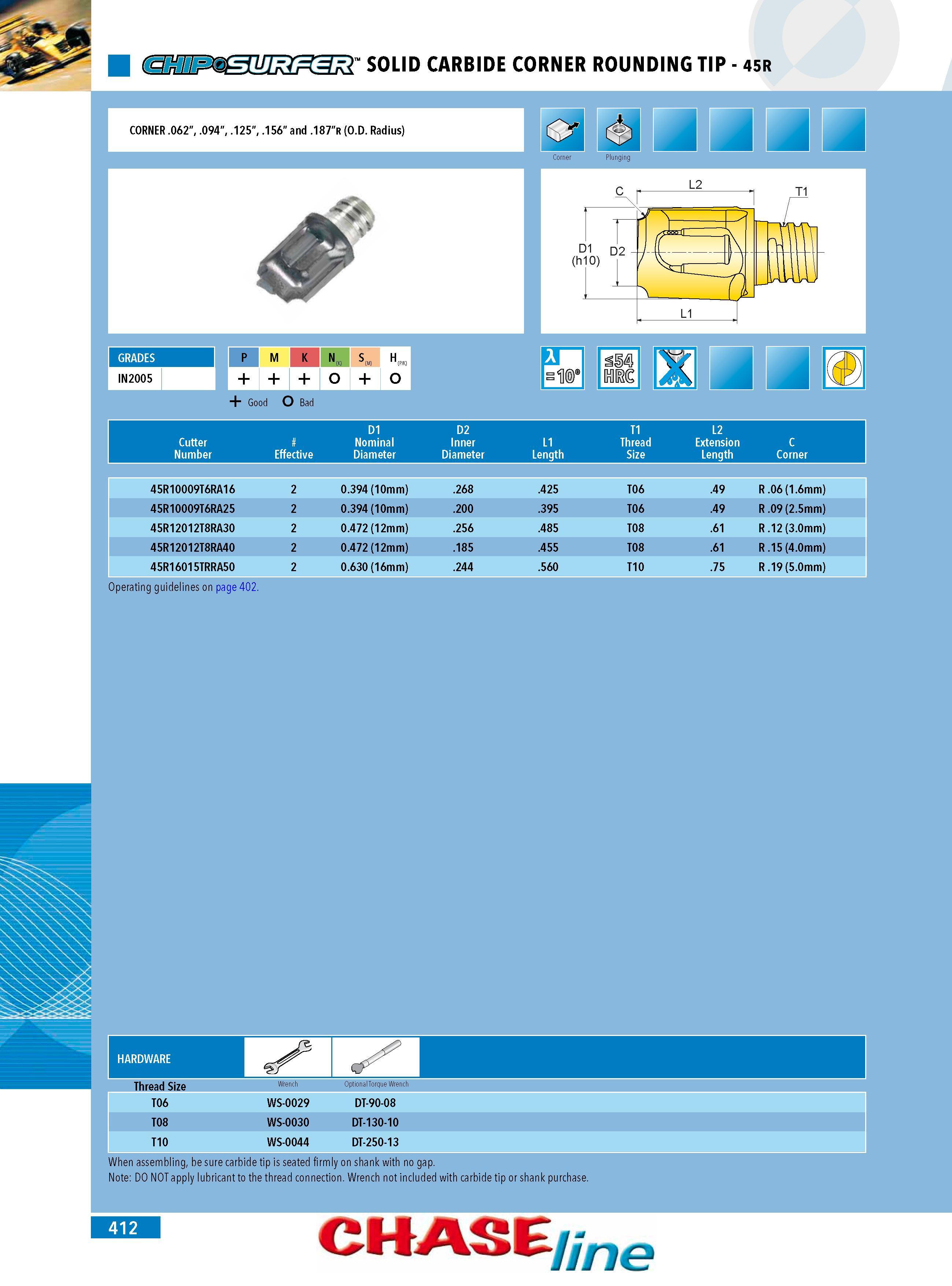

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 412 0410 Lab2u SOLID CARBIDE CORNER ROUNDING TIP - 45R CORNER .062" .094" .125" .156" and .187"r (O.D. Radius) GRADES j P M K N S M) u (P K) IN2005 + o + o + Good o Bad Operating guidelines on page 402. D1 D2 T1 L2 Cutter Nominal Inner L1 Thread Extension C Number Effective Diameter Diameter Length Size Length Corner 45R10009T6RA16 2 0.394 (10mm) .268 .425 T06 .49 R .06 (1.6mm) 45R10009T6RA25 2 0.394 (10mm) .200 .395 T06 .49 R .09 (2.5mm) 45R12012T8RA30 2 0.472 (12mm) .256 .485 T08 .61 R .12 (3.0mm) 45R12012T8RA40 2 0.472 (12mm) .185 .455 T08 .61 R .15 (4.0mm) 45R16015TRRA50 2 0.630 (16mm) .244 .560 T10 .75 R .19 (5.0mm) Thread Size Wrench Optional Torque Wrench T06 WS-0029 DT-90-08 T08 WS-0030 DT-130-10 T10 WS-0044 DT-250-13 When assembling be sure carbide tip is seated firmly on shank with no gap. Note: DO NOT apply lubricant to the thread connection. Wrench not included with carbide tip or shank purchase. CHASE 412 |
|||||
