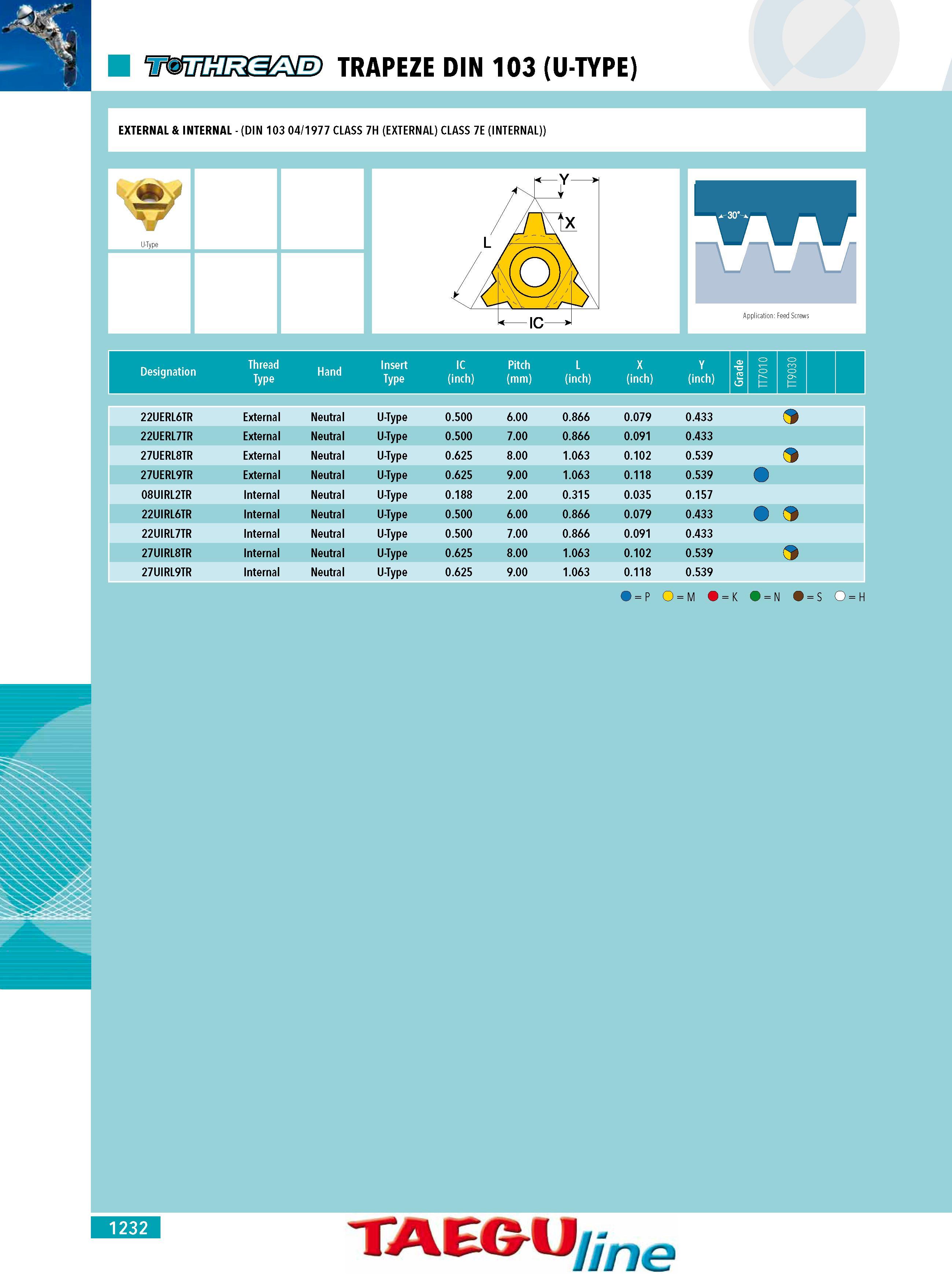

1230 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1232 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1232 1230 Lab2u TRAPEZE DIN 103 (U-TYPE) EXTERNAL & INTERNAL - (DIN 103 04 1977 CLASS 7H (EXTERNAL) CLASS 7E (INTERNAL)) U-Type Designation Thread Type Hand Insert Type IC (inch) Pitch (mm) L (inch) X (inch) Y (inch) 22UERL6TR External Neutral U-Type 0.500 6.00 0.866 0.079 0.433 22UERL7TR External Neutral U-Type 0.500 7.00 0.866 0.091 0.433 27UERL8TR External Neutral U-Type 0.625 8.00 1.063 0.102 0.539 27UERL9TR External Neutral U-Type 0.625 9.00 1.063 0.118 0.539 08UIRL2TR Internal Neutral U-Type 0.188 2.00 0.315 0.035 0.157 22UIRL6TR Internal Neutral U-Type 0.500 6.00 0.866 0.079 0.433 22UIRL7TR Internal Neutral U-Type 0.500 7.00 0.866 0.091 0.433 27UIRL8TR Internal Neutral U-Type 0.625 8.00 1.063 0.102 0.539 27UIRL9TR Internal Neutral U-Type 0.625 9.00 1.063 0.118 0.539 O P O M K O N S O H 1232 TAEGU line |
|||||
