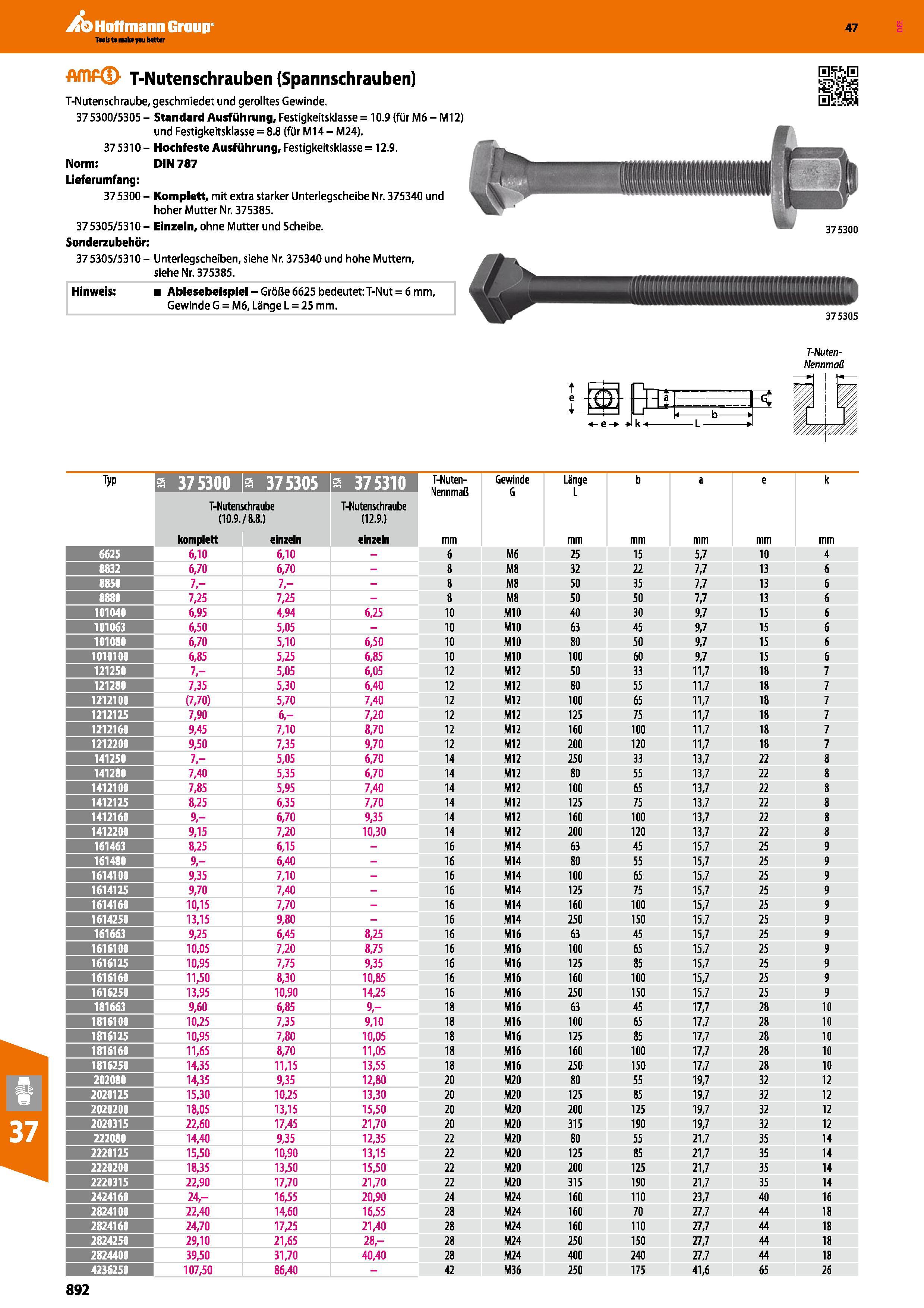

T-Nutenschrauben (Spannschrauben) T-Nutenschraube, geschmiedet und gerolltes Gewinde 375300/530S Standard Ausführung, Festigkeitsklasse = 10 9 (f

T-Nutenschrauben (Spannschrauben) T-Nutenschraube, geschmiedet und gerolltes Gewinde. 375300/530S Standard Ausführung, Festigkeitsklasse = 10.9 (für M6 MI 2 und Festigkeitsklasse = 8.8 (für M14 M24). 375310 Hochfeste Ausführung, Festigkeitsklasse = 12.9. Norm DIN 787 Lieferumfang 37 5300 Komplett, mit extra starker Unterlegscheibe Nr. 375340 und hoher Mutter Nr. 375385. 375305/5310 Einzeln, ohne Mutter und Scheibe. Sonderzubehör 375305/5310 Unterlegscheiben, siehe Nr. 375340 und hohe Muttern, siehe Nr. 375385. Hinweis Ablesebeispiel -Größe6625 bedeutet:T-Nut = 6 mm, Gewinde G = M6, Länge L = 25 mm. HKiH ii r mm i yU/j Ni'Wflli (lim iiiiijill III i 37 5305 Typ ss 375300 ss 37 5305 SS 375310 T-Nuten- Nennmaß Gewinde G Länge L b a e k T-Nutenschraube (10.9./8.8.) T-Nutenschraube (12.9.) komplett einzeln einzeln mm 6625 6,10 6,10 6 M6 25 15 5,7 10 4 8832 6,70 6,70 8 M8 32 22 7,7 13 6 8850 7,- 7,- 8 M8 50 35 7,7 13 6 8880 7,25 7,25 8 M8 50 50 7,7 13 6 101040 6,95 4,94 6,25 10 MIO 40 30 9,7 15 6 101063 6,50 5,05 10 MIO 63 45 9,7 15 6 101080 6,70 5,10 6,50 10 M10 80 50 9,7 15 6 1010100 6,85 5,25 6,85 10 M10 100 60 9,7 15 6 121250 7,- 5,05 6,05 12 M12 50 33 11,7 18 7 121280 7,35 5,30 6,40 12 M12 80 55 11,7 18 7 1212100 (7,70) 5,70 7,40 12 MI 2 100 65 11,7 18 7 1212125 7,90 6- 7,20 12 M12 125 75 11,7 18 7 1212160 9,45 7,10 8,70 12 M12 160 100 11,7 18 7 1212200 9,50 7,35 9,70 12 M12 200 120 11,7 18 7 141250 7,- 5,05 6,70 14 M12 250 33 13,7 22 8 141280 7,40 5,35 6,70 14 MI 2 80 55 13,7 22 8 1412100 7,85 5,95 7,40 14 MI 2 100 65 13,7 22 8 1412125 8,25 6,35 7,70 14 M12 125 75 13,7 22 8 1412160 9- 6,70 9,35 14 M12 160 100 13,7 22 8 1412200 9,15 7,20 10,30 14 M12 200 120 13,7 22 8 161463 8,25 6,15 16 M14 63 45 15,7 25 9 161480 9,- 6,40 16 M14 80 55 15,7 25 9 1614100 9,35 7,10 16 M14 100 65 15,7 25 9 1614125 9,70 7,40 16 M14 125 75 15,7 25 9 1614160 10,15 7,70 16 M14 160 100 15,7 25 9 1614250 13,15 9,80 16 M14 250 150 15,7 25 9 161663 9,25 6,45 8,25 16 MI 6 63 45 15,7 25 9 1616100 10,05 7,20 8,75 16 MI 6 100 65 15,7 25 9 1616125 10,95 7,75 9,35 16 M16 125 85 15,7 25 9 1616160 11,50 8,30 10,85 16 M16 160 100 15,7 25 9 1616250 13,95 10,90 14,25 16 M16 250 150 15,7 25 9 181663 9,60 6,85 9,- 18 M16 63 45 17,7 28 10 1816100 10,25 7,35 9,10 18 MI 6 100 65 17,7 28 10 1816125 10,95 7,80 10,05 18 MI 6 125 85 17,7 28 10 1816160 11,65 8,70 11,05 18 M16 160 100 17,7 28 10 1816250 14,35 11,15 13,55 18 M16 250 150 17,7 28 10 14,35 9,35 12,80 20 M20 80 55 19,7 32 12 2020125 15,30 10,25 13,30 20 M20 125 85 19,7 32 12 2020200 18,05 13,15 15,50 20 M20 200 125 19,7 32 12 2020315 22,60 17,45 21,70 20 M20 315 190 19,7 32 12 222080 14,40 9,35 12,35 22 M20 80 55 21,7 35 14 2220125 15,50 10,90 13,15 22 M20 125 85 21,7 35 14 2220200 18,35 13,50 15,50 22 M20 200 125 21,7 35 14 2220315 22,90 17,70 21,70 22 M20 315 190 21,7 35 14 2424160 24- 16,55 20,90 24 M24 160 110 23,7 40 16 2824100 22,40 14,60 16,55 28 M24 160 70 27,7 44 18 2824160 24,70 17,25 21,40 28 M24 160 110 27,7 44 18 2824250 29,10 21,65 28,- 28 M24 250 150 27,7 44 18 2824400 39,50 31,70 40,40 28 M24 400 240 27,7 44 18 4236250 107,50 86,40 42 M36 250 175 41,6 65 26 37 5300 892 Hoffmann Group Katalog 47
