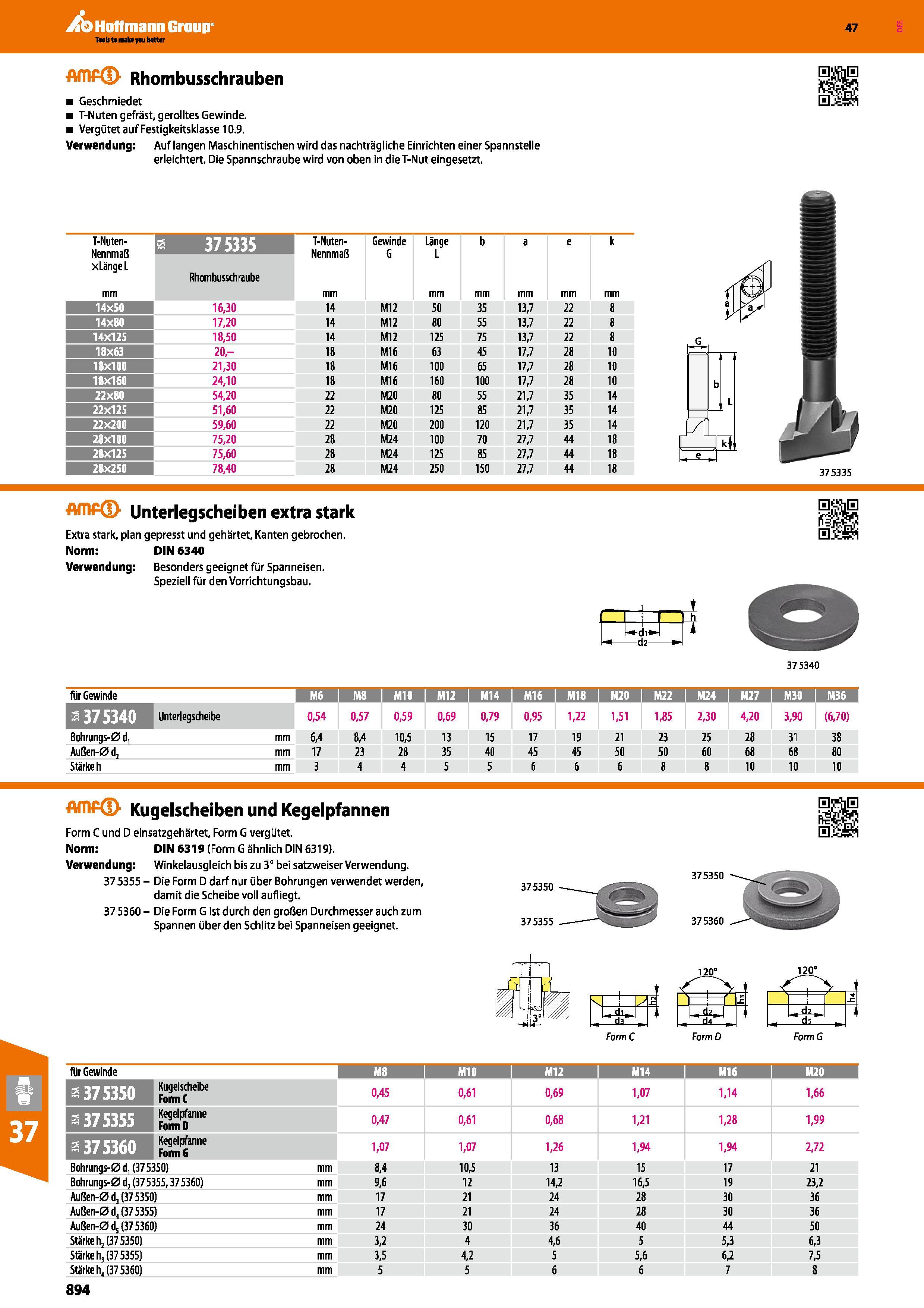

Rhombusschrauben Geschmiedet T-Nuten gefräst, gerolltes Gewinde Vergütet auf Festigkeitsklasse 10 9 Verwendung Auf langen Maschinentischen wird d

Rhombusschrauben Geschmiedet T-Nuten gefräst, gerolltes Gewinde. Vergütet auf Festigkeitsklasse 10.9. Verwendung Auf langen Maschinentischen wird das nachträgliche Einrichten einer Spannstelle erleichtert. Die Spannschraube wird von oben in dieT-Nut eingesetzt. T-Nuten-Nennmaß xLängeL mm a 375335 T-Nuten- Nennmaß mm Gewinde G Länge L mm b mm a mm e mm k mm Rhombusschraube 14x50 16,30 14 M12 50 35 13,7 22 8 14x80 17,20 14 M12 80 55 13,7 22 8 14x125 18,50 14 MI 2 125 75 13,7 22 8 18x63 20,- 18 MI 6 63 45 17,7 28 10 18x100 21,30 18 M16 100 65 17,7 28 10 18x160 24,10 18 M16 160 100 17,7 28 10 22x80 54,20 22 M20 80 55 21,7 35 14 22x125 51,60 22 M20 125 85 21,7 35 14 22x200 59,60 22 M20 200 120 21,7 35 14 28x100 75,20 28 M24 100 70 27,7 44 18 28x125 75,60 28 M24 125 85 27,7 44 18 28x250 78,40 28 M24 250 150 27,7 44 18 Unterlegscheiben extra stark Extra stark, plan gepresst und gehärtet, Kanten gebrochen. Norm DIN 6340 Verwendung Besonders geeignet für Spanneisen. Speziell für den Vorrichtungsbau. h d2 375335 375340 fiir Gewinde 1 MIO 1 M12 I MI 4 I M16 I M18 mm M22 I M24 I M27 1 M30 I M36 1 a375340 0,54 0,57 0,59 0,69 0,79 0,95 1,22 1,51 1,85 2,30 4,20 3,90 (6,70) Bohrungs-0 d, mm 6,4 8,4 10,5 13 15 17 19 21 23 25 28 31 38 Außen-0 dj mm 17 23 28 35 40 45 45 50 50 60 68 68 80 Stärkeh mm 3 4 4 5 5 6 6 6 8 8 10 10 10 Kugelscheiben und Kegelpfannen Form C und D einsatzgehärtet. Form G vergütet. Norm DIN 6319 (Form G ähnlich DIN 6319). Verwendung Winkelausgleich bis zu 3° bei satzweiser Verwendung. 37 5355 Die Form D darf nur über Bohrungen verwendet werden, damit die Scheibe voll aufliegt. 375360- Die Form G ist durch den großen Durchmesserauch zum Spannen über den Schlitz bei Spanneisen geeignet. 375350 375355 375350 375360 y .dv \ d3 120" -C ds FormC FormD FormG fiir Gewinde IflüXüüB I MIO M12 1 M14 1 M16 1 M20 a 37 5350 Kugelscheibe FormC 0,45 0,61 0,69 1,07 1,14 1,66 a 37 5355 Kegelpfanne FormD 0,47 0,61 0,68 1,21 1,28 1,99 a 37 5360 Kegel pfanne FormG 1,07 1,07 1,26 1,94 1,94 2,72 Bohrungs-0 d, (375350) mm 8,4 10,5 13 15 17 21 Bohrungs-0 d, (37 5355,37 5360) mm 9,6 12 14,2 16,5 19 23,2 Außen-0 d3 (37 5350) mm 17 21 24 28 30 36 Außen-0 d4 (37 5355) mm 17 21 24 28 30 36 Außen-0 d5 (37 5360) mm 24 30 36 40 44 50 Stärke h2 (37 5350) mm 3,2 4 4,6 5 5,3 6,3 Stärke h3 (37 5355) mm 3,5 4,2 5 5,6 6,2 7,5 Stärke h4 (37 5360) mm 5 5 6 6 7 8 894 Hoffmann Group Katalog 47
