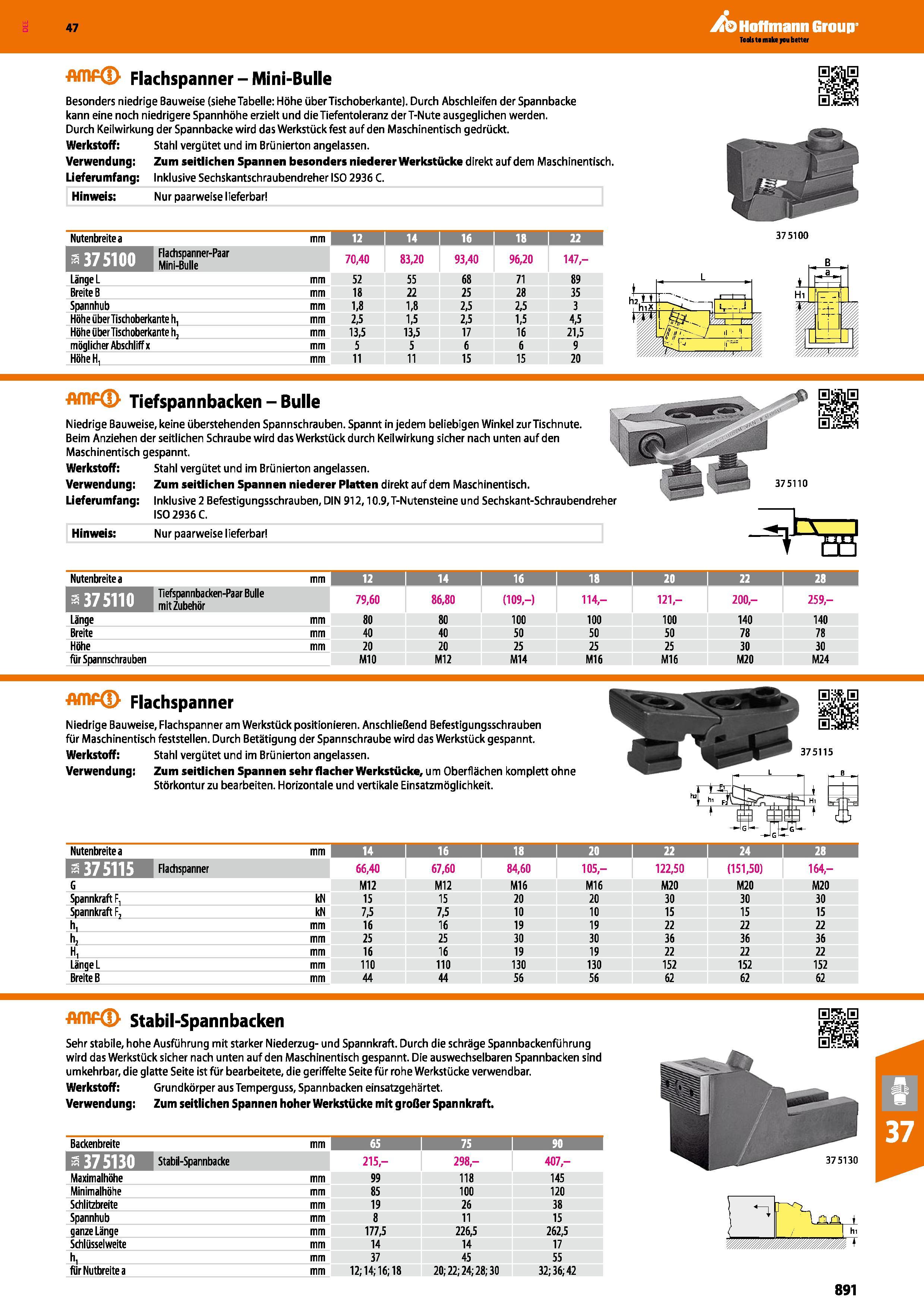

Flachspanner Mini-Bulle Besonders niedrige Bauweise (siehe Tabelle Höhe über Tischoberkante). Durch Abschleifen der Spannbacke kann eine noch niedrigere Spannhöhe erzielt und die Tiefentoleranz derT-Nute ausgeglichen werden. Durch Keilwirkung der Spannbacke wird das Werkstück fest auf den Maschinentisch gedrückt. Werkstoff Stahl vergütet und im Brünierton angelassen. Verwendung Zum seitlichen Spannen besonders niederer Werkstücke direkt auf dem Maschinentisch. Lieferumfang Inklusive Sechskantschraubendreher ISO 2936 C. Hinweis Nur paarweise lieferbar Nutenbreite a mm 12 I 14 i 18 1 22 KJ5TCTTW Flachspanner-Paar Mini-Bulle 70,40 83,20 93,40 96,20 147,- Länge L mm 52 55 68 71 89 Breite B mm 18 22 25 28 35 Spannhub mm 1,8 1,8 2,5 2,5 3 Höhe über Tischoberkante h, mm 2,5 1,5 2,5 1,5 4,5 Höhe über Tischoberkante h2 mm 13,5 13,5 17 16 21,5 möglicher Abschliff x mm 5 5 6 6 9 Höhe H, mm 11 11 15 15 20 375100 Hinweis Nur paarweise lieferbar Tiefspannbacken Bulle Niedrige Bauweise, keine überstehenden Spannschrauben. Spannt in jedem beliebigen Winkel zurTischnute. Beim Anziehen der seitlichen Schraube wird das Werkstück durch Keil wirkung sicher nach unten auf den Maschinentisch gespannt. Werkstoff Stahl vergütet und im Brünierton angelassen. Verwendung Zum seitlichen Spannen niederer Platten direkt auf dem Maschinentisch. Lieferumfang Inklusive 2 Befestigungsschrauben, DIN 912,10.9,T-Nutensteine und Sechskant-Schraubendreher ISO 2936 C. Nutenbreite a mm 12 I 14 i 1 I 18 i 20 1 22 28 I a 375110 Tiefspannbacken-Paar Bulle mit Zubehör 79,60 86,80 (109,-) 114- 121- 200,- 259,- Länge mm 80 80 100 100 100 140 140 Breite mm 40 40 50 50 50 78 78 Höhe mm 20 20 25 25 25 30 30 für Spannschrauben M10 M12 M14 M16 M1( M20 M24 Flachspanner Niedrige Bauweise, Flachspanner am Werkstück positionieren. Anschließend Befestigungsschrauben für Maschinentisch feststellen. Durch Betätigung der Spannschraube wird das Werkstück gespannt. Werkstoff Stahl vergütet und im Brünierton angelassen. Verwendung Zum seitlichen Spannen sehr flacher Werkstücke, um Oberflächen komplett ohne Störkontur zu bearbeiten. Horizontale und vertikale Einsatzmöglichkeit. Nutenbreite a mm 14 16 18 20 I 22 I 24 i 28 1 3 375115 66,40 67,60 84,60 105,- 122,50 (151,50) 164,- G M12 M12 M16 M16 M20 M20 M20 Spannkraft F1 kN 15 15 20 20 30 30 30 Spannkraft F2 kN 7,5 7,5 10 10 15 15 15 h, mm 16 16 19 19 22 22 22 h2 mm 25 25 30 30 36 36 36 H, mm 16 16 19 19 22 22 22 Länge L mm 110 110 130 130 152 152 152 Breite B mm 44 44 56 56 62 62 62 Stabil-Spannbacken Sehr stabile, hohe Ausführung mit starker Niederzug- und Spannkraft. Durch die schräge Spannbackenführung wird das Werkstück sicher nach unten auf den Maschinentisch gespannt. Die auswechselbaren Spannbacken sind umkehrbar, die glatte Seite ist für bearbeitete, die geriffelte Seite für rohe Werkstücke verwendbar. Werkstoff Grundkörper aus Temperguss, Spannbacken einsatzgehärtet. Verwendung Zum seitlichen Spannen hoher Werkstücke mit großer Spannkraft. Backenbreite mm 65 I 75 I 90 a 375130 215,- 298,- 407,- Maximalhöhe mm 99 118 145 Minimalhöhe mm 85 100 120 Schlitzbreite mm 19 26 38 Spannhub mm 8 11 15 ganze Länge mm 177,5 226,5 262,5 Schlüsselweite mm 14 14 17 hi mm 37 45 55 für Nutbreite a mm 12; 14; 16; 18 20; 22; 24; 28; 30 32; 36;42 375130 891
