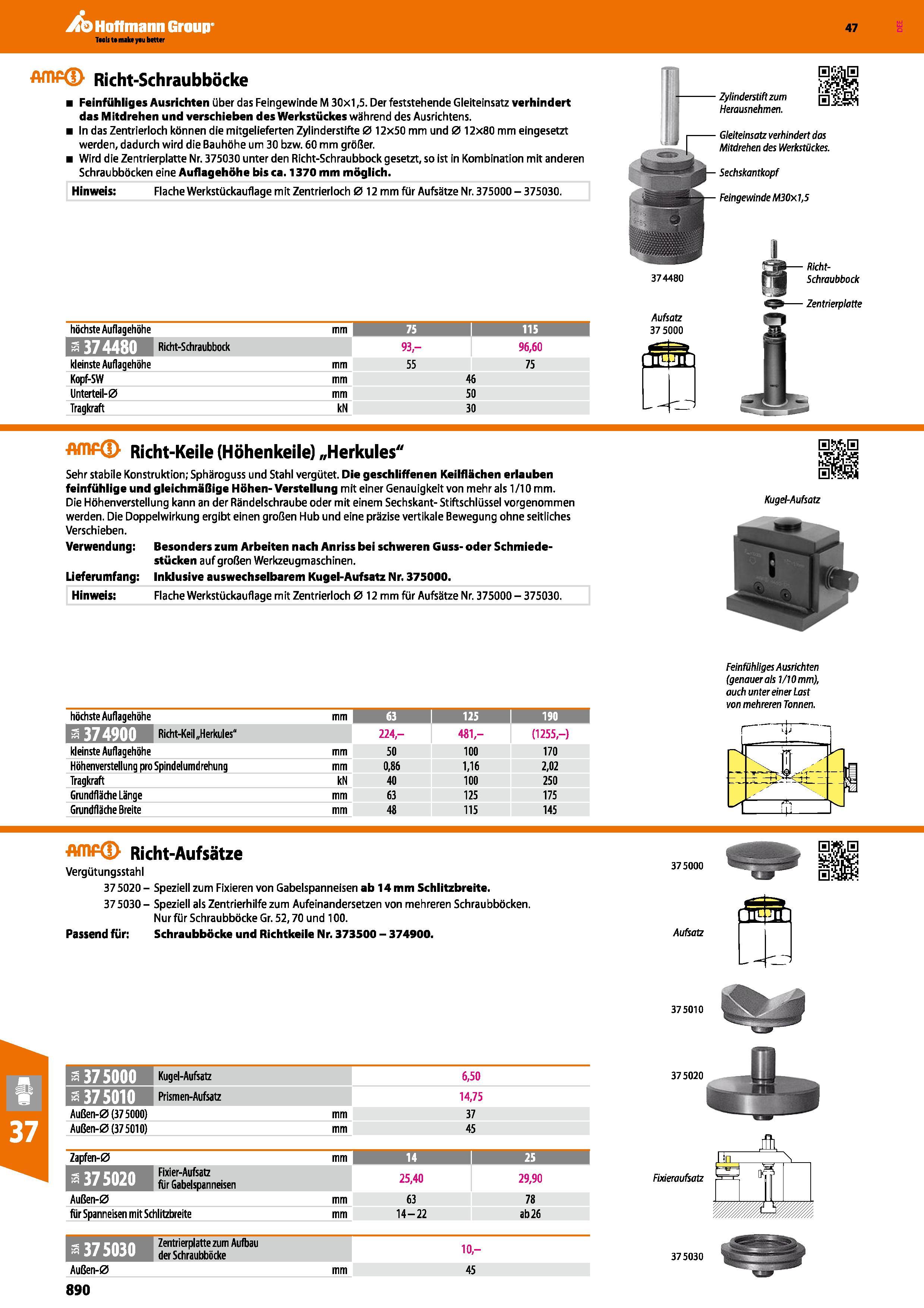

Richt-Schraubböcke Feinfühliges Ausrichten über das Feingewinde M 30x1,5 Der feststehende Gleiteinsatz verhindert das Mitdrehen und verschieben d

Richt-Schraubböcke Feinfühliges Ausrichten über das Feingewinde M 30x1,5. Der feststehende Gleiteinsatz verhindert das Mitdrehen und verschieben des Werkstückes während des Ausrichtens. In das Zentrierloch können die mitgelieferten Zylinderstifte 0 12x50 mm und 0 12x80 mm eingesetzt werden, dadurch wird die Bauhöhe um 30 bzw. 60 mm größer. Wird die Zentrierplatte Nr. 375030 unter den Richt-Schraubbock gesetzt, so ist in Kombination mit anderen Schraubböcken eine Auflagehöhe bis ca. 1370 mm möglich. Hinweis Flache Werkstückauflage mit Zentrierloch 0 12 mm für Aufsätze Nr. 375000 375030. höchste Auflagehöhe mm 75 1 115 1 374480 93,- 96,60 kleinste Auflagehöhe mm 55 75 Kopf-SW mm 46 Unterteil-0 mm 50 Tragkraft kN 30 Richt-Keile (Höhenkeile) „Herkules" Sehr stabile Konstruktion; Sphäroguss und Stahl vergütet. Die geschliffenen Keilflächen erlauben feinfühlige und gleichmäßige Höhen-Verstellung mit einer Genauigkeit von mehr als 1/10 mm. Die Höhenverstellung kann an der Rändelschraube oder mit einem Sechskant- Stiftschlüssel vorgenommen werden. Die Doppelwirkung ergibt einen großen Hub und eine präzise vertikale Bewegung ohne seitliches Verschieben. Verwendung Besonders zum Arbeiten nach Anriss bei schweren Guss- oder Schmiede- stücken auf großen Werkzeugmaschinen. Lieferumfang Inklusive auswechselbarem Kugel-Aufsatz Nr. 375000. Hinweis Flache Werkstückauflage mit Zentrierloch 0 12 mm für Aufsätze Nr. 375000-375030. höchste Auflagehöhe mm 63 i 125 190 ls374900 224,- 481,- (1255,-) kleinste Auflagehöhe mm 50 100 170 Höhenverstellung pro Spindelumdrehung mm 0,86 1,16 2,02 Tragkraft kN 40 100 250 Grundfläche Länge mm 63 125 175 Grundfläche Breite mm 48 115 145 ’StfcwSi Kugel-Aufsatz Feinfühliges Ausrichten (genauer als 1/10mm), auch unter einer Last von mehreren Tonnen. Richt-Aufsätze Vergütungsstahl 37 5020 Speziell zum Fixieren von Gabelspanneisen ab 14 mm Schlitzbreite. 37 5030 Speziell als Zentrierhilfe zum Aufeinandersetzen von mehreren Schraubböcken. NurfürSchraubböckeGr. 52,70 und 100. Passend für Schraubböcke und Richtkeile Nr. 373500 374900. 375000 Aufsatz ff 375010 s 375000 Kugel-Aufsatz 6,50 e 375010 Prismen-Aufsatz 14,75 375020 Außen-0 (37 5000) Außen-0 (375010) mm 37 45 Zapfen-0 mm 14 1 25 a375020 Fixier-Aufsatz für Gabelspanneisen 25,40 29,90 Fixieraufsatz Außen-0 fiir Spanneisen mit Schlitzbreite mm 63 14-22 78 ab26 Hol 375030 Außen-0 890 Zentrierplatte zum Aufbau derSchraubböcke 10,- 45 375030 374480 Aufsatz 37 5000 II .& Zylinderstift zum gj" Herausnehmen. Gleiteinsatz verhindert das Mitdrehen des Werkstückes. Sechskantkopf Feingewinde M30x 1,5 Richt- Schraubbock Zentrierplatte Hoffmann Group Katalog 47
