NC-Hochdruckspanner Robuster Grundkörper aus Sphäroguss, Führungsbahnen und Grundfläche gehärtet und geschliffen Vollständig gekapselte Spindel,

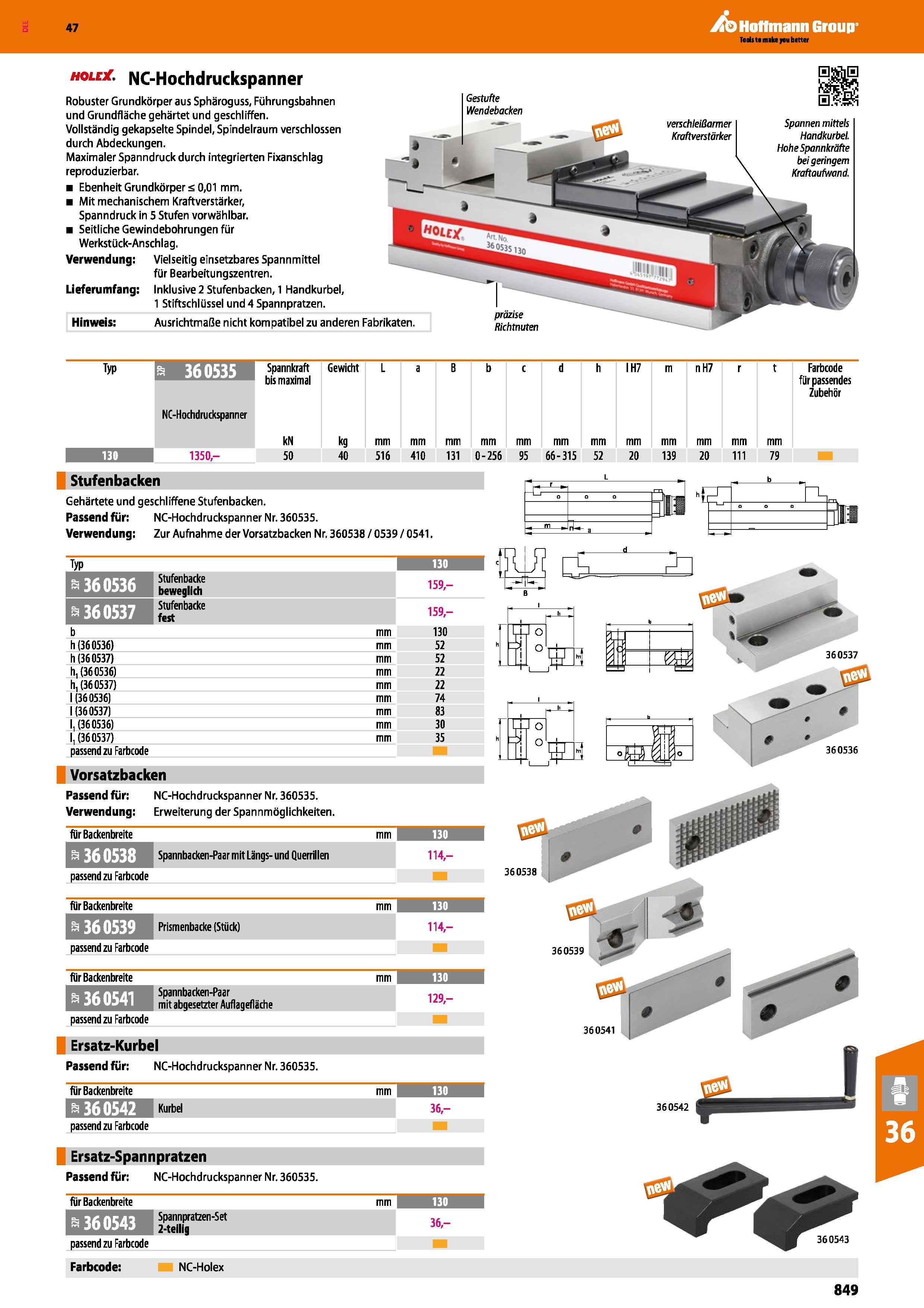

NC-Hochdruckspanner Robuster Grundkörper aus Sphäroguss, Führungsbahnen und Grundfläche gehärtet und geschliffen. Vollständig gekapselte Spindel, Spindelraum verschlossen durch Abdeckungen. Maximaler Spanndruck durch integrierten Fixanschlag reproduzierbar. Ebenheit Grundkörper s 0,01 mm. Mit mechanischem Kraftverstärker, Spanndruck in 5 Stufen vorwählbar. Seitliche Gewindebohrungen für Werkstück-Anschlag. Verwendung Vielseitig ersetzbares Spannmittel für Bearbeitungszentren. Lieferumfang Inklusive 2 Stufenbacken, 1 Handkurbel, 1 Stiftschlüssel und 4 Spannpratzen. Spannen mittels Handkurbel. Hohe Spannkräfte bei geringem Kraftaufwand. präzise Richtnuten Gestufte Wendebacken Typ 36 0535 NC-Hochdruckspanner 1350,- Spannkraft bis maximal Gewicht L a B b c d h IH7 m nH7 r t Farbcode für passendes Zubehör kN kg mm 50 40 516 410 131 0-256 95 66-315 52 20 139 20 111 79 Stufenbacken passendzu Farbcode Vorsatzbacken Passend für NC-Hochdruckspanner Nr. 360535. Verwendung Erweiterung der Spannmöglichkeiten. für Backenbreite 360539 Prismenbacke (Stück) 114,- passendzu Farbcode Ersatz-Kurbel Passend für NC-Hochdruckspanner Nr. 360535. Gehärtete und geschliffene Stufenbacken. Passend für NC-Hochdruckspanner Nr. 360535. Verwendung Zur Aufnahme der Vorsatzbacken Nr. 360538 / 0539 / 0541. in Typ 130 1 Stufenbacke beweglich 159,- 360537 Pl 159, b mm 130 h (360536) mm 52 h (360537) mm 52 h, (360536) mm 22 h, (360537) mm 22 1(360536) mm 74 1(360537) mm 83 1,(360536) mm 30 1,(360537) mm 35 ja 1 ll wn für Backenbreite mm 130 i laTl'rrrM Spannbacken-Paar mit Längs- und Querrillen 114- passendzu Farbcode H für Backenbreite mm 130 j & 360541 Spannbacken-Paar mit abqesetzter Auflaqefläche 129,- passendzu Farbcode für Backenbreite mm 130 mmim 36,- 360542 passendzu Farbcode Ersatz-Spannpratzen Passend für NC-Hochdruckspanner Nr. 360535. 360541 für Backenbreite mm 130 f Spannpratzen-Set 2-teilig 36,- passendzu Farbcode Farbcode 360543 NC-Holex 849 Katalog 47 Hoffmann Group Hinweis Ausrichtmaße nicht kompatibel zu anderen Fabrikaten. hole
