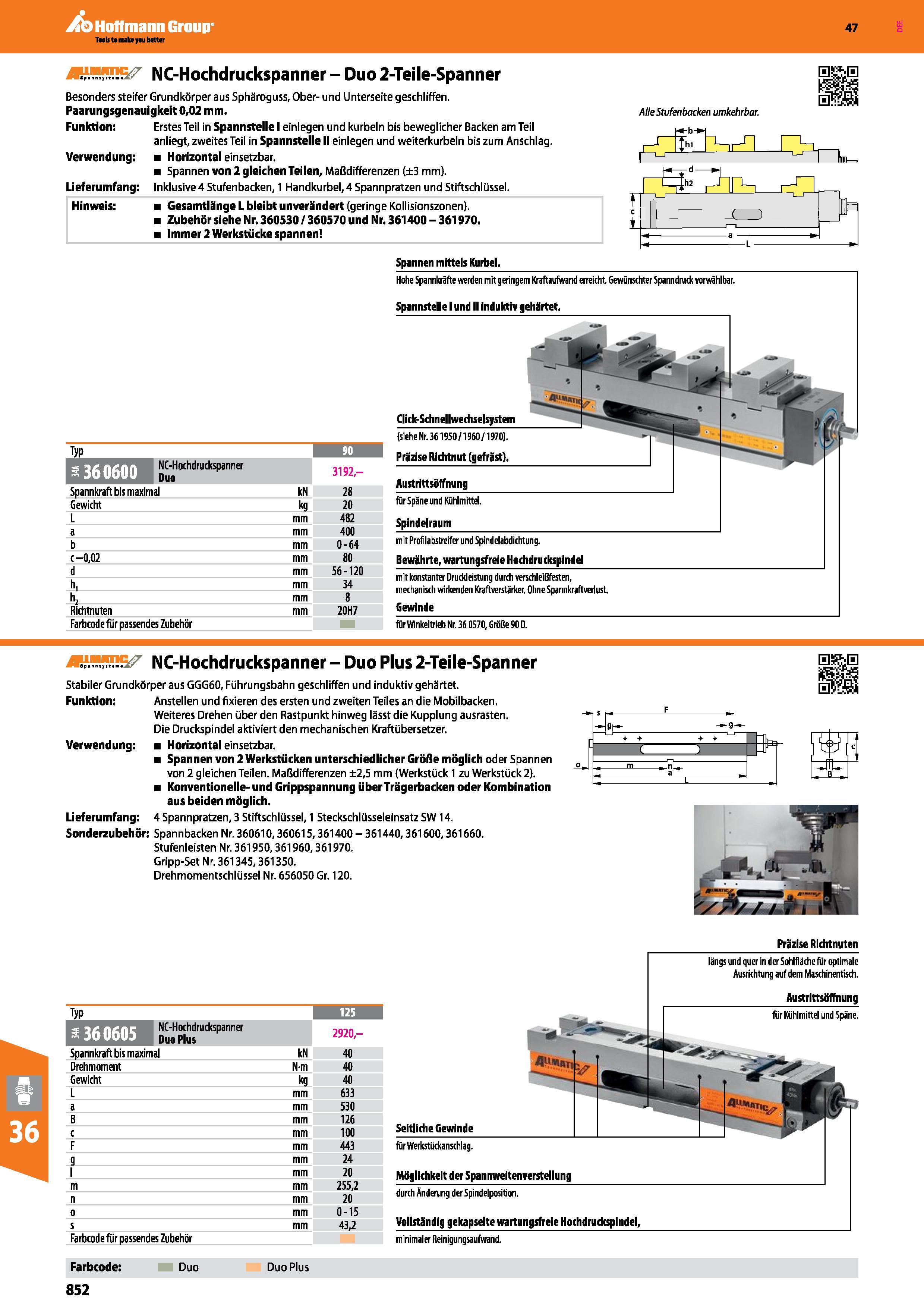

NC-Hochdruckspanner Duo 2-Teile-Spanner Besonders steifer Grundkörper aus Sphäroguss, Ober- und Unterseite geschliffen Paarungsgenauigkeit 0,02 m

NC-Hochdruckspanner Duo 2-Teile-Spanner Besonders steifer Grundkörper aus Sphäroguss, Ober- und Unterseite geschliffen. Paarungsgenauigkeit 0,02 mm. Funktion; Erstes Teil in Spannstelle I einlegen und kurbeln bis beweglicher Backen am Teil anliegt, zweites Teil in Spannstelle II einlegen und weiterkurbeln bis zum Anschlag. Verwendung; Horizontal einsetzbar. Spannen von 2 gleichen Teilen, Maßdifferenzen (±3 mm). Lieferumfang Inklusive 4 Stufenbacken, 1 Handkurbel, 4 Spannpratzen und Stiftschlüssel. Hinweis Gesamtlänge L bleibt unverändert (geringe Kollisionszonen). Zubehör siehe Nr. 360530/360570 und Nr. 361400-361970. Immer 2 Werkstücke spannen Spannen mittels Kurbel. Alle Stufenbacken umkehrbar. PH I ÜN Hohe Spannkräfte werden mit geringen Kraftaufwand erreicht. Gewünschter Spanndrude vorwählbar. Spannstelle I und II induktiv gehärtet. Typ 1 90 I NC-Hochdruckspanner EfclaMafafl Duo 3192- Spannkraft bis maximal kN 28 Gewicht kg 20 L mm 482 a mm 400 b mm 0-64 c-0,02 mm 80 d mm 56-120 h, mm 34 mm 8 Richtnuten mm 20H7 Farbcodefür passendes Zubehör Click-Schnellwechselsystem (siehe Nr. 361950/1960/1970). Präzise Richtnut (gefräst). Austrittsöffnung für Späne und Kühlmittel. Spindel raum mit Profilabstrerfer und Spindelabdichtung. Bewährte, wartungsfreie Hochdruckspindel mit konstanter Druckleistung durch verschleißfesten, mechanisch wirkenden Kraftverstärker. Ohne Spannkraftveriust Gewinde für Winkeltrieb Nr. 36 0570, Größe 90 D. üü&f NC-Hochdruckspanner Duo Plus 2-Teile-Spanner Stabiler Grundkörper aus GGG60, Führungsbahn geschliffen und induktiv gehärtet. Funktion; Anstellen und fixieren des ersten und zweiten Teiles an die Mobilbacken. Weiteres Drehen über den Rastpunkt hinweg lässt die Kupplung ausrasten. Die Druckspindel aktiviert den mechanischen Kraftübersetzer. Verwendung; Horizontal einsetzbar. Spannen von 2 Werkstücken unterschiedlicher Größe möglich oder Spannen von 2 gleichen Teilen. Maßdifferenzen ±2,5 mm (Werkstück 1 zu Werkstück 2). Konventionelle- und Grippspannung überTrägerbacken oder Kombination aus beiden möglich. Lieferumfang 4 Spannpratzen, 3 Stiftschlüssel, 1 Steckschlüsseleinsatz SW 14. Sonderzubehör; Spannbacken Nr. 360610,360615,361400 361440,361600,361660. Stufenleisten Nr. 361950,361960,361970. Gripp-Set Nr. 361345,361350. Drehmomentschlüssel Nr. 656050 Gr. 120. Epj Präzise Richtnuten Typ 123 fefTTfTn NC-Hochdruckspanner EMOUtlU Du Plus 2920,- Spannkraft bis maximal kN 40 Drehmoment N m 40 Gewicht kg 40 L mm 633 a mm 530 B mm 126 c mm 100 F mm 443 g mm 24 1 mm 20 m mm 255,2 n mm 20 0 mm 0-15 s mm 43,2 Farbcode für passendes Zubehör Seitliche Gewinde Farbcode Duo Duo Plus durch Änderung der Spindelposition. Vollständig gekapselte wartungsfreie Hochdruckspindel, minimaler Reinigungsaufwand. längs und quer in der Sohlfläche für optimale Ausrichtung auf dem Maschinentisch. Au stritt süffnung fiir Kühlmittel und Späne. für Werkstückanschlag. Möglichkeit der Spannweitenverstellung 852 Hoffmann Group Katalog 47 H Sü
