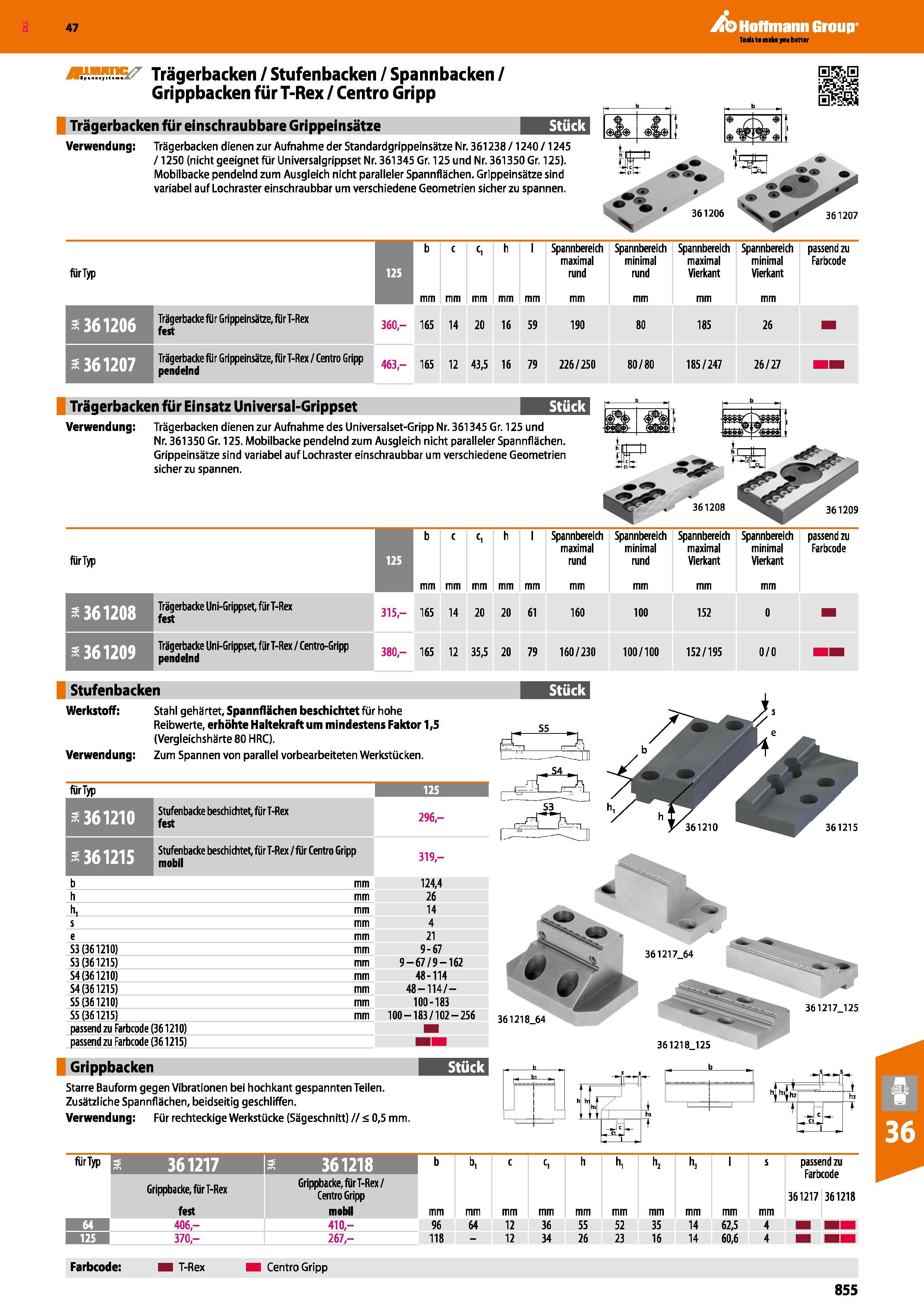

Trägerbacken / Stufenbacken / Spannbacken / Grippbacken für T-Rex / Centro Gripp Trägerbacken für einschraubbare Grippeinsätze Verwendung; Träger

Trägerbacken / Stufenbacken / Spannbacken / Grippbacken für T-Rex / Centro Gripp Trägerbacken für einschraubbare Grippeinsätze Verwendung; Trägerbacken dienen zur Aufnahme der Standardgrippeinsätze Nr. 361238 / /1250 (nicht geeignet für Universalgrippset Nr. 361345 Gr. 125 und Nr. 361350 Gr. 125). Mobilbacke pendelnd zum Ausgleich nicht paralleler Spannflächen. Grippeinsätze sind variabel auf Lochraster einschraubbar um verschiedene Geometrien sicher zu spannen. r -i r b r r 4 j läji n h M. M ir N 361206 361207 für Typ 125 b c t, h I Spannbereich maximal rund Spannbereich minimal rund Spannbereich maximal Vierkant Spannbereich minimal Vierkant passend zu Farbcode mm s361206 Trägerbacke fiir Grippeinsätze, fürT-Rex fest 360,- 165 14 20 16 59 190 80 185 26 s361207 Trägerbacke fiir Grippeinsätze, fiir T-Rex / Centro Gripp pendelnd 463,- 165 12 43,5 16 79 226 / 250 80/80 185 / 247 26/27 Trägerbacken für Einsatz Universal-Grippset Verwendung; Trägerbacken dienen zur Aufnahme des Universalset-Gripp Nr. 361345 Gr. 125 und Nr. 361350 Gr. 125. Mobilbacke pendelnd zum Ausgleich nicht paralleler Spannflächen. Grippeinsätze sind variabel auf Lochraster einschraubbar um verschiedene Geometrien sicher zu spannen. 361208 361209 fiir Typ 125 b c t, h 1 Spannbereich maximal rund Spannbereich minimal rund Spannbereich maximal Vierkant Spannbereich minimal Vierkant passend zu Farbcode mm 361208 Trägerbacke Uni-Grippset, fürT-Rex fest 315,- 165 14 20 20 61 160 100 152 0 s361209 Trägerbacke Uni-Grippset, für T-Rex / Centro-Gripp pendelnd 380,- 165 12 35,5 20 79 160/230 100/100 152/195 0/0 Stufenbacken Werkstoff Stahl gehärtet, Spannflächen beschichtet für hohe Reibwerte, erhöhte Haltekraft um mindestens Faktor 1,5 (Vergleichshärte 80 HRC). Verwendung; Zum Spannen von parallel vorbearbeiteten Werkstücken. fiir Typ 125 I Stufenbacke beschichtet, für T-Rex fest 296,- 361215 Stufenbacke beschichtet, für T-Rex /für Centro Gripp mobil 319- b mm 124,4 h mm 26 hi mm 14 s mm 4 e mm 21 53(361210) mm 9-67 S3 (361215) mm 9-67/9-162 54(361210) mm 48-114 54 (361215) mm 48 114/ S5 (361210) mm 100-183 S5 (361215) mm 100-183/102 256 passend zu Farbcode (361210) passend zu Farbcode (361215) Grippbacken Starre Bauform gegen Vibrationen bei hochkant gespannten Teilen. Zusätzliche Spannflächen, beidseitig geschliffen. Verwendung; Für rechteckige Werkstücke (Sägeschnitt) // s 0,5 mm. 361217_125 361218_64 nt hi, ih2 -Je acir 1 fürTyp b t>, c c, h h, I s passend zu Farbcode 361217 361218 Grippbacke, für T-Rex Grippbacke, fiir T-Rex/ CentroGripp fest mobil mm SS 406,- 410,- 96 64 12 36 55 52 35 14 62,5 4 370,- 267,- 118 12 34 26 23 16 14 60,6 4 Farbcode T-Rex CentroGripp 361210 361215 855 Katalog 47 Hoffmann Group Tfldstamal jcu better
