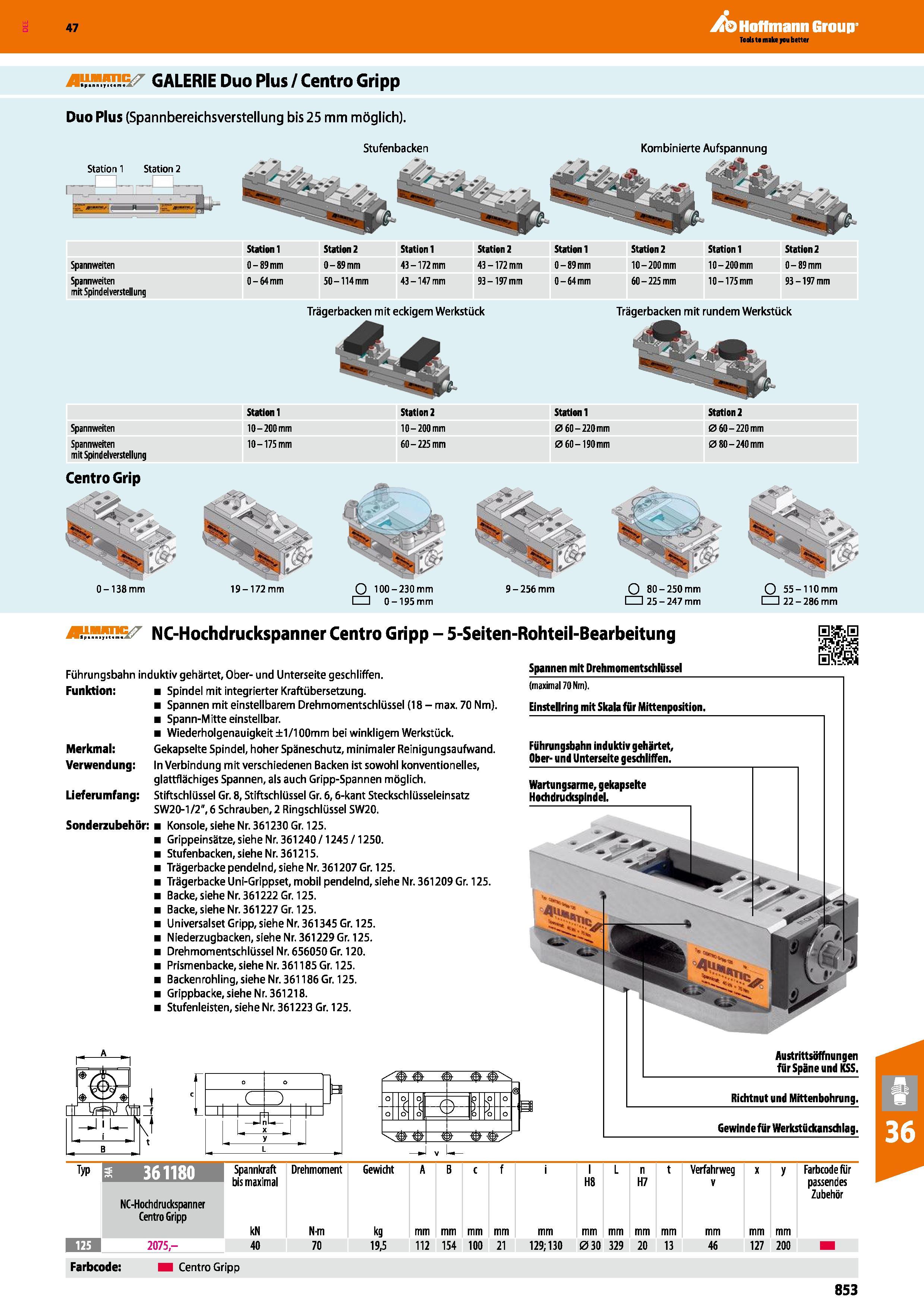

GALERIE Duo Plus / Centro Gripp Duo Plus (Spannbereichsverstellung bis 25 mm möglich) Stufenbacken Station 1 Station 2 Kombinierte Aufspannung St

GALERIE Duo Plus / Centro Gripp Duo Plus (Spannbereichsverstellung bis 25 mm möglich). Stufenbacken Station 1 Station 2 Kombinierte Aufspannung Station 1 Station 2 Station 1 Station 2 Station 1 Station 2 Station 1 Station 2 Spannweiten 0-89 mm 0-89 mm 43-172 mm 43-172 mm 0-89 mm 10-200 mm 10-200mm 0-89 mm Spannweiten mit Spindel Verstellung 0-64 mm 50-114mm 43-147 mm 93- 197 mm 0-64 mm 60 225 mm 10-175 mm 93-197 mm Trägerbacken mit eckigem Werkstück Trägerbacken mit rundem Werkstück Station 1 Station 2 Station 1 Station 2 Spannweiten 10 200 mm 10 200 mm 060-220 mm 06O-22Omm Spannweiten mit Spindelverstellung 10-175 mm 60-225 mm 06O-19Omm 080-240 mm 0-138 mm O 100-230 mm 0-195 mm 9 256 mm O 55-110 mm 22 286 mm 19-172 mm Q 80 250 mm 25 247 mm Centro Grip NC-Hochdruckspanner Centro Gripp 5-Seiten-Rohteil-Bearbeitung Führungsbahn induktiv gehärtet. Ober- und Unterseite geschliffen. Funktion Spindel mit integrierter Kraftübersetzung. Spannen mit einstellbarem Drehmomentschlüssel (18 max. 70 Nm). Spann-Mitte einstellbar. Wiederholgenauigkeit ±1/100mm bei winkligem Werkstück. Merkmal Gekapselte Spindel, hoher Späneschutz, minimaler Reinigungsaufwand. Verwendung InVerbindung mit verschiedenen Backen ist sowohl konventionelles, glattflächiges Spannen, als auch Gripp-Spannen möglich. Lieferumfang Stiftschlüssel Gr. 8, Stiftschlüssel Gr. 6,6-kant Steckschlüsseleinsatz SW20-1/2", 6 Schrauben, 2 Ringschlüssel SW20. Sonderzubehör Konsole, siehe Nr. 361230 Gr. 125. Grippeinsätze, siehe Nr. 361240/1245 /1250. Stufenbacken, siehe Nr. 361215. Trägerbacke pendelnd, siehe Nr. 361207 Gr. 125. Trägerbacke Uni-Grippset, mobil pendelnd, siehe Nr. 361209 Gr. 125. Backe, siehe Nr. 361222 Gr. 125. Backe, siehe Nr. 361227 Gr. 125. Universalset Gripp, siehe Nr. 361345 Gr. 125. Niederzugbacken, siehe Nr. 361229 Gr. 125. Drehmomentschlüssel Nr. 656050 Gr. 120. Prismenbacke, siehe Nr. 361185 Gr. 125. Backenrohling, siehe Nr. 361186 Gr. 125. Grippbacke.sieheNr. 361218. Stufenleisten, siehe Nr. 361223 Gr. 125. Spannen mit Drehmomentschlüssel (maximal 70 Nm). Einstellring mit Skala für Mittenposition. Fiihrungsbahn induktiv gehärtet. Ober- und Unterseite geschliffen. Wartungsarme, gekapselte Hochdruckspindel. V 0 o e- Austrittsöffnungen für Späne und KSS. Richtnut und Mittenbohrung. Gewinde fiir Werkstückanschlag. Typ NC-Hochdruckspanner Centro Gripp Spannkraft bis maximal Drehmoment Gewicht A B c f i I H8 L n H7 t Verfahrweg V X y Farbcode fiir passendes Zubehör kN N-m kg mm 2075,- 40 70 19,5 112 154 100 21 129; 130 030 329 20 13 46 127 200 Farbcode Centro Gripp 853 Katalog 47 Hoffmann Group
