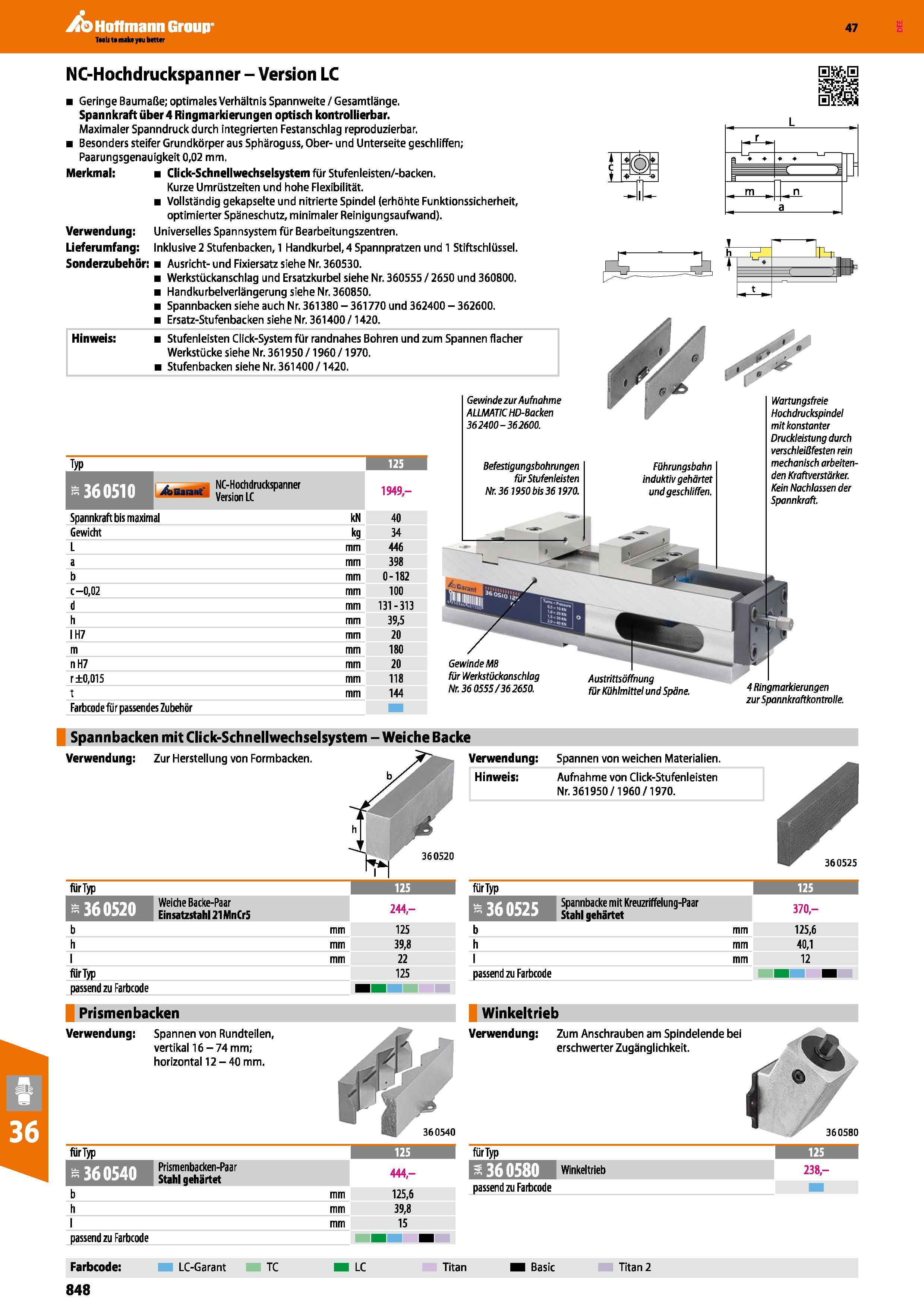

NC-Hochdruckspanner Version LC Geringe Baumaße; optimales Verhältnis Spannweite / Gesamtlänge. Spannkraft über 4 Ringmarkierungen optisch kontrollierbar. Maximaler Spanndruck durch integrierten Festanschlag reproduzierbar. Besonders steifer Grundkörper aus Sphäroguss, Ober- und Unterseite geschliffen; Paarungsgenauigkeit 0,02 mm. Merkmal Click-Schnellwechselsystem für Stufenleisten/-backen. Kurze Umrüstzeiten und hohe Flexibilität. Vollständig gekapselte und nitrierte Spindel (erhöhte Funktionssicherheit, optimierter Späneschutz, minimaler Reinigungsaufwand). Verwendung Universelles Spannsystem für Bearbeitungszentren. Lieferumfang Inklusive 2 Stufenbacken, 1 Handkurbel, 4 Spannpratzen und 1 Stiftschlüssel. Sonderzubehör; Ausricht- und Fixiersatz siehe Nr. 360530. Werkstückanschlag und Ersatzkurbel siehe Nr. 360555 / 2650 und 360800. Handkurbelverlängerung siehe Nr. 360850. Spannbacken siehe auch Nr. 361380-361770 und 362400-362600. Ersatz-Stufenbacken siehe Nr. 361400/1420. Hinweis Stufenleisten Click-System für randnahes Bohren und zum Spannen flacher Werkstücke siehe Nr. 361950/1960/1970. Stufenbacken siehe Nr. 361400/1420. Typ 1 125 NC-Hochdruckspanner Version LC 1949,- -360510 Spannkraft bis maximal kN 40 Gewicht kg 34 L mm 446 a mm 398 b mm 0-182 c-0,02 mm 100 d mm 131-313 h mm 39,5 IH7 mm 20 m mm 180 n H7 mm 20 r ±0,015 mm 118 t mm 144 Farbcode für passendes Zubehör Gewinde zur Aufnahme ALLMATIC HD-Backen 362400 362600. Befestigungsbohrungen für Stufenleisten Nr. 361950 bis 361970. Führungsbahn induktiv gehärtet und geschliffen. Wartungsfreie Hochdruckspindel mit konstanter Druckleistung durch verschleißfesten rein mechanisch arbeitenden Kraftverstärker. Kein Nachlassen der Spannkraft. Spannbacken mit Click-Schnellwechselsystem Weiche Backe Verwendung Zur Herstellung von Formbacken. Verwendung Spannen von weichen Materialien. b/ Hinweis Aufnahme von Click-Stufenleisten Nr. 361950/1960/1970. i 360520 360525 für Typ 125 für Typ 125 I HWWSJW Weiche Backe-Paar Einsatzstahl 21 MnCr5 244,- H-36 0525 Spannbacke mit Kreuzriffelung-Paar Stahl gehärtet 370,- b mm 125 b mm 125,6 h mm 39,8 h mm 40,1 1 mm 22 I mm 12 fiir Typ 125 passend zu Farbcode 1 1 passendzu Farbcode Prismen backen Verwendung; Spannen von Rundteilen, vertikal 16-74 mm; horizontal 12-40 mm. fiir Typ 125 -360540 Prismenbacken-Paar Stahl gehärtet 444,- b mm 125,6 h mm 39,8 1 mm 15 passendzu Farbcode 1 1 Winkeltrieb Verwendung Zum Anschrauben am Spindelende bei erschwerter Zugänglichkeit. 360540 für Typ 125 s 36 0580 Winkeltrieb 238,- passend zu Farbcode Farbcode LC-Garant TC LC Titan Basic Titan 2 Gewinde M8 für Werkstückanschlag Nr. 36 0555/36 2650. Austrittsöffnung für Kühlmittel und Späne 4 Ringmarkierungen zur Spannkraftkontrolle. 360580 848 Hoffmann Group Katalog 47
