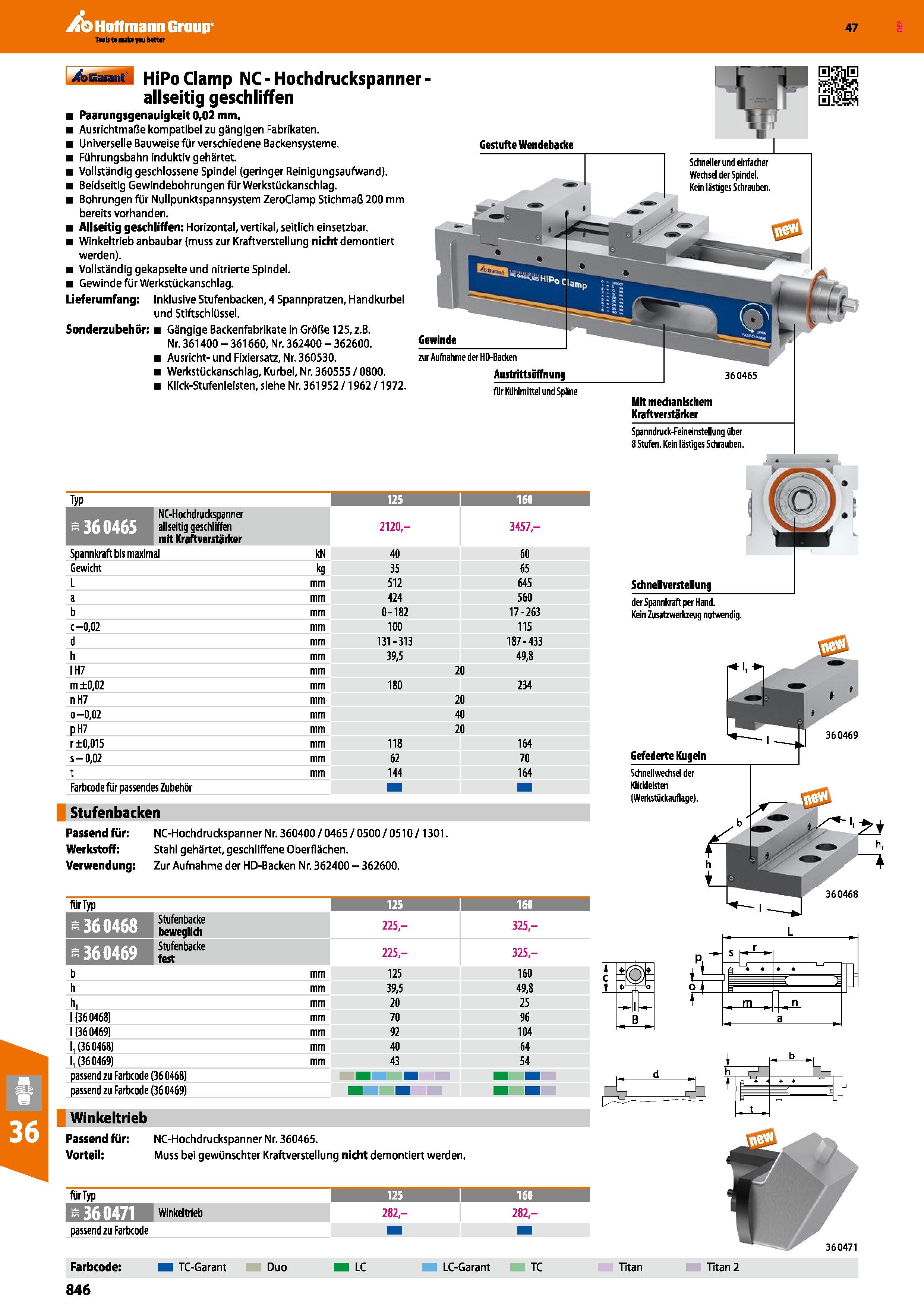

HiPoClamp NC-Hochdruckspanner-allseitig geschliffen Paarungsgenauigkeit 0,02 mm Ausrichtmaße kompatibel zu gängigen Fabrikaten Universelle Bauwei

HiPoClamp NC-Hochdruckspanner-allseitig geschliffen Paarungsgenauigkeit 0,02 mm. Ausrichtmaße kompatibel zu gängigen Fabrikaten. Universelle Bauweise für verschiedene Backensysteme. Führungsbahn induktiv gehärtet. Vollständig geschlossene Spindel (geringer Fieinigungsaufwand). Beidseitig Gewindebohrungen für Werkstückanschlag. Bohrungen für Nullpunktspannsystem ZeroClamp Stichmaß 200 mm bereits vorhanden. Allseitig geschliffen Horizontal, vertikal, seitlich einsetzbar. Winkeltrieb anbaubar (muss zur Kraftverstellung nicht demontiert werden). Vollständig gekapselte und nitrierte Spindel. Gewinde für Werkstückanschlag. Lieferumfang Inklusive Stufenbacken, 4 Spannpratzen, Handkurbel und Stiftschlüssel. Sonderzubehör Gängige Backenfabrikate in Größe 125, z.B. Nr. 361400 361660, Nr. 362400 362600. Ausricht- und Fixiersatz, Nr. 360530. Werkstückanschlag, Kurbel, Nr. 360555 / 0800. Klick-Stufenleisten, siehe Nr. 361952 /1962 /1972. Gestufte Wendebacke Schneller und einfacher Wechsel der Spindel. Kein lästiges Schrauben. 360465 Gewinde zur Aufnahme der HD-Backen Austrittsöffnung für Kühlmittel und Späne Mit mechanischem Kraftverstärker Spanndrock-Feineinstellung über 8 Stufen. Kein lästiges Schrauben. Typ 125 1 160 -360465 NC-Hochdruckspanner allseitig geschliffen mit Kraftverstärker 2120,- 3457,- Spannkraft bis maximal kN 40 60 Gewicht kg 35 65 L mm 512 645 a mm 424 560 b mm 0-182 17-263 c-0,02 mm 100 115 d mm 131-313 187 433 h mm 39,5 49,8 IH7 mm 20 m ±0,02 mm 180 234 nH7 mm 20 o-0,02 mm 40 pH7 mm 20 r ±0,015 mm 118 164 s 0,02 mm 62 70 t mm 144 164 Farbcodefür passendes Zubehör Stufenbacken Winkeltrieb Sdinellverstellung der Spannkraft per Hand. Kein Zusatzwerkzeug notwendig. Passend für NC-Hochdruckspanner Nr. 360400 / 0465 / 0500 / 0510 /1301. Werkstoff Stahl gehärtet, geschliffene Oberflächen. Verwendung Zur Aufnahme der HD-Backen Nr. 362400 362600. für Typ 1 125 160 j -360468 Stufen backe beweglich 225,- 325,- -360469 Stufen backe fest 225,- 325- b mm 125 160 h mm 39,5 49,8 mm 20 25 1(360468) mm 70 96 1(360469) mm 92 104 1,(360468) mm 40 64 1,(360469) mm 43 54 passend zu Farbcode (36 0468) 1 1 1 Passend für NC-Hochdruckspanner Nr. 360465. Vorteil Muss bei gewünschter Kraftverstellung nicht demontiert werden. für Typ W 125 i 160 I -360471 11111 282,- 282- passendzu Farbcode 360471 Farbcode TC-Garant Duo LC LC-Garant TC Titan Titan 2 846 Hoffmann Group Katalog 47 4ana M
