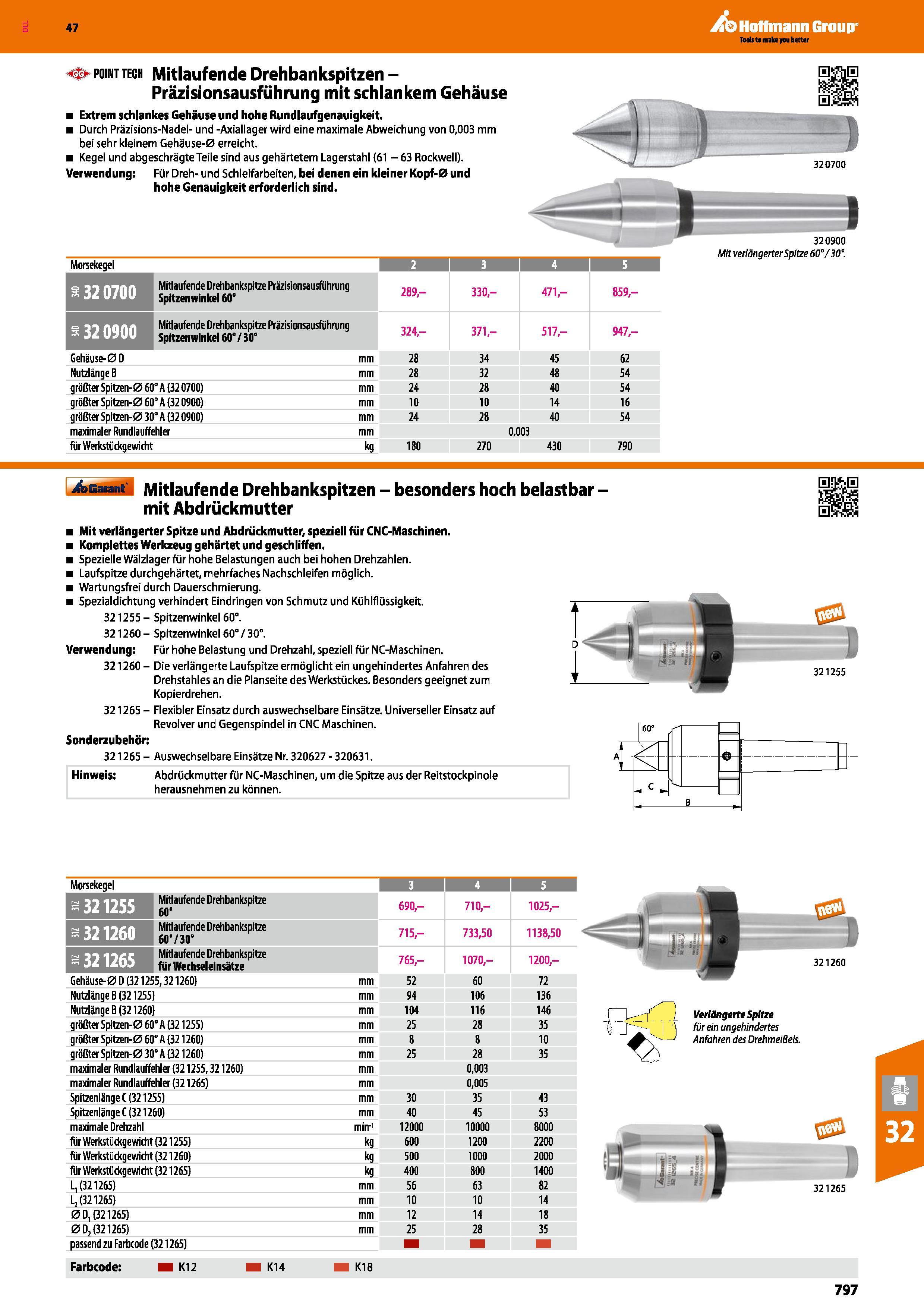

Mitlaufende Drehbankspitzen -Präzisionsausführung mit schlankem Gehäuse Extrem schlankes Gehäuse und hohe Rundlaufgenauigkeit. Durch Präzisions-Nadel- und -Axiallager wird eine maximale Abweichung von 0,003 mm bei sehr kleinem Gehäuse-0 erreicht. Kegel und abgeschrägte Teile sind aus gehärtetem Lagerstahl (61 63 Rockwell). Verwendung; Für Dreh- und Schleifarbeiten, bei denen ein kleiner Kopf-0 und hohe Genauigkeit erforderlich sind. I Morsekeqel 2 3 4 5 Mitlaufende Drehbankspitze Präzisionsausführung Spitzenwinkel 60" 289,- 330,- 471, 859,- 3 32 0900 Mitlaufende Drehbankspitze Präzisionsausführung Spitzenwinkel 60"/30° 324,- 371,- 517,- 947- Gehäuse-0 D mm 28 34 45 62 Nutzlänge B mm 28 32 48 54 größter Spitzen-0 60° A (32 0700) mm 24 28 40 54 größter Spitzen-0 60° A (32 0900) mm 10 10 14 16 größter Spitzen-0 30° A (32 0900) mm 24 28 40 54 maximaler Rundlauffehler mm 0,003 für Werkstückgewicht kg 180 270 430 790 32 0900 Mit verlängerter Spitze 60°/30°. jSo Garant Mitlaufende Drehbankspitzen besonders hoch belastbar -mit Abdrückmutter Mit verlängerter Spitze und Abdrückmutter, speziell für CNC-Maschinen. Komplettes Werkzeug gehärtet und geschliffen. Spezielle Wälzlager für hohe Belastungen auch bei hohen Drehzahlen. Laufspitze durchgehärtet, mehrfaches Nachschleifen möglich. Wartungsfrei durch Dauerschmierung. Spezialdichtung verhindert Eindringen von Schmutz und Kühlflüssigkeit. 321255 Spitzenwinkel 60°. 321260 Spitzenwinkel 60°/ 30°. Verwendung Für hohe Belastung und Drehzahl, speziell für NC-Maschinen. 321260 Die verlängerte Laufspitze ermöglicht ein ungehindertes Anfahren des Drehstahles an die Planseite des Werkstückes. Besonders geeignet zum Kopierdrehen. 321265 Flexibler Einsatz durch auswechselbare Einsätze. Universeller Einsatz auf Revolver und Gegenspindel in CNC Maschinen. Sonderzubehör 321265 Auswechselbare Einsätze Nr. 320627 320631. Hinweis Abdrückmutter für NC-Maschinen, um die Spitze aus der Reitstockpinoie herausnehmen zu können. -1 S ) L 321255 Morsekegel 3 I 4 1 5 321255 Mitlaufende Drehbankspitze 60" 690- 710- 1025,- a321260 Mitlaufende Drehbankspitze 60"/30° 715,- 733,50 1138,50 321265 Mitlaufende Drehbankspitze für Wechseleinsätze 765- 1070- 1200,- Gehäuse-0 D (321255,321260) mm 52 60 72 Nutzlänge B (321255) mm 94 106 136 Nutzlänge B (321260) mm 104 116 146 größter Spitzen-0 60° A (321255) mm 25 28 35 größter Spitzen-0 60° A (321260) mm 8 8 10 größter Spitzen-0 30° A (321260) mm 25 28 35 maximaler Rundlauffehler (321255,321260) mm 0,003 maximaler Rundlauffehler (321265) mm 0,005 Spitzenlänge C (321255) mm 30 35 43 Spitzenlänge C (321260) mm 40 45 53 maximale Drehzahl min-' 12000 10000 8000 für Werkstuckgewicht (321255) kg 600 1200 2200 für Werkstückgewicht (321260) kg 500 1000 2000 für Werkstückgewicht (321265) kg 400 800 1400 L, (321265) mm 56 63 82 Lj (321265) mm 10 10 14 00,(321265) mm 12 14 18 0D, (321265) mm 25 28 35 passend zu Farbcode (321265) Q if i Verlängirti Spitzt I für ein ungehindertes Anfahren des Drehmaßeis. S jiyi ) I 321265 Farbcode K12 K14 K18 797 Katalog 47 Hoffmann Group pointtech
