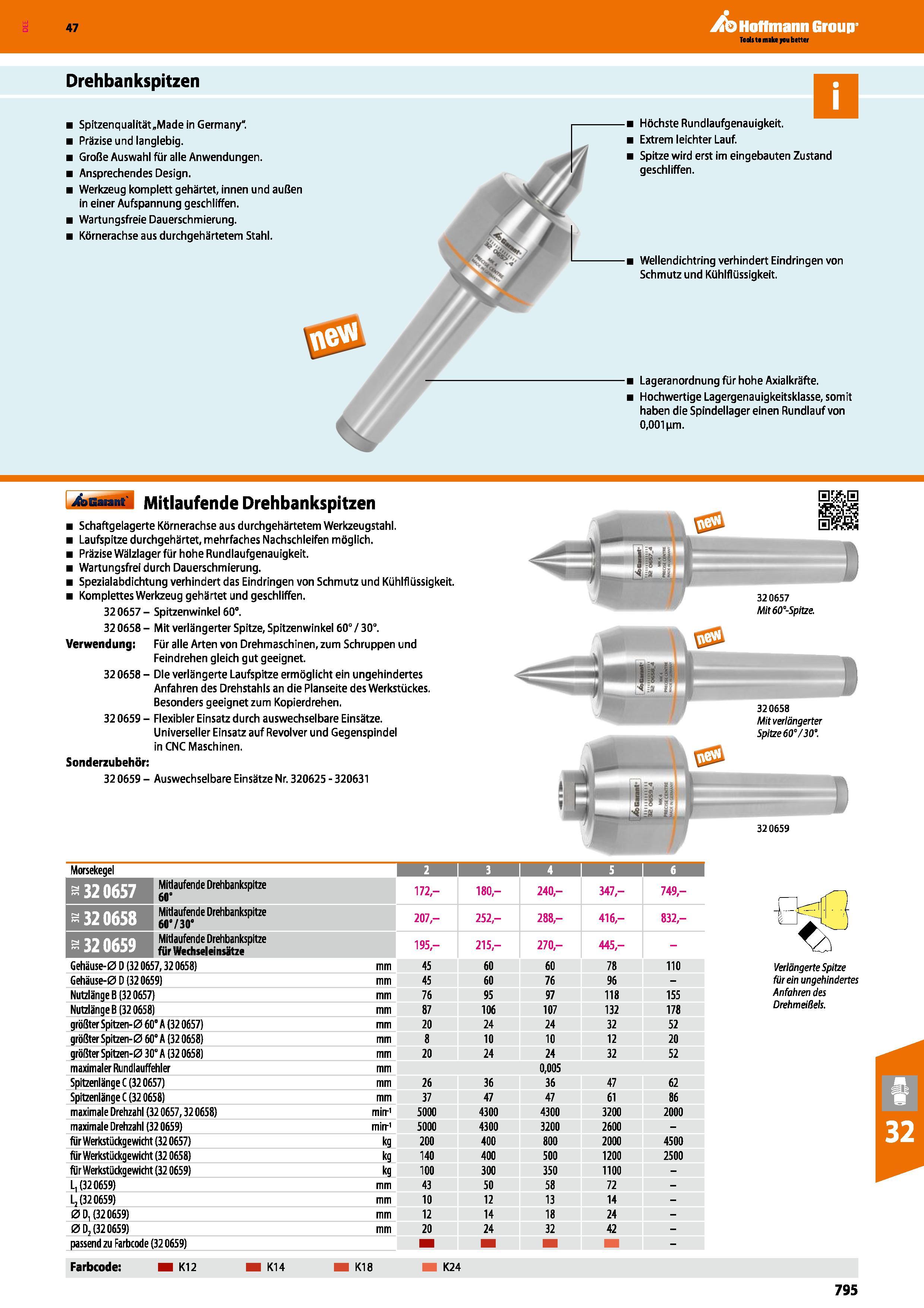

Drehbankspitzen Höchste Rundlaufgenauigkeit Extrem leichter Lauf Spitze wird erst im eingebauten Zustand geschliffen Wellendichtring verhindert E

Drehbankspitzen Höchste Rundlaufgenauigkeit. Extrem leichter Lauf. Spitze wird erst im eingebauten Zustand geschliffen. Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit. Lageranordnung für hohe Axialkräfte. Hochwertige Lagergenauigkeitsklasse, somit haben die Spindellager einen Rundlauf von 0,001 um. Spitzenqualität „Made in Germany". Präzise und langlebig. Große Auswahl für alle Anwendungen. Ansprechendes Design. Werkzeug komplett gehärtet, innen und außen in einer Aufspannung geschliffen. Wartungsfreie Dauerschmierung. Körnerachse aus durchgehärtetem Stahl. Mitlaufende Drehbankspitzen Schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl. Laufspitze durchgehärtet, mehrfaches Nachschleifen möglich. Präzise Wälzlager für hohe Rundlaufgenauigkeit. Wartungsfrei durch Dauerschmierung. Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit. Komplettes Werkzeug gehärtet und geschliffen. 320657 Spitzenwinkel 60°. 32 0658 Mit verlängerter Spitze, Spitzenwinkel 60° / 30°. Verwendung Für alle Arten von Drehmaschinen, zum Schruppen und Feindrehen gleich gut geeignet. 32 0658 Die verlängerte Laufspitze ermöglicht ein ungehindertes Anfahren des Drehstahls an die Planseite des Werkstückes. Besonders geeignet zum Kopierdrehen. 32 0659 Flexibler Einsatz durch auswechselbare Einsätze. Universeller Einsatz auf Revolver und Gegenspindel in CNC Maschinen. Sonderzubehör 32 0659 Auswechselbare Einsätze Nr. 320625 320631 Morsekegel 2 I 3 I 4 I s I 6 I 32 0657 Mitlaufende Drehbankspitze 60° 172,- 180,- 240,- 347,- 749,- a 32 0658 Mitlaufende Drehbankspitze 60730° 207- 252,- 1 OO oo fN 416,- 832,- -320659 Mitlaufende Drehbankspitze für Wechseleinsätze 195,- 215,- 270,- 445,- Gehäuse-0 D (32 0657,32 0658) mm 45 60 60 78 110 Gehäuse-0 D (32 0659) mm 45 60 76 96 Nutzlänge B (32 0657) mm 76 95 97 118 155 Nutzlänge B (32 0658) mm 87 106 107 132 178 größter Spitzen-0 60° A (32 0657) mm 20 24 24 32 52 größter Spitzen-0 60° A (32 0658) mm 8 10 10 12 20 größter Spitzen-0 30° A (32 0658) mm 20 24 24 32 52 maximaler Rundlauffehler mm 0,005 Spitzenlänge C (32 0657) mm 26 36 36 47 62 Spitzenlänge C (32 0658) mm 37 47 47 61 86 maximale Drehzahl (32 0657,32 0658) min-1 5000 4300 4300 3200 2000 maximale Drehzahl (320659) mirr1 5000 4300 3200 2600 für Werkstückgewicht (32 0657) kg 200 400 800 2000 4500 für Werkstückgewicht (32 0658) kg 140 400 500 1200 2500 flj r Werkst ückg ewicht (32 0659) kg 100 300 350 1100 L, (320659) mm 43 50 58 72 L; (320659) mm 10 12 13 14 0 D, (32 0659) mm 12 14 18 24 0 D, (32 0659) mm 20 24 32 42 passend zu Farbcode (32 0659) Verlängerte Spitze für ein ungehindertes Anfahren des Drehmeißels. Farbcode K12 K14 K18 K24 320657 Mit60°-Spitze. 320658 Mit verlängerter Spitze 60°/30‘. 320659 795
