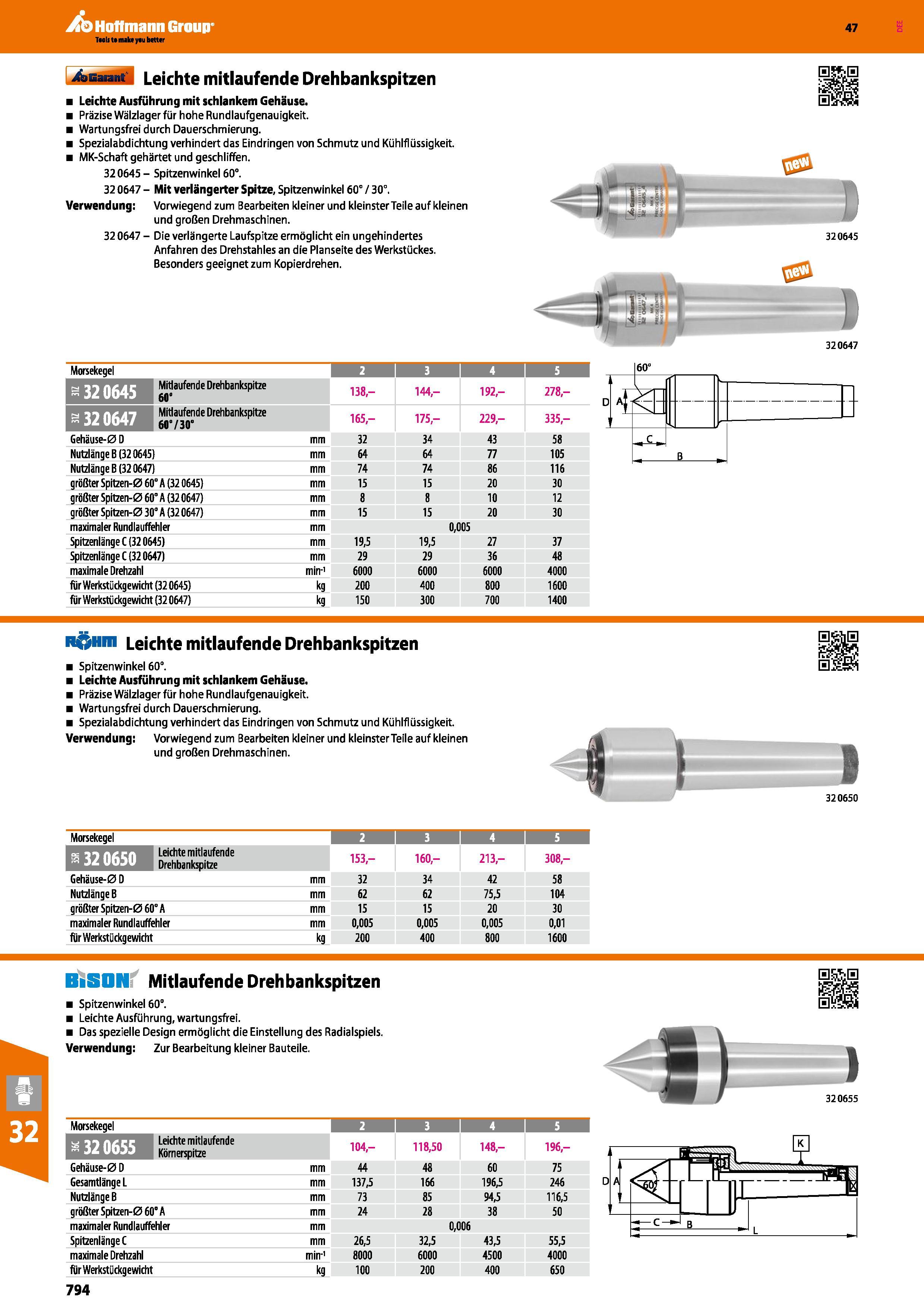

Leichte mitlaufende Drehbankspitzen Leichte Ausführung mit schlankem Gehäuse Präzise Wälzlager für hohe Rundlaufgenauigkeit Wartungsfrei durch Da

Leichte mitlaufende Drehbankspitzen Leichte Ausführung mit schlankem Gehäuse. Präzise Wälzlager für hohe Rundlaufgenauigkeit. Wartungsfrei durch Dauerschmierung. Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit. MK-Schaft gehärtet und geschliffen. 320645 Spitzenwinkel 60°. 32 0647 Mit verlängerter Spitze, Spitzenwinkel 60° / 30°. Verwendung Vorwiegend zum Bearbeiten kleiner und kleinster Teile auf kleinen und großen Drehmaschinen. 32 0647 Die verlängerte Laufspitze ermöglicht ein ungehindertes Anfahren des Drehstahles an die Planseite des Werkstückes. Besonders geeignet zum Kopierdrehen. 320647 Marsekegel 1 2 1 3 I 4 1 5 -320645 Mitlaufende Drehbankspitze 60" 138,- 144,- 192- 278,- b 32 0647 Mitlaufende Drehbankspitze 60730° 165,- 175,- 229,- 335,- Gehäuse-0 D mm 32 34 43 58 Nutzlänge B (32 0645) mm 64 64 77 105 Nutzlänge B (320647) mm 74 74 86 116 größter Spitzen-0 60° A (32 0645) mm 15 15 20 30 größter Spitzen-0 60° A (32 0647) mm 8 8 10 12 größter Spitzen-0 30° A (32 0647) mm 15 15 20 30 maximaler Rundlauffehler mm 0,005 Spitzenlänge C (32 0645) mm 19,5 19,5 27 37 Spitzenlänge C (32 0647) mm 29 29 36 48 maximale Drehzahl min-1 6000 6000 6000 4000 für Werkstuckgewicht (32 0645) kg 200 400 800 1600 für Werkstuckgewicht (32 0647) kg 150 300 700 1400 60” ä RÖHm Leichte mitlaufende Drehbankspitzen Spitzenwinkel 60°. Leichte Ausführung mit schlankem Gehäuse. Präzise Wälzlager für hohe Rundlaufgenauigkeit. Wartungsfrei durch Dauerschmierung. Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit. Verwendung Vorwiegend zum Bearbeiten kleiner und kleinster Teile auf kleinen und großen Drehmaschinen. Morsekegel 1 2 I 3 4 I 5 Leichte mitlaufende Drehbankspitze 153,- 160,- 213,- 308,- Gehäuse-0 D mm 32 34 42 58 Nutzlänge B mm 62 62 75,5 104 größter Spitzen-0 60° A mm 15 15 20 30 maximaler Rundlauffehler mm 0,005 0,005 0,005 0,01 für Werkstuckgewicht kg 200 400 800 1600 BiSON Mitlaufende Drehbankspitzen Spitzenwinkel 60°. Leichte Ausführung, wartungsfrei. Das spezielle Design ermöglicht die Einstellung des Radialspiels. Verwendung Zur Bearbeitung kleiner Bauteile. 320655 Morsekegel 1 2 1 3 4 1 5 Leichte mitlaufende Körnerspitze 104- 118,50 148 196- Gehäuse-0 D mm 44 48 60 75 Gesamtlänge L mm 137,5 166 196,5 246 Nutzlänge B mm 73 85 94,5 116,5 größter Spitzen-0 60° A mm 24 28 38 50 maximaler Rundlauffehler mm 0,006 Spitzenlänge C mm 26,5 32,5 43,5 55,5 maximale Drehzahl min-1 8000 6000 4500 4000 für Werkstuckgewicht kg 100 200 400 650 794 Hoffmann Group Katalog 47 4aBB üi
