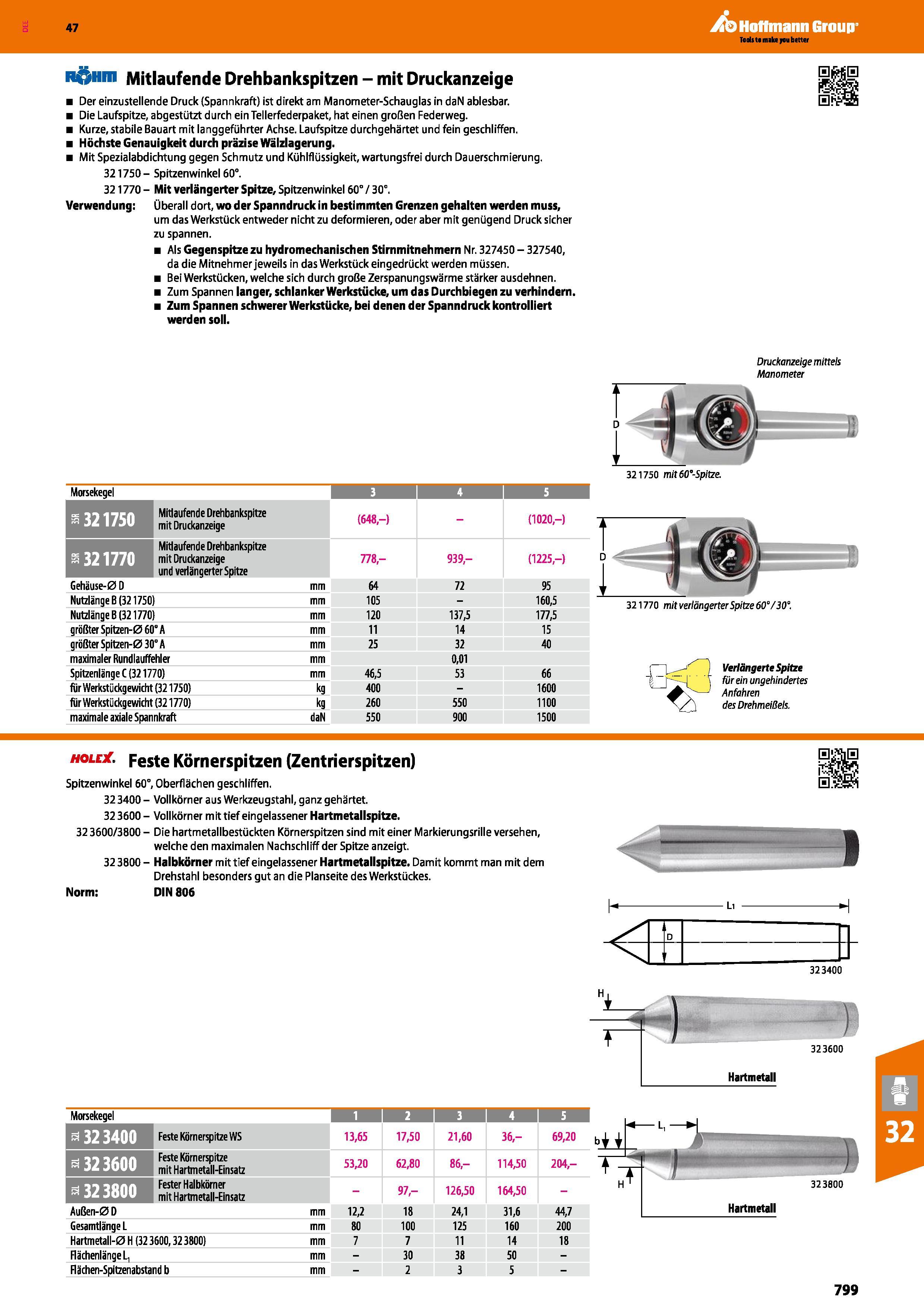

Mitlaufende Drehbankspitzen mit Druckanzeige Der einzustellende Druck (Spannkraft) ist direkt am Manometer-Schauglas in daN ablesbar. Die Laufspitze, abgestützt durch ein Tellerfederpaket, hat einen großen Federweg. Kurze, stabile Bauart mit langgeführter Achse. Laufspitze durchgehärtet und fein geschliffen. Höchste Genauigkeit durch präzise Wälzlagerung. Mit Spezialabdichtung gegen Schmutz und Kühlflüssigkeit, wartungsfrei durch Dauerschmierung. 321750 Spitzenwinkel 60°. 321770 Mit verlängerter Spitze, Spitzenwinkel 60° / 30°. Verwendung Überall dort, wo der Spanndruck in bestimmten Grenzen gehalten werden muss, um das Werkstück entweder nicht zu deformieren, oder aber mit genügend Druck sicher zu spannen. Als Gegenspitze zu hydromechanischen Stirnmitnehmern Nr. 327450 327540, da die Mitnehmer jeweils in das Werkstück eingedrückt werden müssen. BeiWerkstücken, welche sich durch große Zerspanungswärme stärker ausdehnen. Zum Spannen langer, schlanker Werkstücke, um das Durchbiegen zu verhindern. Zum Spannen schwerer Werkstücke, bei denen der Spanndruck kontrolliert werden soll. Marsekegel 3 I 4 I 5 Mitlaufende Drehbankspitze mit Druckanzeige (648,-) (1020,-) 321770 Mitlaufende Drehbankspitze mit Druckanzeige und verlängerter Spitze 778,- 939,- (1225,-) Gehäuse-0 D mm 64 72 95 Nutzlänge B (321750) mm 105 160,5 Nutzlänge B (321770) mm 120 137,5 177,5 größter Spitzen-0 60° A mm 11 14 15 größter Spitzen-0 30° A mm 25 32 40 maximaler Rundlauffehler mm 0,01 Spitzenlänge C (321770) mm 46,5 53 66 für Werkstückgewicht (321750) kg 400 1600 für Werkstückgewicht (321770) kg 260 550 1100 maximale axiale Spannkraft daN 550 900 1500 Druckanzeige mittels Manometer 321750 mit60°-Spltze. 321770 mit verlängerter Spitze 60°/30°. j _- j Verlängerte Spitze T -r J \ für ein ungehindertes Anfahren des Drehmeißels. holcX. Feste Körnerspitzen (Zentrierspitzen) Spitzenwinkel 60°, Oberflächen geschliffen. 32 3400 Vollkörner aus Werkzeugstahl, ganz gehärtet. 32 3600 Vollkörner mit tief eingelassener Hartmetallspitze. 32 3600/3800 Die hartmetallbestückten Körnerspitzen sind mit einer Markierungsrille versehen, welche den maximalen Nachschliff der Spitze anzeigt. 32 3800 Halbkörner mit tief eingelassener Hartmetallspitze. Damit kommt man mit dem Drehstahl besonders gut an die Planseite des Werkstückes. Norm DIN 806 323400 Morsekegel 1 1 I 2 1 3 1 4 1 5 Feste Körnerspitze WS 13,65 17,50 21,60 36,- 69,20 -323600 Feste Körnerspitze mit Hartmetall-Einsatz 53,20 62,80 86,- 114,50 204- -323800 Fester Halbkörner mit Hartmetall-Einsatz 97,- 126,50 164,50 Außen-0 D mm 12,2 18 24,1 31,6 44,7 Gesamtlänge L mm 80 100 125 160 200 Hartmetall-0 H (32 3600,32 3800) mm 7 7 11 14 18 Flächenlänge L. mm 30 38 50 Flächen-Spitzenabstand b mm 2 3 5 799 Katalog 47 Hoffmann Group R Hm
