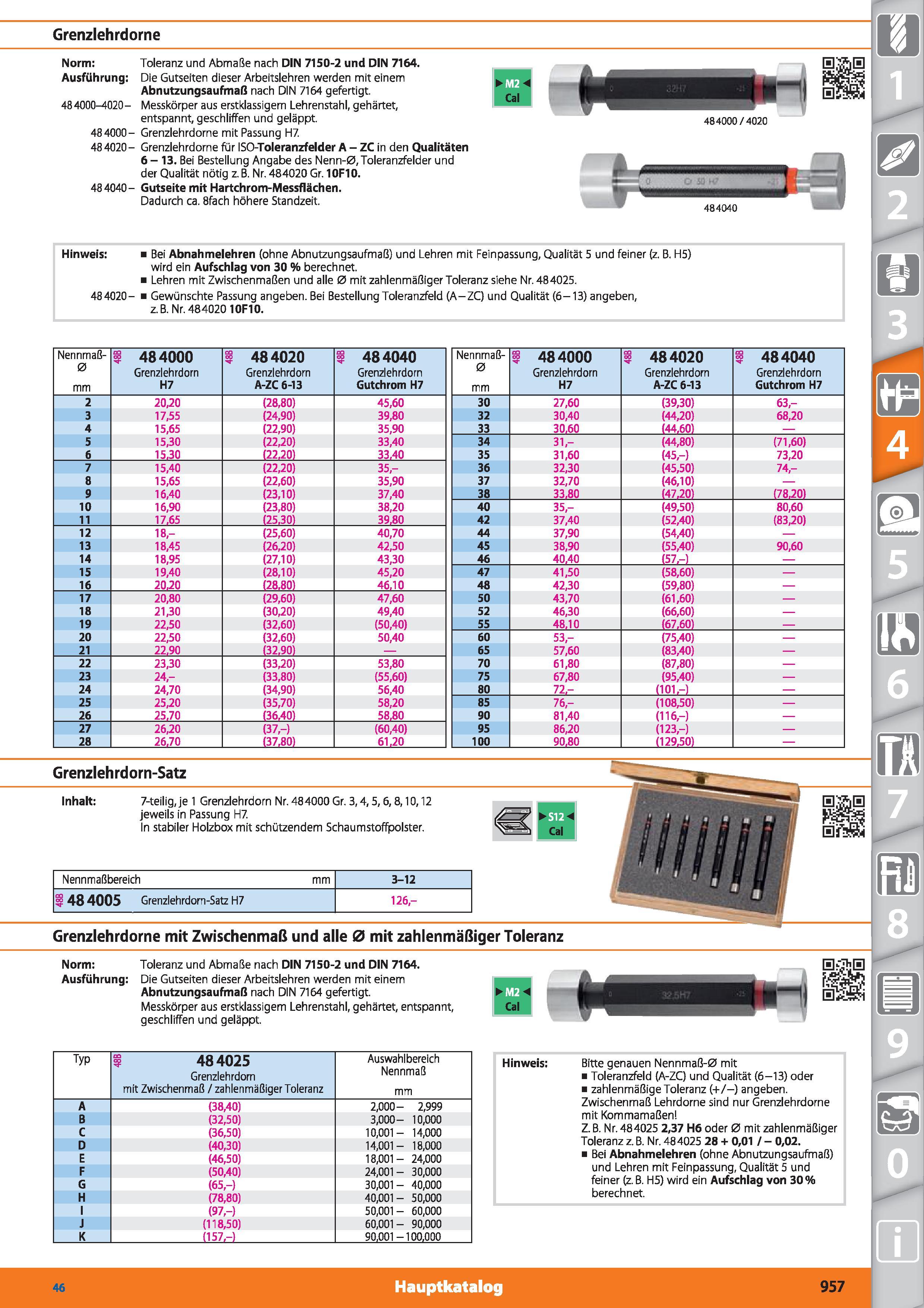

Grenzlehrdorne Norm Toleranz und Abmaße nach DIN 7150-2 und DIN 7164. Ausführung Die Gutseiten dieser Arbeitslehren werden mit einem Abnutzungsaufmaß nach DIN 7164 gefertigt. 484000-4020- Messkörper aus erstklassigem Lehrenstahl, gehärtet, entspannt, geschliffen und geläppt. 484000- Grenzlehrdorne mit Passung H7. 48 4020 - Grenzlehrdorne für ISO-Toleranzfelder A - ZC in den Qualitäten 6 - 13. Bei Bestellung Angabe des Nenn-0,Toleranzfelder und der Qualität nötig z. B. Nr. 484020 Gr. 10F10. 484040- Gutseite mit Hartchrom-Messflächen. Dadurch ca. 8fach höhere Standzeit. Cal 484000 / 4020 484040 Hinweis Bei Abnahmelehren (ohne Abnutzungsaufmaß) und Lehren mit Feinpassung, Qualität 5 und feiner (z. B. H5) wird ein Aufschlag von 30 % berechnet. Lehren mit Zwischenmaßen und alle 0 mit zahlenmäßiger Toleranz siehe Nr. 484025. 484020- Gewünschte Passung angeben. Bei Bestellung Toleranzfeld (A-ZC) und Qualität (6-13) angeben, z. B. Nr. 484020 10F10. Nennmaß- 0 mm 1 484000 Grenzlehrdorn H7 i 484020 Grenzlehrdorn A-ZC 6-13 i 484040 Grenzlehrdorn Gutchrom H7 Nennmaß- 0 mm 484000 Grenzlehrdorn H7 i 484020 Grenzlehrdorn A-ZC 6-13 I 484040 Grenzlehrdorn Gutchrom H7 2 20,20 (28,80) 45,60 30 27,60 (39,30) 63,- 3 17,55 (24,90) 39,80 32 30,40 (44,20) 68,20 4 15,65 (22,90) 35,90 33 30.60 (44.60) 5 15,30 (22,20) 33,40 34 31- (44,80) (71,60) 6 15.30 (22,20) 33.40 35 31,60 (45,-) 73,20 7 15,40 (22,20) 35,- 36 32,30 (45,50) 74,- 8 15,65 (22,60) 35,90 37 32,70 (46,10) 9 16,40 (23,10) 37,40 38 33.80 (47,20) (78,20) 10 16,90 (23,80) 38,20 40 35- (49,50) 80,60 11 17.65 (25,30) 39.80 42 37,40 (52,40) (83,20) 12 18- (25,60) 40,70 44 37,90 (54,40) 13 18,45 (26,20) 42,50 45 38,90 (55,40) 90,60 14 18,95 (27,10) 43,30 46 40.40 (57,-) 15 19,40 (28,10) 45,20 47 41,50 (58,60) 16 20.20 (28.80) 46.10 48 42,30 (59,80) 17 20,80 (29,60) 47,60 50 43,70 (61,60) 18 21,30 (30,20) 49,40 52 46,30 (66,60) 19 22,50 (32,60) (50,40) 55 48.10 (67.60) 20 22,50 (32,60) 50,40 60 53- (75,40) 21 22.90 (32.90) 65 57,60 (83,40) 22 23,30 (33,20) 53,80 70 61,80 (87,80) 23 24- (33,80) (55,60) 75 67,80 (95,40) 24 24,70 (34,90) 56,40 80 72,- (101,-) 25 25,20 (35,70) 58,20 85 76- (108,50) 26 25.70 (36,40) 58.80 90 81,40 (116,-) 27 26,20 (37,-) (60,40) 95 86,20 (123,-) 28 26.70 (37,80) 61.20 100 90.80 (129.50) Grenzlehrdorn-Satz Inhalt 7-teilig, je 1 Grenzlehrdorn Nr. 484000 Gr. 3,4,5,6,8,10,12 jeweils in Passung H7. In stabiler Flolzbox mit schützendem Schaumstoffpolster. Cal Nennmaßbereich mm 3-12 > 48 4005 Grenzlehrdom-Satz H7 126- Grenzlehrdorne mit Zwischenmaß und alle 0 mit zahlenmäßiger Toleranz Norm Toleranz und Abmaße nach DIN 7150-2 und DIN 7164. Ausführung Die Gutseiten dieser Arbeitslehren werden mit einem Abnutzungsaufmaß nach DIN 7164 gefertigt. Messkörper aus erstklassigem Lehrenstahl, gehärtet, entspannt, geschliffen und geläppt. i Cal Typ i 484025 Grenzlehrdorn mit Zwischenmaß / zahlenmäßiger Toleranz Auswahlbereich Nennmaß mm A (38,40) 2,000- 2,999 B (32,50) 3,000- 10,000 C (36,50) 10,001- 14,000 D (40,30) 14,001- 18,000 E (46,50) 18,001- 24,000 F (50,40) 24,001- 30,000 G (65,-) 30,001- 40,000 H (78,80) 40,001- 50,000 I (97,-) 50,001- 60,000 J (118,50) 60,001- 90,000 K (157,-) 90,001-100.000 Hinweis Bitte genauen Nennmaß-0 mit Toleranzfeld (A-ZC) und Qualität (6-13) oder zahlenmäßige Toleranz (+/-) angeben. Zwischenmaß Lehrdorne sind nur Grenzlehrdorne mit Kommamaßen Z. B. Nr. 484025 2,37 H6 oder 0 mit zahlenmäßiger Toleranz z. B. Nr. 484025 28 + 0,01 / - 0,02. Bei Abnahmelehren (ohne Abnutzungsaufmaß) und Lehren mit Feinpassung, Qualität 5 und feiner (z. B. H5) wird ein Aufschlag von 30% berechnet. 46 Hauptkatalog 957
