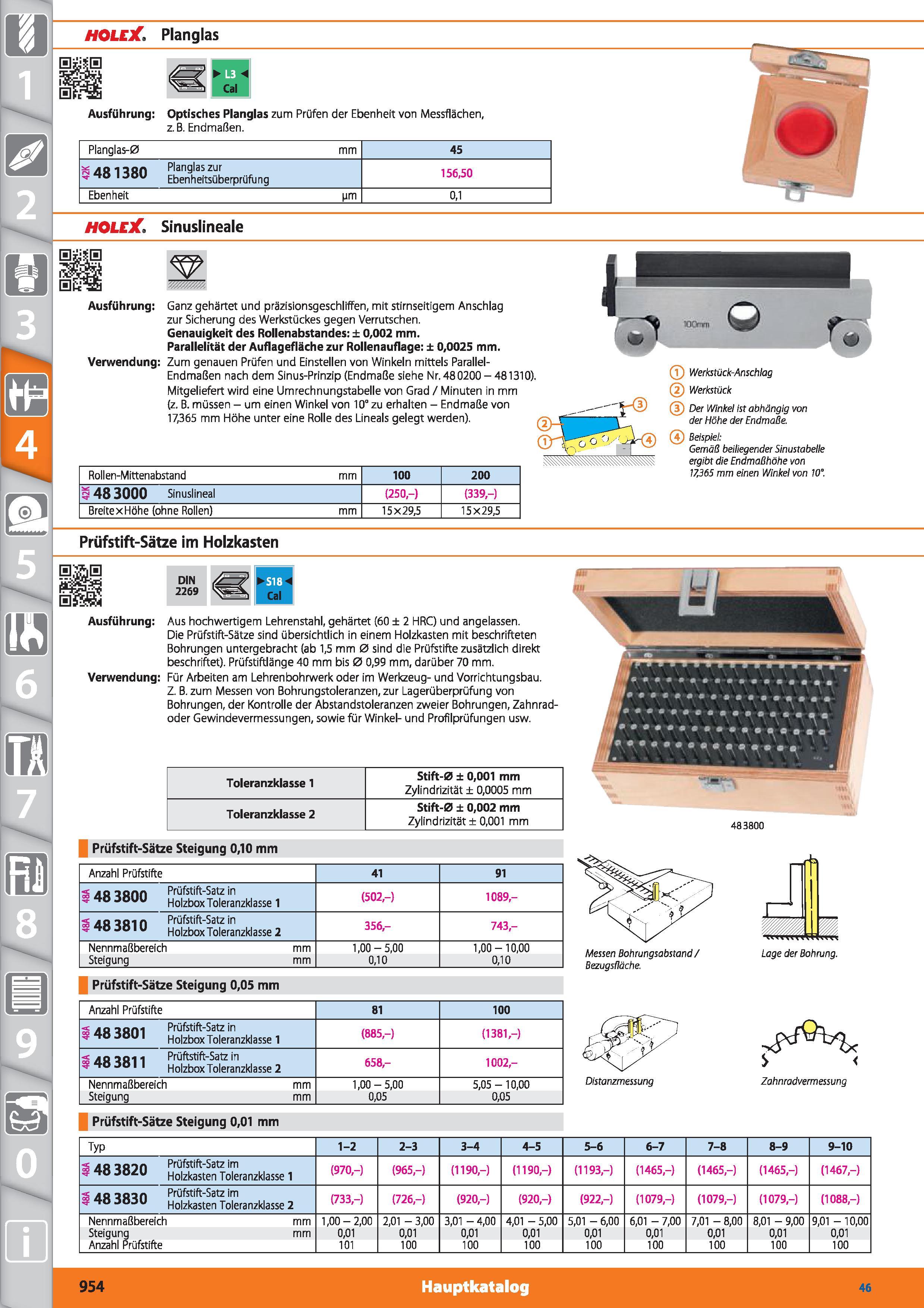

m 1 HOLEX Planglas Q Cal Ausführung Optisches Planglas zum Prüfen der Ebenheit von Messflächen, z. B. Endmaßen. Planglas-0 mm 45 -481380 Planglas zur Ebenheitsüberprüfung 156,50 Ebenheit (im 0,1 HOLEX Sinuslineale Ausführung Ganz gehärtet und präzisionsgeschliffen, mit stirnseitigem Anschlag zur Sicherung des Werkstückes gegen Verrutschen. Genauigkeit des Rollenabstandes ± 0,002 mm. Parallelität der Auflagefläche zur Rollenauflage ± 0,0025 mm. Verwendung Zum genauen Prüfen und Einstellen von Winkeln mittels Parallel- Endmaßen nach dem Sinus-Prinzip (Endmaße siehe Nr.48 0200-481310). Mitgeliefert wird eine Umrechnungstabelle von Grad / Minuten in mm (z. B. müssen - um einen Winkel von 10° zu erhalten - Endmaße von 17,365 mm Höhe unter eine Rolle des Lineals gelegt werden). Rollen-Mittenabstand mm 100 200 48 3000 Sinuslineal (250,-) (339,-) Breitex Flöhe (ohne Rollen) mm 15x29,5 15x29,5 (T) Werkstück-Anschlag (5) Werkstück (5) Der Winkel ist abhängig von der Höhe der Endmaße. (4) Beispiel Gemäß beiliegender Sinustabäle ergibt die Endmaßhöhe von 17,365 mm einen Winkel von 10°. Prüfstift-Sätze im Holzkasten DIN 2269 Ausführung Aus hochwertigem Lehrenstahl, gehärtet (60 ± 2 HRC) und angelassen. Die Prüfstift-Sätze sind übersichtlich in einem Holzkasten mit beschrifteten Bohrungen untergebracht (ab 1,5 mm 0 sind die Prüfstifte zusätzlich direkt beschriftet). Prüfstiftlänge 40 mm bis 0 0,99 mm, darüber 70 mm. Verwendung Für Arbeiten am Lehrenbohrwerk oder im Werkzeug- und Vorrichtungsbau. Z. B. zum Messen von Bohrungstoleranzen, zur Lagerüberprüfung von Bohrungen, der Kontrolle der Abstandstoleranzen zweier Bohrungen, Zahnradoder Gewindevermessungen, sowie für Winkel- und Profilprüfungen usw. Toleranzklasse 1 Stift-0 ± 0,001 mm Zylindrizität ± 0,0005 mm Toleranzklasse 2 Stift-0 ± 0,002 mm Zylindrizität ± 0,001 mm Prüfstift-Sätze Steigung 0,10 mm Prüfstift-Sätze Steigung 0,05 mm Prüfstift-Sätze Steigung 0,01 mm Anzahl Prüfstifte 41 91 i 48 3800 Prüfstift-Satz in Flolzbox Toleranzklasse 1 (502,-) 1089- i 48 3810 Prüfstift-Satz in Flolzbox Toleranzklasse 2 356- 743- Nennmaßbereich mm 1,00-5,00 1,00-10,00 Steigung mm 0,10 0,10 483800 Messen Bohrungsabstand/ Bezugsfläche. Anzahl Prüfstifte 81 100 1483801 Prüfstift-Satz in Flolzbox Toleranzklasse 1 (885,-) (1381,-) 1483811 Prüftstift-Satz in Flolzbox Toleranzklasse 2 658,- 1002- Nennmaßbereich mm 1,00-5,00 5,05-10,00 Steigung mm 0,05 0,05 Distanzmessung Lage der Bohrung. Zahnradvermessung Typ 1-2 2-3 3-4 4-5 5-6 6-7 7-8 8-9 9-10 1483820 Prüfstift-Satz im Holzkasten Toleranzklasse 1 (970,-) (965,-) (1190,-) (1190,-) (1193,-) (1465,-) (1465,-) (1465,-) (1467,-) 1483830 Prüfstift-Satz im Holzkasten Toleranzklasse 2 (733,-) (726,-) (920,-) (920,-) (922,-) (1079,-) (1079,-) (1079,-) (1088,-) Nennmaßbereid mm 1,00-2,00 2,01 - 3,00 3,01 - 4,00 4,01 - 5,00 5,01 - 6,00 6,01 - 7,00 7,01 - 8,00 8,01 - 9,00 9,01 -10,00 Steigung mm 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Anzahl Prüfstifte 101 100 100 100 100 100 100 100 100 954 Hauptkatalog 46
