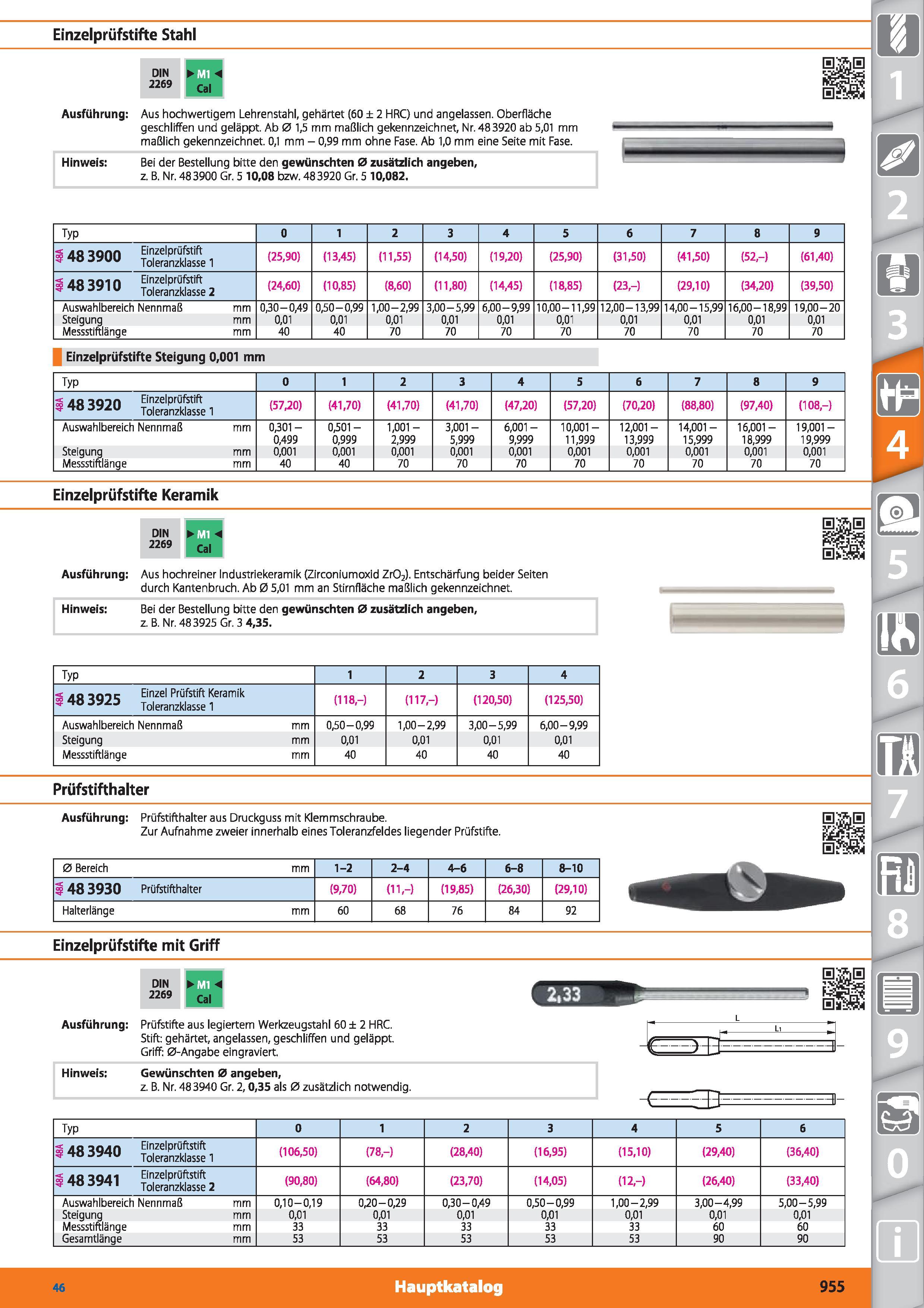

Einzelprüfstifte Stahl DIN MI 2269 öl Ausführung Hinweis Aus hochwertigem Lehrenstahl, gehärtet (60 ± 2 HRC) und angelassen. Oberfläche geschliffen und geläppt. Ab 0 1,5 mm maßlich gekennzeichnet, Nr. 483920 ab 5,01 mm maßlich gekennzeichnet. 0,1 mm - 0,99 mm ohne Fase. Ab 1,0 mm eine Seite mit Fase. Bei der Bestellung bitte den gewünschten 0 zusätzlich angeben, z. B. Nr. 483900 Gr. 5 10,08 bzw. 483920 Gr. 5 10,082. Typ 0 1 2 3 4 5 6 7 8 9 1483900 Einzelprüfstift Toleranzklasse 1 (25,90) (13,45) (11,55) (14,50) (19,20) (25,90) (31,50) (41,50) (52,-) (61,40) 1483910 Einzelprüfstift Toleranzklasse 2 (24,60) (10,85) (8,60) (11,80) (14,45) (18,85) (23,-) (29,10) (34,20) (39,50) Auswahlbereich Nennmaß mm 0,30-0,49 0,50-0,99 1,00-2,99 3,00-5,99 6,00-9,99 10,00-11,99 12,00-13,99 14,00-15,99 16,00-18,99 19,00-20 Steigung mm 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Messstiftlänge mm 40 40 70 70 70 70 70 70 70 70 Einzelprüfstifte Steigung 0,001 mm Typ 0 1 2 3 4 5 6 7 8 9 1483920 2 , (57,20) (41,70) (41,70) (41,70) (47,20) (57,20) (70,20) (88,80) (97,40) (108,-) Auswahlbereich Nennmaß mm 0,301 -0,499 0,501- 0,999 1,001 -2,999 3,001 -5,999 6,001 -9,999 10,001 11,999 12,001 13,999 14,001 -15,999 16,001 18,999 19,001 19,999 Steigung mm 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 Messstiftlänge mm 40 40 70 70 70 70 70 70 70 70 Einzelprüfstifte Keramik DIN 2269 Ausführung Aus hochreiner Industriekeramik (Zirconiumoxid Zr02). Entschärfung beider Seiten durch Kantenbruch. Ab 0 5,01 mm an Stirnfläche maßlich gekennzeichnet. Hinweis Bei der Bestellung bitte den gewünschten 0 zusätzlich angeben, z. B. Nr. 483925 Gr. 3 4,35. Typ 1 2 3 4 1483925 Einzel Prüfstift Keramik Toleranzklasse 1 (118,-) (117,-) (120,50) (125,50) Auswahlbereich Nennmaß mm 0,50-0,99 1,00-2,99 3,00-5,99 6,00-9,99 Steigung mm 0,01 0,01 0,01 0,01 Messstiftlänge mm 40 40 40 40 Prüfstifthalter Ausführung Prüfstifthalter aus Druckguss mit Klemmschraube. Zur Aufnahme zweier innerhalb eines Toleranzfeldes liegender Prüfstifte. 0 Bereich mm 1-2 2-4 4-6 6-8 8-10 M 48 3930 Prüfstifthalter (9,70) (11,-) (19,85) (26,30) (29,10) Halterlänge mm 60 68 76 84 92 Einzelprüfstifte mit Griff DIN 2269 Ausführung Prüfstifte aus legiertem Werkzeugstahl 60 ± 2 HRC. Stift gehärtet, angelassen, geschliffen und geläppt. Griff 0-Angabe eingraviert. Hinweis Gewünschten 0 angeben, z. B. Nr. 483940 Gr. 2,0,35 als 0 zusätzlich notwendig. ü ü -u (- r i i i i i i i i i i Typ 0 1 2 3 4 5 6 1483940 Einzelprüftstift Toleranzklasse 1 (106,50) (78,-) (28,40) (16,95) (15,10) (29,40) (36,40) 1483941 Einzelprüftstift Toleranzklasse 2 (90,80) (64,80) (23,70) (14,05) (12,-) (26,40) (33,40) Auswahlbereich Nennmaß mm 0,10-0,19 0,20-0,29 0,30-0,49 0,50-0,99 1,00-2,99 3,00-4,99 5,00-5,99 Steigung mm 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Messstiftlänge mm 33 33 33 33 33 60 60 Gesamtlänge mm 53 53 53 53 53 90 90 46 Hauptkatalog 955
