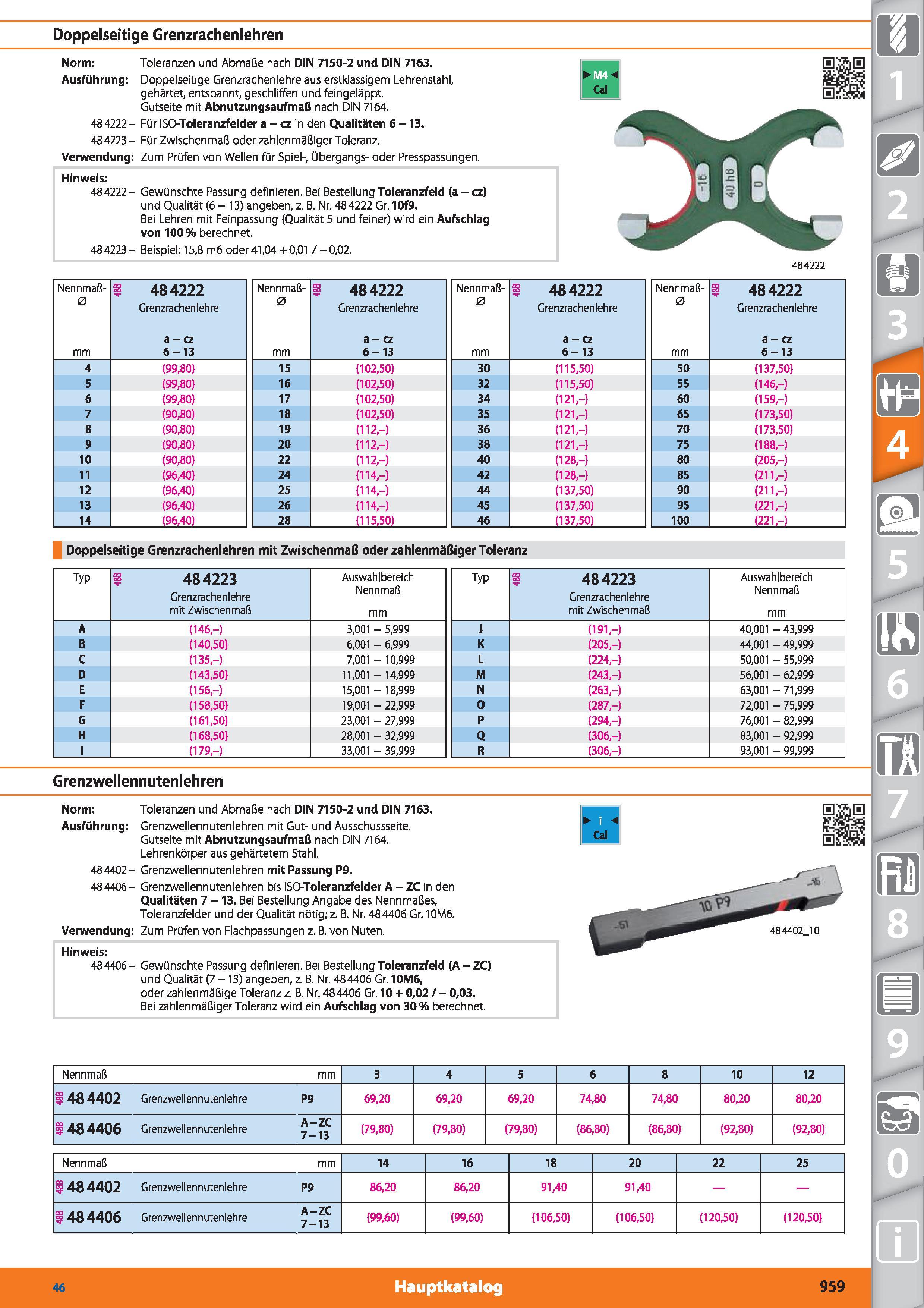

Doppelseitige Grenzrachenlehren Norm Toleranzen und Abmaße nach DIN 7150-2 und DIN 7163. Ausführung Doppelseitige Grenzrachenlehre aus erstklassigem Lehrenstahl, gehärtet, entspannt, geschliffen und feingeläppt. Gutseite mit Abnutzungsaufmaß nach DIN 7164. 48 4222 - Für ISO-Toleranzfelder a - cz in den Qualitäten 6-13. 484223- Für Zwischenmaß oder zahlenmäßiger Toleranz. Verwendung Zum Prüfen von Wellen für Spiel-, Übergangs- oder Presspassungen. Hinweis 484222- Gewünschte Passung definieren. Bei Bestellung Toleranzfeld (a - cz) und Qualität (6-13) angeben, z. B. Nr. 484222 Gr. 10f9. Bei Lehren mit Feinpassung (Qualität 5 und feiner) wird ein Aufschlag von 100% berechnet. 484223- Beispiel 15,8 m6 oder41,04 + 0,01 /-0,02. 484222 Nennmaß- 0 mm 484222 Grenzrachenlehre a - cz 6-13 Nennmaß- 0 mm 484222 Grenzrachenlehre a - cz 6-13 Nennmaß- 0 mm 1 484222 Grenzrachenlehre a - cz 6-13 Nennmaß- 0 mm 1 484222 Grenzrachenlehre a - cz 6-13 4 (99,80) 15 (102,50) 30 (115,50) 50 (137,50) 5 (99,80) 16 (102,50) 32 (115,50) 55 (146,-) 6 (99,80) 17 (102,50) 34 (121,-) 60 (159,-) 7 (90,80) 18 (102,50) 35 (121,-) 65 (173,50) 8 (90,80) 19 (112,-) 36 (121,-) 70 (173,50) 9 (90,80) 20 (112,-) 38 (121,-) 75 (188,-) 10 (90,80) 22 (112,-) 40 (128,-) 80 (205,-) 11 (96,40) 24 (114,-) 42 (128,-) 85 (211,-) 12 (96,40) 25 (114,-) 44 (137,50) 90 (211,-) 13 (96,40) 26 (114,-) 45 (137,50) 95 (221,-) 14 (96,40) 28 (115,50) 46 (137,50) 100 (221,-) Doppelseitige Grenzrachenlehren mit Zwischenmaß oder zahlenmäßiger Toleranz Typ 484223 Grenzrachenlehre mit Zwischenmaß Auswahlbereich Nennmaß mm Typ 484223 Grenzrachenlehre mit Zwischenmaß Auswahlbereich Nennmaß mm A (146,-) 3,001 - 5,999 (191,-) 40,001 - 43,999 B (140,50) 6,001 - 6,999 K (205,-) 44,001 - 49,999 C (135,-) 7,001 - 10,999 L (224,-) 50,001 - 55,999 D (143,50) 11,001 - 14,999 M (243,-) 56,001 - 62,999 E (156,-) 15,001 - 18,999 N (263,-) 63,001 - 71,999 F (158,50) 19,001 - 22,999 O (287,-) 72,001 - 75,999 G (161,50) 23,001 - 27,999 P (294,-) 76,001 - 82,999 H (168,50) 28,001 - 32,999 Q (306,-) 83,001 - 92,999 I (179,-) 33,001 - 39,999 R (306,-) 93,001 - 99,999 1 Grenzwellennutenlehren Norm Toleranzen und Abmaße nach DIN 7150-2 und DIN 7163. Ausführung Grenzwellennutenlehren mit Gut- und Ausschussseite. Gutseite mit Abnutzungsaufmaß nach DIN 7164. Lehrenkörper aus gehärtetem Stahl. 484402- Grenzwellennutenlehren mit Passung P9. 484406- Grenzwellennutenlehren bis ISO-Toleranzfelder A - ZC in den Qualitäten 7 - 13. Bei Bestellung Angabe des Nennmaßes, Toleranzfelder und der Qualität nötig; z. B. Nr. 484406 Gr. 10M6. Verwendung Zum Prüfen von Flachpassungen z. B. von Nuten. Hinweis 484406- Gewünschte Passung definieren. Bei Bestellung Toleranzfeld (A - ZC) und Qualität (7 - 13) angeben, z. B. Nr. 484406 Gr. 10M6, oder zahlenmäßige Toleranz z. B. Nr. 484406 Gr. 10 + 0,02 / - 0,03. Bei zahlenmäßiger Toleranz wird ein Aufschlag von 30% berechnet. Nennmaß mm 3 4 5 6 8 10 12 1484402 Grenzwellennutenlehre P9 69,20 69,20 69,20 74,80 74,80 80,20 80,20 s 48 4406 Grenzwellennutenlehre A-ZC 7-13 (79,80) (79,80) (79,80) (86,80) (86,80) (92,80) (92,80) Nennmaß mm 14 16 18 20 22 25 1484402 Grenzwellennutenlehre P9 86,20 86,20 91,40 91,40 1484406 Grenzwellennutenlehre A-ZC 7-13 (99,60) (99,60) (106,50) (106,50) (120,50) (120,50) 46 Hauptkatalog 959
