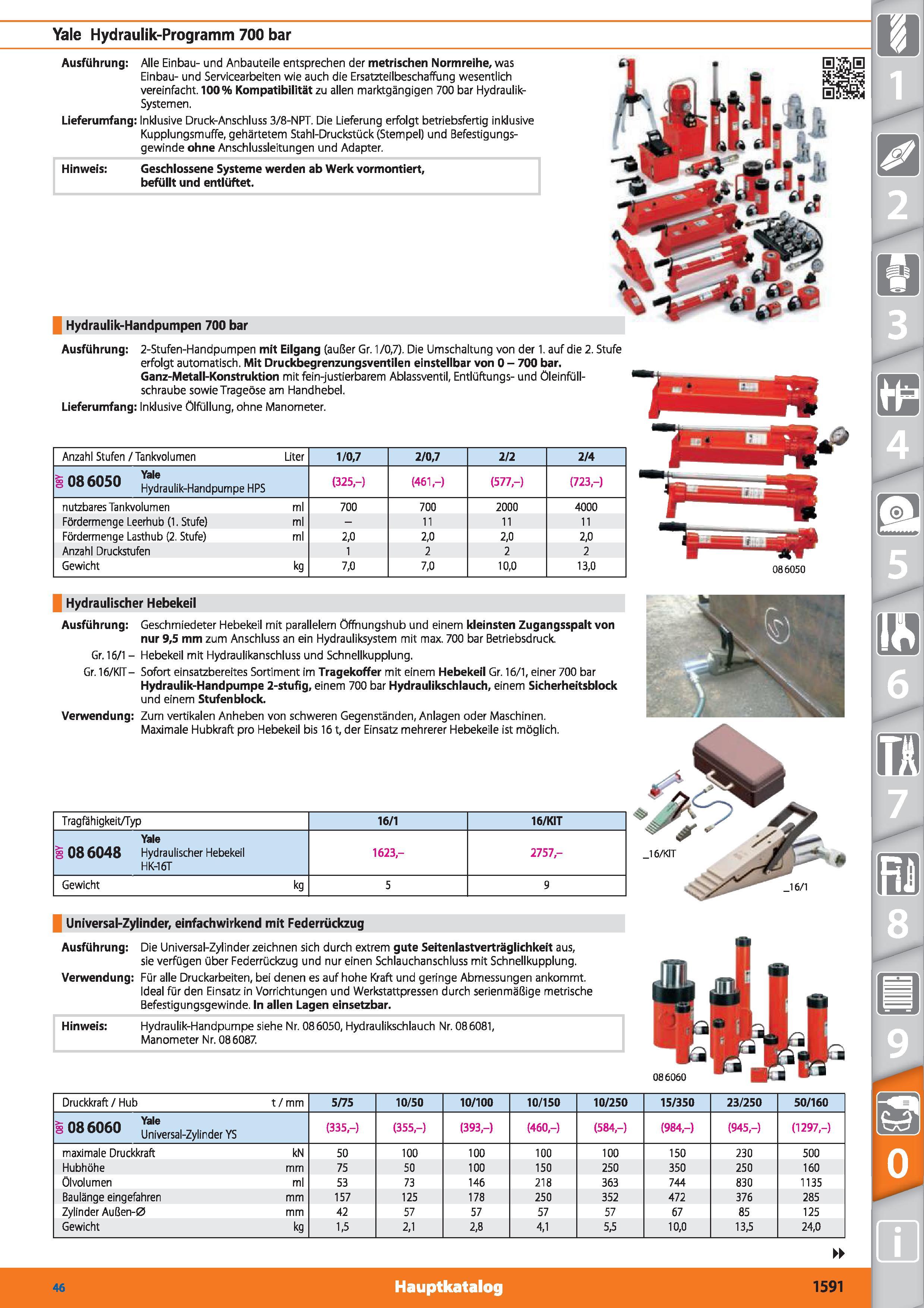

Yale Hydraulik-Programm 700 bar Ausführung Alle Einbau- und Anbauteile entsprechen der metrischen Normreihe, was Einbau- und Servicearbeiten wie auch die Ersatzteilbeschaffung wesentlich vereinfacht. 100% Kompatibilität zu allen marktgängigen 700 bar Hydraulik-Systemen. Lieferumfang Inklusive Druck-Anschluss 3/8-NPT. Die Lieferung erfolgt betriebsfertig inklusive Kupplungsmuffe, gehärtetem Stahl-Druckstück (Stempel) und Befestigungsgewinde ohne Anschlussleitungen und Adapter. Hinweis Geschlossene Systeme werden ab Werk vormontiert, befüllt und entlüftet. Hydraulik-Handpumpen 700 bar Ausführung 2-Stufen-Handpumpen mit Eilgang (außer Gr. 1/0,7). Die Umschaltung von der 1. auf die 2. Stufe erfolgt automatisch. Mit Druckbegrenzungsventilen einstellbar von 0 - 700 bar. Ganz-Metall-Konstruktion mit fein-justierbarem Ablassventil, Entlüftungs- und Öleinfüll-schraube sowie Trageöse am Handhebel. Lieferumfang Inklusive Ölfüllung, ohne Manometer. Anzahl Stufen / Tankvolumen Liter 1/0,7 2/0,7 2/2 2/4 ° 08 6050 Hydraulik-Handpumpe HPS (325,-) (461,-) (577,-) (723,-) nutzbares Tankvolumen ml 700 700 2000 4000 Fördermenge Leerhub (1. Stufe) ml - 11 11 11 Fördermenge Lasthub (2. Stufe) ml 2,0 2,0 2,0 2,0 Anzahl Druckstufen 1 2 2 2 Gewicht kg 7,0 7,0 10,0 13,0 Hydraulischer Hebekeil Ausführung Geschmiedeter Hebekeil mit parallelem Öffnungshub und einem kleinsten Zugangsspalt von nur 9,5 mm zum Anschluss an ein Hydrauliksystem mit max. 700 bar Betriebsdruck Gr. 16/1 - Hebekeil mit Hydraulikanschluss und Schnellkupplung. Gr. 16/KIT - Sofort einsatzbereites Sortiment im Tragekoffer mit einem Hebekeil Gr. 16/1, einer 700 bar Hydraulik-Handpumpe 2-stufig, einem 700 bar Hydraulikschlauch, einem Sicherheitsblock und einem Stufenblock. Verwendung Zum vertikalen Anheben von schweren Gegenständen, Anlagen oder Maschinen. Maximale Hubkraft pro Hebekeil bis 161, der Einsatz mehrerer Hebekeile ist möglich. Tragfähigkeit/Typ 16/1 16/KIT Yale 08 6048 Hydraulischer Hebekeil HK-16T 1623,- 2757- Gewicht kg 5 9 Universal-Zylinder, einfachwirkend mit Federrückzug Ausführung Die Universal-Zylinder zeichnen sich durch extrem gute Seitenlastverträglichkeit aus, sie verfügen über Federrückzug und nur einen Schlauchanschluss mit Schnellkupplung. Verwendung Für alle Druckarbeiten, bei denen es auf hohe Kraft und geringe Abmessungen ankommt. Ideal für den Einsatz in Vorrichtungen und Werkstattpressen durch serienmäßige metrische Befestigungsgewinde. In allen Lagen einsetzbar. Hinweis Hydraulik-Handpumpe siehe Nr. 086050, Hydraulikschlauch Nr. 086081, Manometer Nr. 086087. 08 6060 Druckkraft / Hub t/mm 5/75 10/50 10/100 10/150 10/250 15/350 23/250 50/160 S 08 6060 Universal-Zylinder YS (335,-) (355,-) (393,-) (460,-) (584,-) (984,-) (945,-) (1297,-) maximale Druckkraft kN 50 100 100 100 100 150 230 500 Hubhöhe mm 75 50 100 150 250 350 250 160 Ölvolumen ml 53 73 146 218 363 744 830 1135 Baulänge eingefahren mm 157 125 178 250 352 472 376 285 Zylinder Außen-0 mm 42 57 57 57 57 67 85 125 Gewicht kg 1,5 2,1 2,8 4,1 5,5 10,0 13,5 24,0 46 Hauptkatalog 1591
