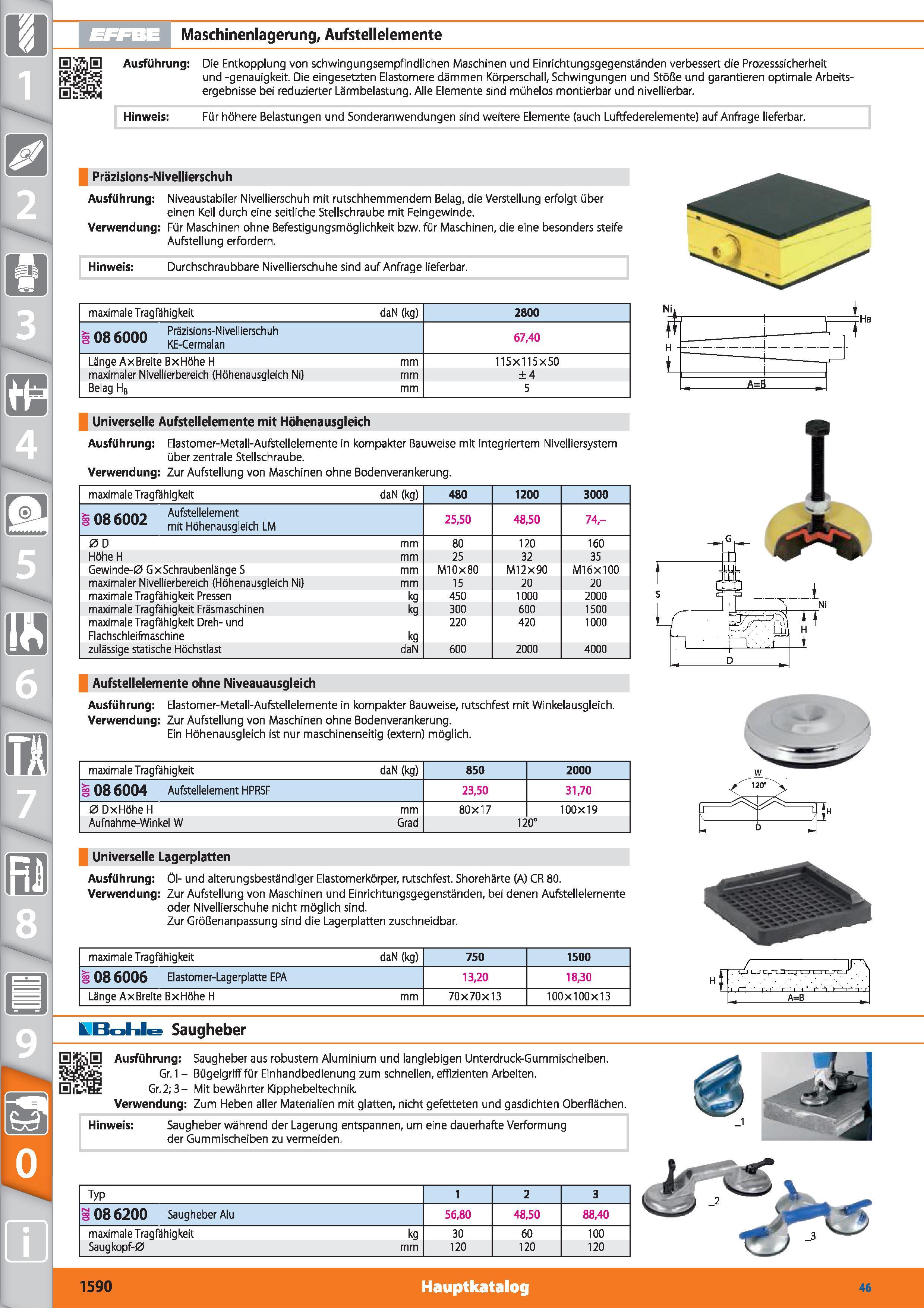

Ausführung Hinweis Maschinenlagerung, Aufsteilelemente Die Entkopplung von schwingungsempfindlichen Maschinen und Einrichtungsgegenständen verbessert die Prozesssicherheit und -genauigkeit. Die eingesetzten Elastomere dämmen Körperschall, Schwingungen und Stöße und garantieren optimale Arbeitsergebnisse bei reduzierter Lärmbelastung. Alle Elemente sind mühelos montierbar und nivellierbar. Für höhere Belastungen und Sonderanwendungen sind weitere Elemente (auch Luftfederelemente) auf Anfrage lieferbar. Präzisions-Nivellierschuh Ausführung Niveaustabiler Nivellierschuh mit rutschhemmendem Belag, die Verstellung erfolgt über einen Keil durch eine seitliche Stellschraube mit Feingewinde. Verwendung Für Maschinen ohne Befestigungsmöglichkeit bzw. für Maschinen, die eine besonders steife Aufstellung erfordern. Hinweis Durchschraubbare Nivellierschuhe sind auf Anfrage lieferbar. maximale Tragfähigkeit daN (kg) 2800 > no e.nnn Präzisions-Nivellierschuh 086000 KE_Cerma,an 67,40 Länge Ax Breite Bx Flöhe Fl mm 115X115X50 maximaler Nivellierbereich (Flöhenausgleich Ni) mm ±4 Belag FIB mm 5 Universelle Aufstellelemente mit Höhenausgleich Ausführung Elastomer-Metall-Aufstellelemente in kompakter Bauweise mit integriertem Nivelliersystem über zentrale Stellschraube. Verwendung Zur Aufstellung von Maschinen ohne Bodenverankerung. maximale Tragfähigkeit daN (kg) 480 1200 3000 > no uni Aufstellelement S Oo 6002 mit Höhenausgleich LM 25,50 48,50 74- 0 D mm 80 120 160 Flöhe Fl mm 25 32 35 Gewinde-0 GxSchraubenlänge S mm M10X80 M12X90 MI 6x100 maximaler Nivellierbereich (Flöhenausgleich Ni) mm 15 20 20 maximale Tragfähigkeit Pressen kg 450 1000 2000 maximale Tragfähigkeit Fräsmaschinen kg 300 600 1500 maximale Tragfähigkeit Dreh- und Flachschleifmaschine kg 220 420 1000 zulässige statische Höchstlast daN 600 2000 4000 Aufstellelemente ohne Niveauausgleich Ausführung Elastomer-Metall-Aufstellelemente in kompakter Bauweise, rutschfest mit Winkelausgleich. Verwendung Zur Aufstellung von Maschinen ohne Bodenverankerung. Ein Flöhenausgleich ist nur maschinenseitig (extern) möglich. Nii ttf CT Hb A=fl maximale Tragfähigkeit daN (kg) 850 2000 08 6004 Aufstellelement HPRSF 23,50 31,70 0 DxHöhe H mm 80x17 100x19 Aufnahme-Winkel W Grad 120° Universelle Lagerplatten Ausführung Öl- und alterungsbeständiger Elastomerkörper, rutschfest. Shorehärte (A) CR 80. Verwendung Zur Aufstellung von Maschinen und Einrichtungsgegenständen, bei denen Aufstellelemente oder Nivellierschuhe nicht möglich sind. Zur Größenanpassung sind die Lagerplatten zuschneidbar. maximale Tragfähigkeit daN (kg) 750 1500 08 6006 Elastomer-Lagerplatte EPA 13,20 18,30 Länge Ax Breite BxHöhe H mm 70x70x13 100x100x13 J LJ'ULJ UJ.l A=B HBohle Saugheber SiftjE Ausführung Saugheber aus robustem Aluminium und langlebigen Unterdruck-Gummischeiben. Gr. 1 - Bügelgriff für Ein handbedienung zum schnellen, effizienten Arbeiten. Gr.2; 3 - Mit bewährter Kipphebeltechnik Verwendung Zum Heben aller Materialien mit glatten, nicht gefetteten und gasdichten Oberflächen. Hinweis Saugheber während der Lagerung entspannen, um eine dauerhafte Verformung der Gummischeiben zu vermeiden. Typ 1 2 3 g 08 6200 Saugheber Alu 56,80 48,50 88,40 maximale Tragfähigkeit kg 30 60 100 Saug kopf-0 mm 120 120 120 1590 Hauptkatalog 46
