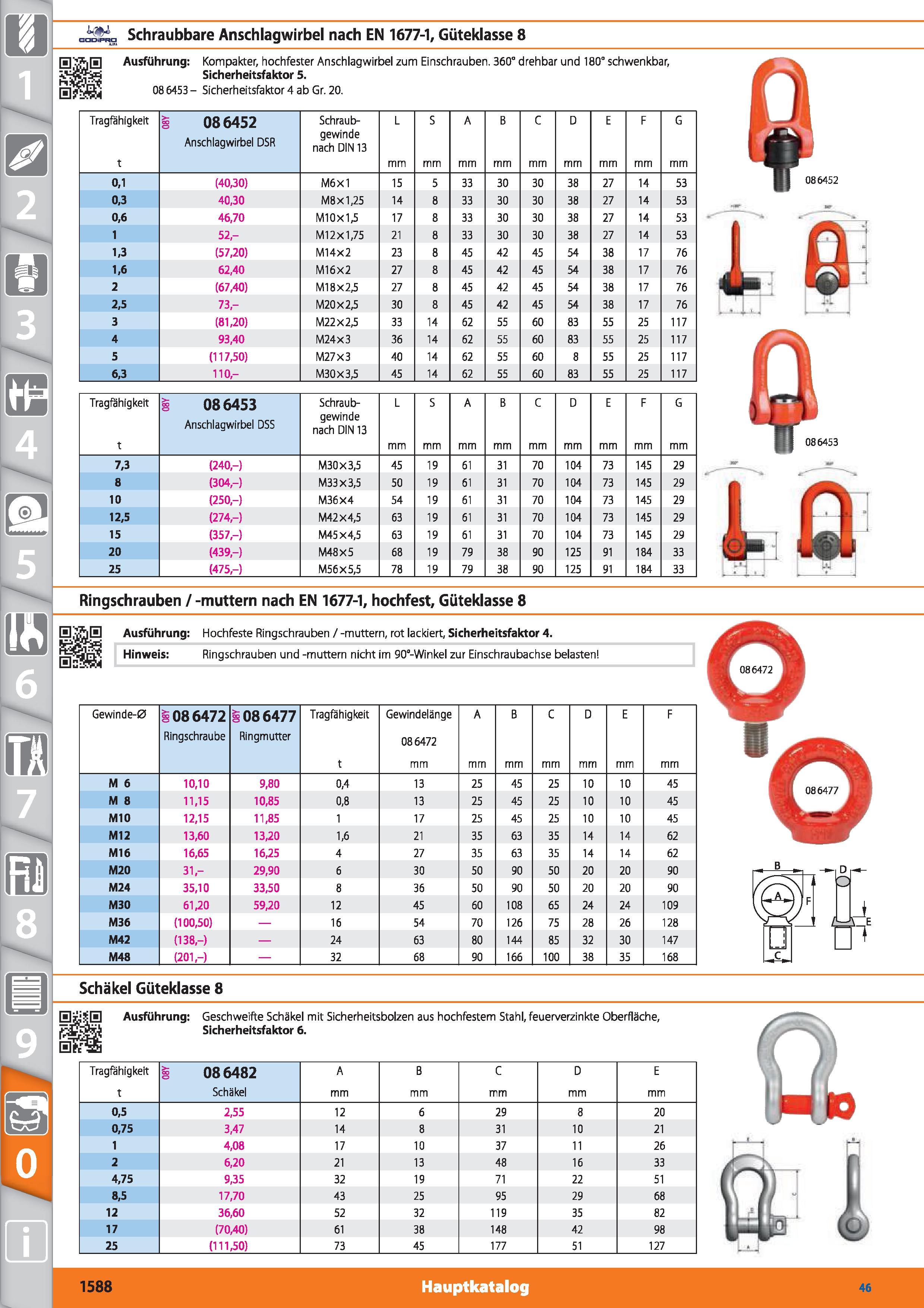

1588 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.1588

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 1588 1588 DEU Lab2u

Schraubbare Anschlagwirbel nach EN 1677-1, Güteklasse 8 S'vtlH Ausführung Kompakter, hochfester Anschlagwirbel zum Einschrauben. 360° drehbar und 180° schwenkbar, Sicherheitsfaktor 5. 086453- Sicherheitsfaktor 4 ab Gr. 20. Tragfähigkeit 1 086452 Anschlagwirbel DSR Schraub-gewinde nach DIN 13 L S A B C D E F G t mm 0,1 (40,30) M6x1 15 5 33 30 30 38 27 14 53 0,3 40,30 M8x1,25 14 8 33 30 30 38 27 14 53 0,6 46,70 M10x1,5 17 8 33 30 30 38 27 14 53 1 52,- M12x1,75 21 8 33 30 30 38 27 14 53 1,3 (57,20) M14x2 23 8 45 42 45 54 38 17 76 1,6 62,40 M16X2 27 8 45 42 45 54 38 17 76 2 (67,40) M18x2,5 27 8 45 42 45 54 38 17 76 2,5 73,- M20x2,5 30 8 45 42 45 54 38 17 76 3 (81,20) M22x2,5 33 14 62 55 60 83 55 25 117 4 93,40 M24X3 36 14 62 55 60 83 55 25 117 5 (117,50) M27X3 40 14 62 55 60 8 55 25 117 6,3 110,- M30x3,5 45 14 62 55 60 83 55 25 117 086452 l Tragfähigkeit 1 086453 Anschlagwirbel DSS Schraub-gewinde nach DIN 13 L S A B C D E F G t mm 7,3 (240,-) M30x3,5 45 19 61 31 70 104 73 145 29 8 (304,-) M33x3,5 50 19 61 31 70 104 73 145 29 10 (250,-) M36X4 54 19 61 31 70 104 73 145 29 12,5 (274,-) M42x4,5 63 19 61 31 70 104 73 145 29 15 (357,-) M45x4,5 63 19 61 31 70 104 73 145 29 20 (439,-) M48X5 68 19 79 38 90 125 91 184 33 25 (475,-) M56x5,5 78 19 79 38 90 125 91 184 33 Ringschrauben / -muttern nach EN 1677-1, hochfest, Güteklasse 8 H'vJjH Ausführung Hochfeste Ringschrauben / -muttern, rot lackiert, Sicherheitsfaktor 4. Hinweis Ringschrauben und -muttern nicht im 90°-Winkel zur Einschraubachse belasten Gewinde-0 1086472 Ringschraube 1086477 Ringmutter Tragfähigkeit t Gewindelänge 086472 mm A mm B mm C mm D mm E mm F mm M 6 10,10 9,80 0,4 13 25 45 25 10 10 45 M 8 11,15 10,85 0,8 13 25 45 25 10 10 45 MIO 12,15 11,85 1 17 25 45 25 10 10 45 M12 13,60 13,20 1,6 21 35 63 35 14 14 62 M16 16,65 16,25 4 27 35 63 35 14 14 62 M20 31- 29,90 6 30 50 90 50 20 20 90 M24 35,10 33,50 8 36 50 90 50 20 20 90 M30 61,20 59,20 12 45 60 108 65 24 24 109 M36 (100,50) 16 54 70 126 75 28 26 128 M42 (138,-) 24 63 80 144 85 32 30 147 M48 (201,-) 32 68 90 166 100 38 35 168 Schäkel Güteklasse 8 Ausführung Geschweifte Schäkel mit Sicherheitsbolzen aus hochfestem Stahl, feuerverzinkte Oberfläche, Sicherheitsfaktor 6. Tragfähigkeit t 1 086482 Schäkel A mm B mm C mm D mm E mm 0,5 2,55 12 6 29 8 20 0,75 3,47 14 8 31 10 21 1 4,08 17 10 37 11 26 2 6,20 21 13 48 16 33 4,75 9,35 32 19 71 22 51 8,5 17,70 43 25 95 29 68 12 36,60 52 32 119 35 82 17 (70,40) 61 38 148 42 98 25 (111,50) 73 45 177 51 127 1588 Hauptkatalog 46
