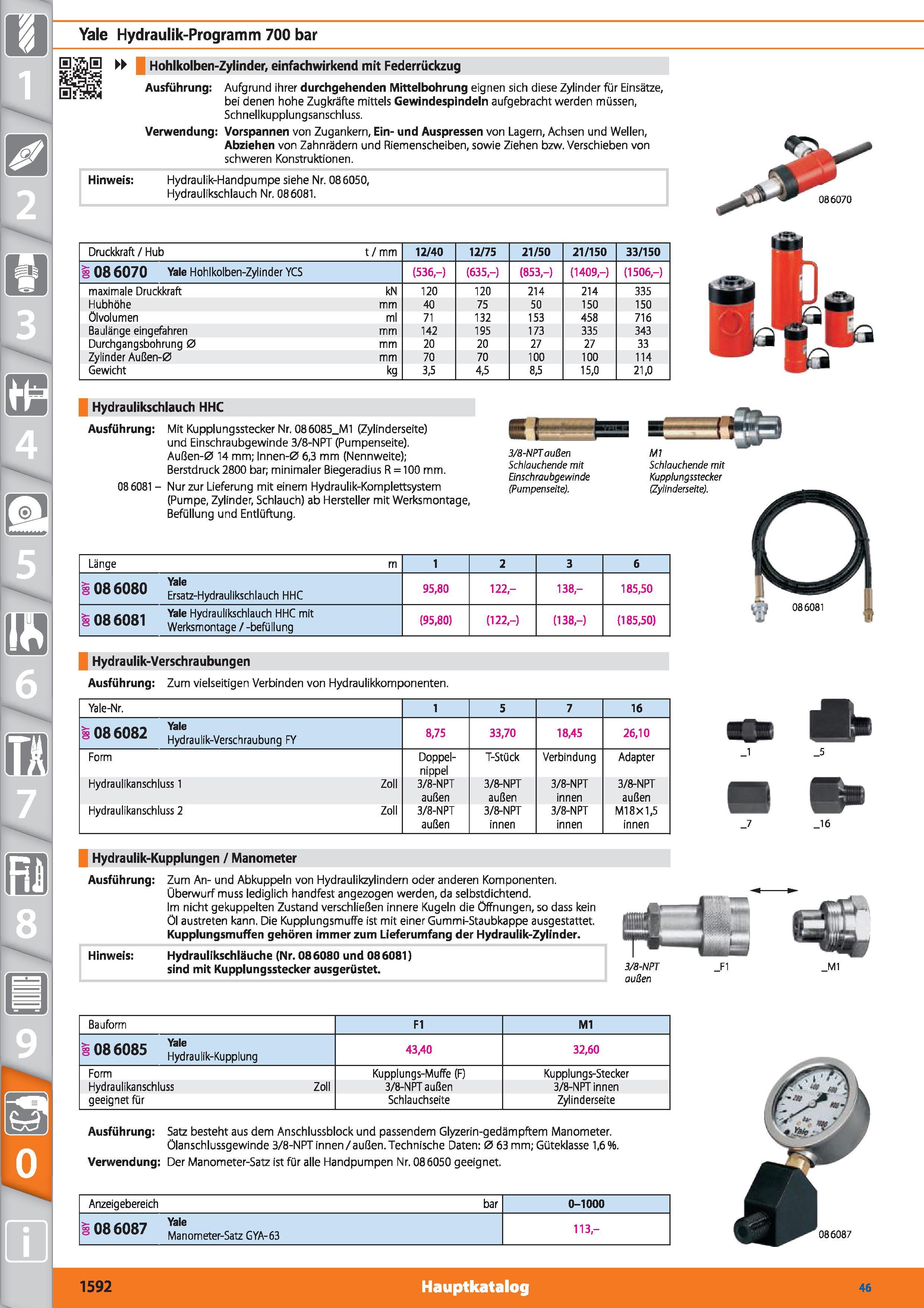

Yale Hydraulik-Programm 700 bar Hohlkolben-Zylinder, einfachwirkend mit Federrückzug Ausführung Aufgrund ihrer durchgehenden Mittelbohrung eignen sich diese Zylinder für Einsätze, bei denen hohe Zugkräfte mittels Gewindespindeln aufgebracht werden müssen, Schnellkupplungsanschluss. Verwendung Vorspannen von Zugankern, Ein- und Auspressen von Lagern, Achsen und Wellen, Abziehen von Zahnrädern und Riemenscheiben, sowie Ziehen bzw. Verschieben von schweren Konstruktionen. Hinweis Hydraulik-Handpumpe siehe Nr. 086050, Hydraulikschlauch Nr. 086081. 086070 Druckkraft / Hub t/mm 12/40 12/75 21/50 21/150 33/150 08 6070 Yale Hohlkolben-Zylinder YCS (536,-) (635,-) (853,-) (1409,-) (1506,-) maximale Druckkraft kN 120 120 214 214 335 Hubhöhe mm 40 75 50 150 150 Ölvolumen ml 71 132 153 458 716 Baulänge eingefahren mm 142 195 173 335 343 Durchgangsbohrung 0 mm 20 20 27 27 33 Zylinder Außen-0 mm 70 70 100 100 114 Gewicht kg 3,5 4,5 8,5 15,0 21,0 Hydraulikschlauch HHC Ausführung 08 6081 - Mit Kupplungsstecker Nr. 086085_M1 (Zylinderseite) und Einschraubgewinde 3/8-NPT (Pumpenseite). Außen-0 14 mm; lnnen-0 6,3 mm (Nennweite); Berstdruck 2800 bar; minimaler Biegeradius R = 100 mm. Nur zur Lieferung mit einem Hydraulik-Komplettsystem (Pumpe, Zylinder, Schlauch) ab Hersteller mit Werksmontage, Befüllung und Entlüftung. j m t-i 3/8-NPT außen Schlauchende mit Einschraubgewinde (Pumpenseite . Hydraulik-Verschraubungen Ausführung Zum vielseitigen Verbinden von Hydraulikkomponenten. Hydraulik-Kupplungen / Manometer Ausführung Hinweis Hydraulikschläuche (Nr. 086080 und 086081) sind mit Kupplungsstecker ausgerüstet. Ml Schlauchende mit Kupplungsstecker (Zylinderseite). Länge m 1 2 3 6 086080 Yale Ersatz-Hydraulikschlauch HHC 95,80 122- 138,- 185,50 086081 Yale Hydraulikschlauch HHC mit Werksmontage / -befüllung (95,80) (122,-) (138,-) (185,50) Yale-Nr. 1 5 7 16 08 6082 Hydraulik-Verschraubung FY 8,75 33,70 18,45 26,10 Form Doppel- nippel T-Stück Verbindung Adapter Hydraulikanschluss 1 Zoll 3/8-NPT außen 3/8-NPT außen 3/8-NPT innen 3/8-NPT außen Hydraulikanschluss 2 Zoll 3/8-NPT außen 3/8-NPT innen 3/8-NPT innen M18X1.5 innen 5 _16 Zum An- und Abkuppeln von Hydraulikzylindern oder anderen Komponenten. Obenwurf muss lediglich handfest angezogen werden, da selbstdichtend. Im nicht gekuppelten Zustand verschließen innere Kugeln die Öffnungen, so dass kein Öl austreten kann. Die Kupplungsmuffe ist mit einer Gummi-Staubkappe ausgestattet. Kupplungsmuffen gehören immer zum Lieferumfang der Hydraulik-Zylinder. Bauform Fl MI 08 6085 Hydraulik-Kupplung 43,40 32,60 Form Kupplungs-Muffe (F) Kupplungs-Stecker Hydraulikanschluss Zoll 3/8-NPT außen 3/8-NPT innen geeignet für Schlauchseite Zylinderseite Ausführung Satz besteht aus dem Anschlussblock und passendem Glyzerin-gedämpftem Manometer. Ölanschlussgewinde 3/8-NPT innen/außen. Technische Daten 0 63 mm; Güteklasse 1,6%. Verwendung Der Manometer-Satz ist für alle Handpumpen Nr. 086050 geeignet. Anzeigebereich bar 0-1000 08 6087 Manometer-Satz GYA-63 113,- 3/8-NPT außen 086087 1592 Hauptkatalog 46
