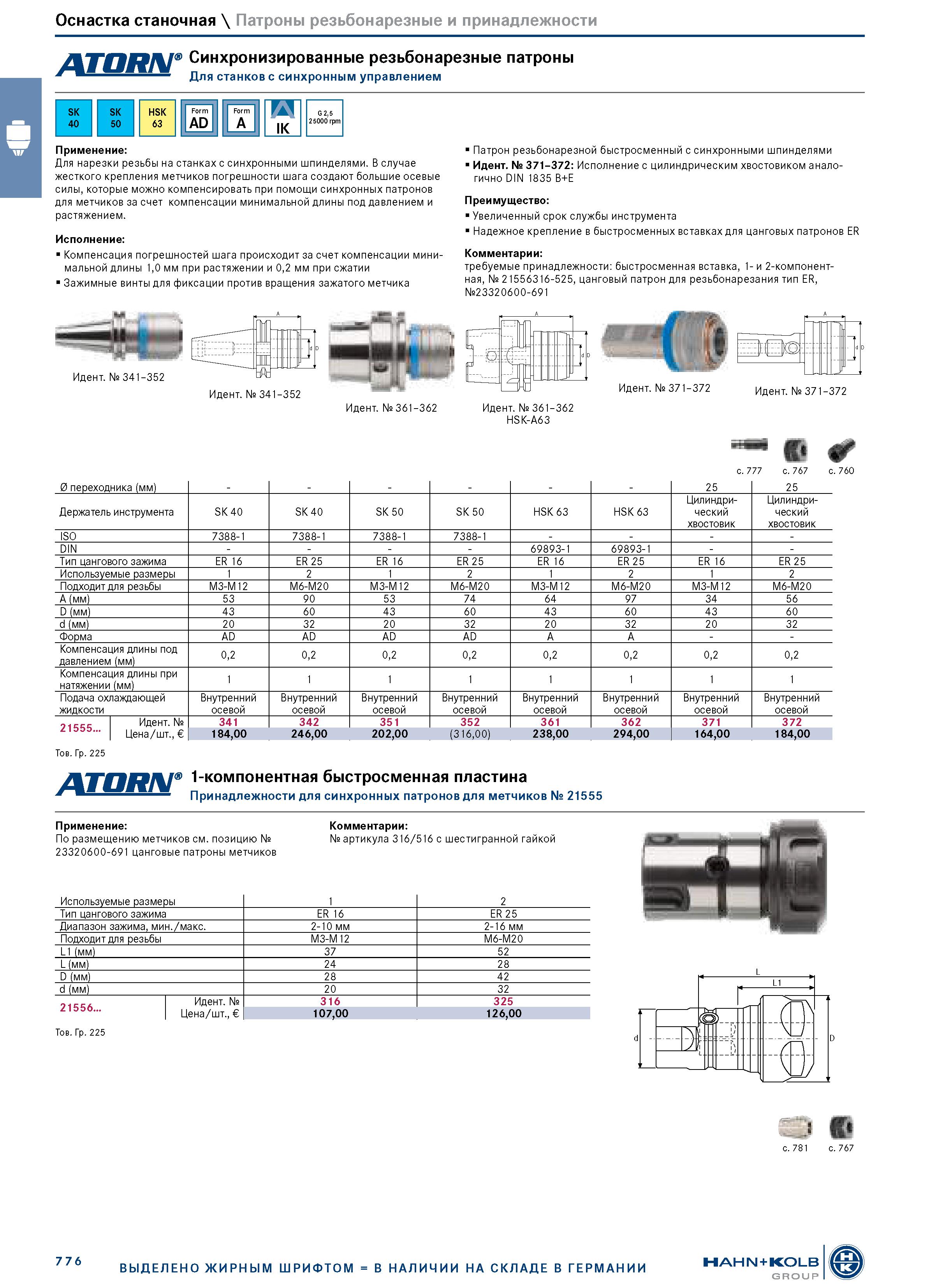

Оснастка станочная \ Патроны резьбонарезные и принадлежности Синхронизированные резьбонарезные патроны Для станков с синхронным управлением SK 40 SK 50 HSK 63 Form AD Form A IK G 2,5 25000 rpm Применение: Для нарезки резьбы на станках с синхронными шпинделями. В случае жесткого крепления метчиков погрешности шага создают большие осевые силы, которые можно компенсировать при помощи синхронных патронов для метчиков за счет компенсации минимальной длины под давлением и растяжением. Исполнение: Компенсация погрешностей шага происходит за счет компенсации минимальной длины 1,0 мм при растяжении и 0,2 мм при сжатии Зажимные винты для фиксации против вращения зажатого метчика Патрон резьбонарезной быстросменный с синхронными шпинделями Идент. № 371-372: Исполнение с цилиндрическим хвостовиком аналогично DIN 1835 B+E Преимущество: Увеличенный срок службы инструмента Надежное крепление в быстросменных вставках для цанговых патронов ER Комментарии: требуемые принадлежности: быстросменная вставка, 1- и 2-компонентная, № 21556316-525, цанговый патрон для резьбонарезания тип ER, №23320600-691 1т г Идент. № 341-352 ТАГ Идент. № 341-352 Идент. № 371-372 Идент. № 371 -372 Идент. № 361-362 Идент. № 361-362 HSK-A63 с. 777 с. 767 с. 760 0 переходника (мм) - 25 25 Держатель инструмента SK 40 SK 40 SK 50 SK 50 HSK 63 HSK 63 Цилиндрический хвостовик Цилиндрический хвостовик ISO 7388-1 7388-1 7388-1 7388-1 - - - - DIN - - - - 69893-1 69893-1 - - Тип цангового зажима ER 16 ER 25 ER 16 ER 25 ER 16 ER 25 ER 16 ER 25 Используемые размеры 1 2 1 2 1 2 1 2 Подходит для резьбы M3-M12 M6-M20 M3-M12 M6-M20 M3-M12 M6-M20 M3-M12 M6-M20 A (мм) 53 90 53 74 64 97 34 56 D (мм) 43 60 43 60 43 60 43 60 d (мм) 20 32 20 32 20 32 20 32 Форма AD AD AD AD A A - - Компенсация длины под давлением (мм) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 Компенсация длины при натяжении (мм) 1 1 1 1 1 1 1 1 Подача охлаждающей жидкости Внутренний осевой Внутренний осевой Внутренний осевой Внутренний осевой Внутренний осевой Внутренний осевой Внутренний осевой Внутренний осевой 21555 Идент. № Цена/шт., 341 342 351 352 361 362 371 372 184,00 246,00 202,00 (316,00) 238,00 294,00 164,00 184,00 Тов. Гр. 225 1-компонентная быстросменная пластина ж ш Принадлежности для синхронных патронов для метчиков № 21555 Применение: По размещению метчиков см. позицию № 23320600-691 цанговые патроны метчиков Комментарии: № артикула 316/516 с шестигранной гайкой Используемые размеры 1 2 Тип цангового зажима ER 16 ER 25 Диапазон зажима, мин./макс. 2-10 мм 2-16 мм Подходит для резьбы M3-M12 M6-M20 L1 (мм) 37 52 L (мм) 24 28 D (мм) 28 42 d (мм) 20 32 21556 1 Идент. № 21556... Цена/шт., 316 325 107,00 126,00 Тов. Гр. 225 776 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
