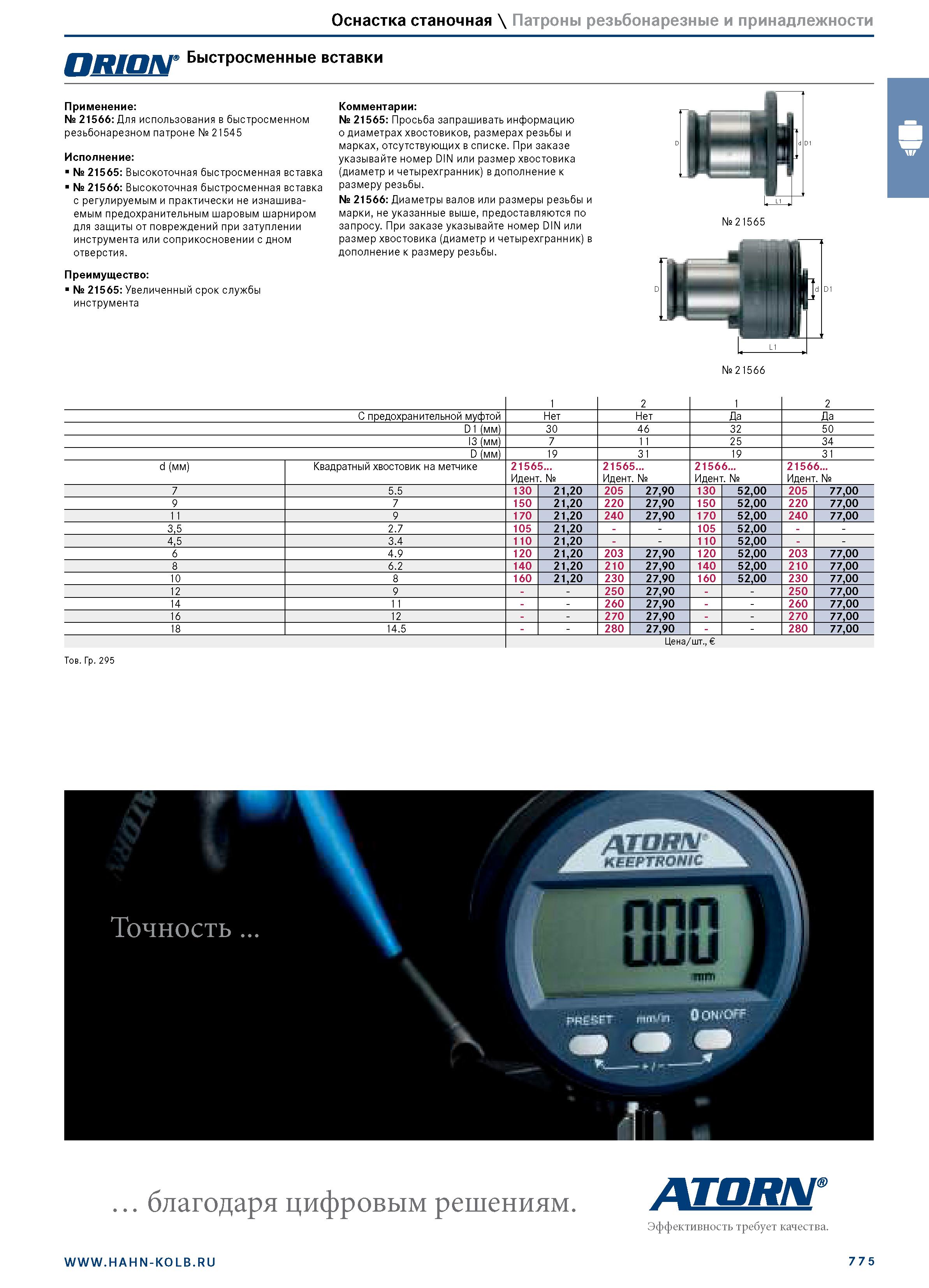

Оснастка станочная \ Патроны резьбонарезные и принадлежности пнтм г Быстросменные вставки Применение: № 21566: Для использования в быстросменном резьбонарезном патроне № 21545 Исполнение: № 21565: Высокоточная быстросменная вставка № 21566: Высокоточная быстросменная вставка с регулируемым и практически не изнашиваемым предохранительным шаровым шарниром для защиты от повреждений при затуплении инструмента или соприкосновении с дном отверстия. Преимущество: № 21565: Увеличенный срок службы инструмента Комментарии: № 21565: Просьба запрашивать информацию о диаметрах хвостовиков, размерах резьбы и марках, отсутствующих в списке. При заказе указывайте номер DIN или размер хвостовика (диаметр и четырехгранник) в дополнение к размеру резьбы. № 21566: Диаметры валов или размеры резьбы и марки, не указанные выше, предоставляются по запросу. При заказе указывайте номер DIN или размер хвостовика (диаметр и четырехгранник) в дополнение к размеру резьбы. № 21565 № 21566 D 1 2 1 2 С предохранительной муфтой Нет Нет Да Да D1 (мм) 30 46 32 50 l3 (мм) 7 11 25 34 D (мм) 19 31 19 31 d (мм) Квадратный хвостовик на метчике 21565... Идент. № 21565... Идент. № 21566... Идент. № 21566... Идент. № 7 5.5 130 21,20 205 27,90 130 52,00 205 77,00 9 7 150 21,20 220 27,90 150 52,00 220 77,00 11 9 170 21,20 240 27,90 170 52,00 240 77,00 3,5 2.7 105 21,20 - - 105 52,00 - - 4,5 3.4 110 21,20 - - 110 52,00 - - 6 4.9 120 21,20 203 27,90 120 52,00 203 77,00 8 6.2 140 21,20 210 27,90 140 52,00 210 77,00 10 8 160 21,20 230 27,90 160 52,00 230 77,00 12 9 - - 250 27,90 - - 250 77,00 14 11 - - 260 27,90 - - 260 77,00 16 12 - - 270 27,90 - - 270 77,00 18 14.5 - - 280 27,90 - - 280 77,00 Цена/шт., Тов. Гр. 295 благодаря цифровым решениям. ДТПЯМ Эффективность требует качества. 775
