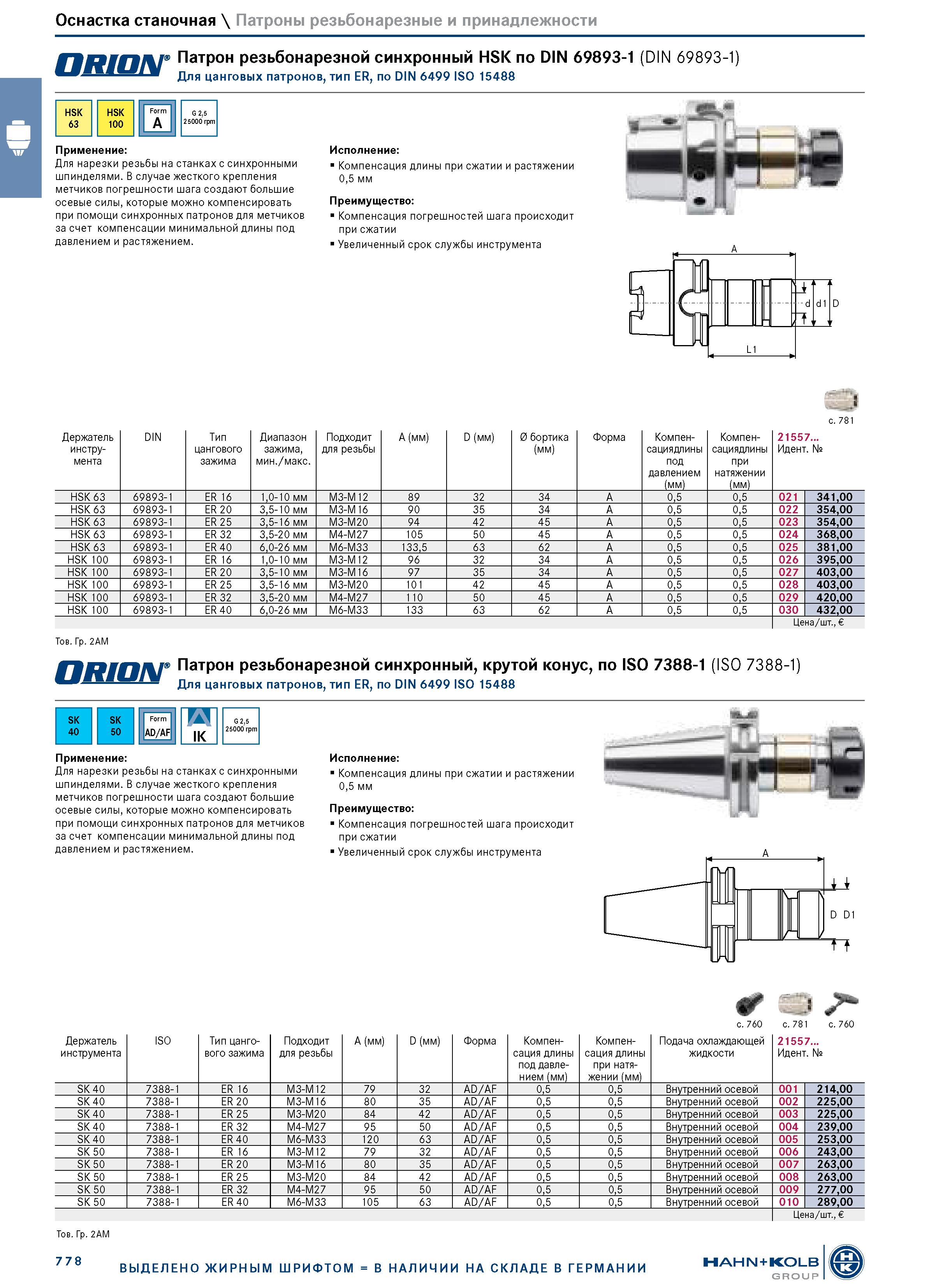

Оснастка станочная \ Патроны резьбонарезные и принадлежности Патрон резьбонарезной синхронный HSK по DIN 69893-1 (DIN 69893-1) Для цанговых патронов, тип ER, по DIN 6499 ISO 15488 HSK HSK Form G 2,5 63 100 A 25000 rpm Применение: Для нарезки резьбы на станках с синхронными шпинделями. В случае жесткого крепления метчиков погрешности шага создают большие осевые силы, которые можно компенсировать при помощи синхронных патронов для метчиков за счет компенсации минимальной длины под давлением и растяжением. Исполнение: Компенсация длины при сжатии и растяжении 0,5 мм Преимущество: Компенсация погрешностей шага происходит при сжатии Увеличенный срок службы инструмента Держатель инстру- мента DIN Тип цангового зажима Диапазон зажима, мин./макс. Подходит для резьбы A (мм) D (мм) 0 бортика (мм) Форма Компен- сациядлины под давлением (мм) Компенсация длины при натяжении (мм) 21557... Идент. № HSK 63 69893-1 ER 16 1,0-10 мм M3-M12 89 32 34 A 0,5 0,5 021 341,00 HSK 63 69893-1 ER 20 3,5-10 мм M3-M16 90 35 34 A 0,5 0,5 022 354,00 HSK 63 69893-1 ER 25 3,5-16 мм M3-M20 94 42 45 A 0,5 0,5 023 354,00 HSK 63 69893-1 ER 32 3,5-20 мм M4-M27 105 50 45 A 0,5 0,5 024 368,00 HSK 63 69893-1 ER 40 6,0-26 мм M6-M33 133,5 63 62 A 0,5 0,5 025 381,00 HSK 100 69893-1 ER 16 1,0-10 мм M3-M12 96 32 34 A 0,5 0,5 026 395,00 HSK 100 69893-1 ER 20 3,5-10 мм M3-M16 97 35 34 A 0,5 0,5 027 403,00 HSK 100 69893-1 ER 25 3,5-16 мм M3-M20 101 42 45 A 0,5 0,5 028 403,00 HSK 100 69893-1 ER 32 3,5-20 мм M4-M27 110 50 45 A 0,5 0,5 029 420,00 HSK 100 69893-1 ER 40 6,0-26 мм M6-M33 133 63 62 A 0,5 0,5 030 432,00 Тов. Гр. 2AM Цена/шт., Патрон резьбонарезной синхронный, крутой конус, по ISO 7388-1 (ISO 7388-1) - Для цанговых патронов, тип ER, по DIN 6499 ISO 15488 SK 40 SK 50 AD/AF m\ IK G 2,5 25000 rpm Применение: Для нарезки резьбы на станках с синхронными шпинделями. В случае жесткого крепления метчиков погрешности шага создают большие осевые силы, которые можно компенсировать при помощи синхронных патронов для метчиков за счет компенсации минимальной длины под давлением и растяжением. Исполнение: Компенсация длины при сжатии и растяжении 0,5 мм Преимущество: Компенсация погрешностей шага происходит при сжатии Увеличенный срок службы инструмента Держатель инструмента ISO Тип цангового зажима Подходит для резьбы A (мм) D (мм) Форма Компенсация длины под давлением (мм) Компенсация длины при натяжении (мм) Подача охлаждающей жидкости 21557... Идент. № SK 40 7388-1 ER 16 M3-M12 79 32 AD/AF 0,5 0,5 Внутренний осевой 001 214,00 SK 40 7388-1 ER 20 M3-M16 80 35 AD/AF 0,5 0,5 Внутренний осевой 002 225,00 SK 40 7388-1 ER 25 M3-M20 84 42 AD/AF 0,5 0,5 Внутренний осевой 003 225,00 SK 40 7388-1 ER 32 M4-M27 95 50 AD/AF 0,5 0,5 Внутренний осевой 004 239,00 SK 40 7388-1 ER 40 M6-M33 120 63 AD/AF 0,5 0,5 Внутренний осевой 005 253,00 SK 50 7388-1 ER 16 M3-M12 79 32 AD/AF 0,5 0,5 Внутренний осевой 006 243,00 SK 50 7388-1 ER 20 M3-M16 80 35 AD/AF 0,5 0,5 Внутренний осевой 007 263,00 SK 50 7388-1 ER 25 M3-M20 84 42 AD/AF 0,5 0,5 Внутренний осевой 008 263,00 SK 50 7388-1 ER 32 M4-M27 95 50 AD/AF 0,5 0,5 Внутренний осевой 009 277,00 SK 50 7388-1 ER 40 M6-M33 105 63 AD/AF 0,5 0,5 Внутренний осевой 010 289,00 Тов. Гр. 2AM 778 Цена/шт., ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 760 с. 760
