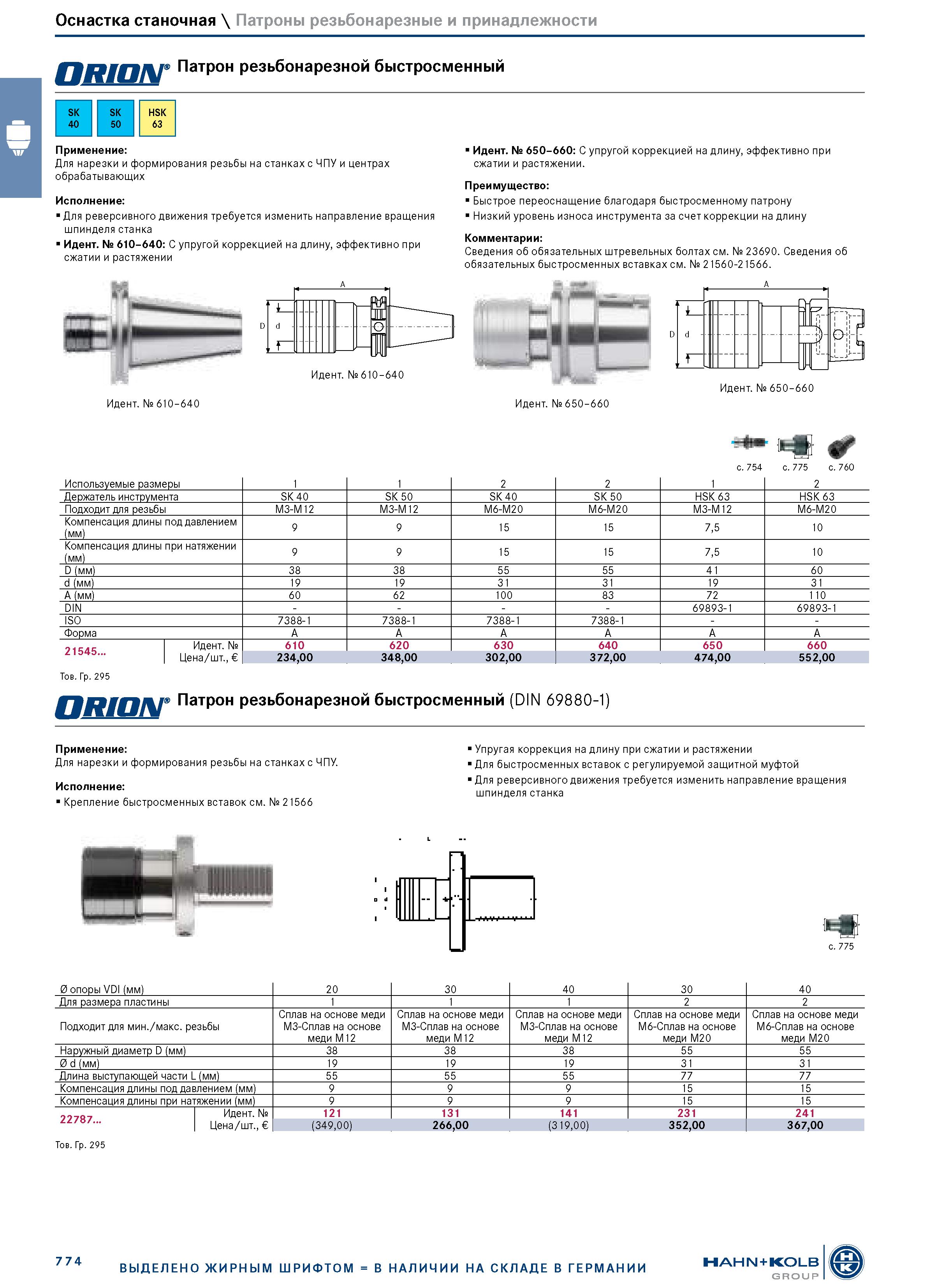

Оснастка станочная \ Патроны резьбонарезные и принадлежности авиш г Патрон резьбонарезной быстросменный SK 40 SK 50 HSK 63 Применение: Для нарезки и формирования резьбы на станках с ЧПУ и центрах обрабатывающих Исполнение: Для реверсивного движения требуется изменить направление вращения шпинделя станка Идент. № 610-640: С упругой коррекцией на длину, эффективно при сжатии и растяжении Идент. № 650-660: С упругой коррекцией на длину, эффективно при сжатии и растяжении. Преимущество: Быстрое переоснащение благодаря быстросменному патрону Низкий уровень износа инструмента за счет коррекции на длину Комментарии: Сведения об обязательных штревельных болтах см. № 23690. Сведения об обязательных быстросменных вставках см. № 21560-21566. Идент. № 610-640 Идент. № 650-660 ¥ с. 754 с. 775 с. 760 Используемые размеры 2 2 2 Держатель инструмента SK 40 SK 50 SK 40 SK 50 HSK 63 HSK 63 Подходит для резьбы M3-M12 M3-M12 M6-M20 M6-M20 M3-M12 M6-M20 Компенсация длины под давлением (мм) 9 9 15 15 7,5 10 Компенсация длины при натяжении (мм) 9 9 15 15 7,5 10 D (мм) 38 38 55 55 41 60 d (мм) 19 19 31 31 19 31 A (мм) 60 62 100 83 72 110 DIN - - - - 69893-1 69893-1 ISO 7388-1 7388-1 7388-1 7388-1 - - Форма A A A A A A 21545... I .. Идент. № Цена/шт., 610 620 630 640 650 660 234,00 348,00 302,00 372,00 474,00 552,00 Тов. Гр. 295 авшаг Патрон резьбонарезной быстросменный (DIN 69880-1) Применение: Для нарезки и формирования резьбы на станках с ЧПУ. Исполнение: Крепление быстросменных вставок см. № 21566 Упругая коррекция на длину при сжатии и растяжении Для быстросменных вставок с регулируемой защитной муфтой Для реверсивного движения требуется изменить направление вращения шпинделя станка NS с. 775 0 опоры VDI (мм) 20 30 40 30 40 Для размера пластины 1 1 1 2 2 Подходит для мин./макс. резьбы Сплав на основе меди M3-Сплав на основе меди M12 Сплав на основе меди M3-Сплав на основе меди M12 Сплав на основе меди M3-Сплав на основе меди M12 Сплав на основе меди M6-Сплав на основе меди M20 Сплав на основе меди M6-Сплав на основе меди M20 Наружный диаметр D (мм) 38 38 38 55 55 0 d (мм) 19 19 19 31 31 Длина выступающей части L (мм) 55 55 55 77 77 Компенсация длины под давлением (мм) 9 9 9 15 15 Компенсация длины при натяжении (мм) 9 9 9 15 15 22787 I Идент. № Цена/шт., 121 131 141 231 241 (349,00) 266,00 (319,00) 352,00 367,00 Тов. Гр. 295 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
