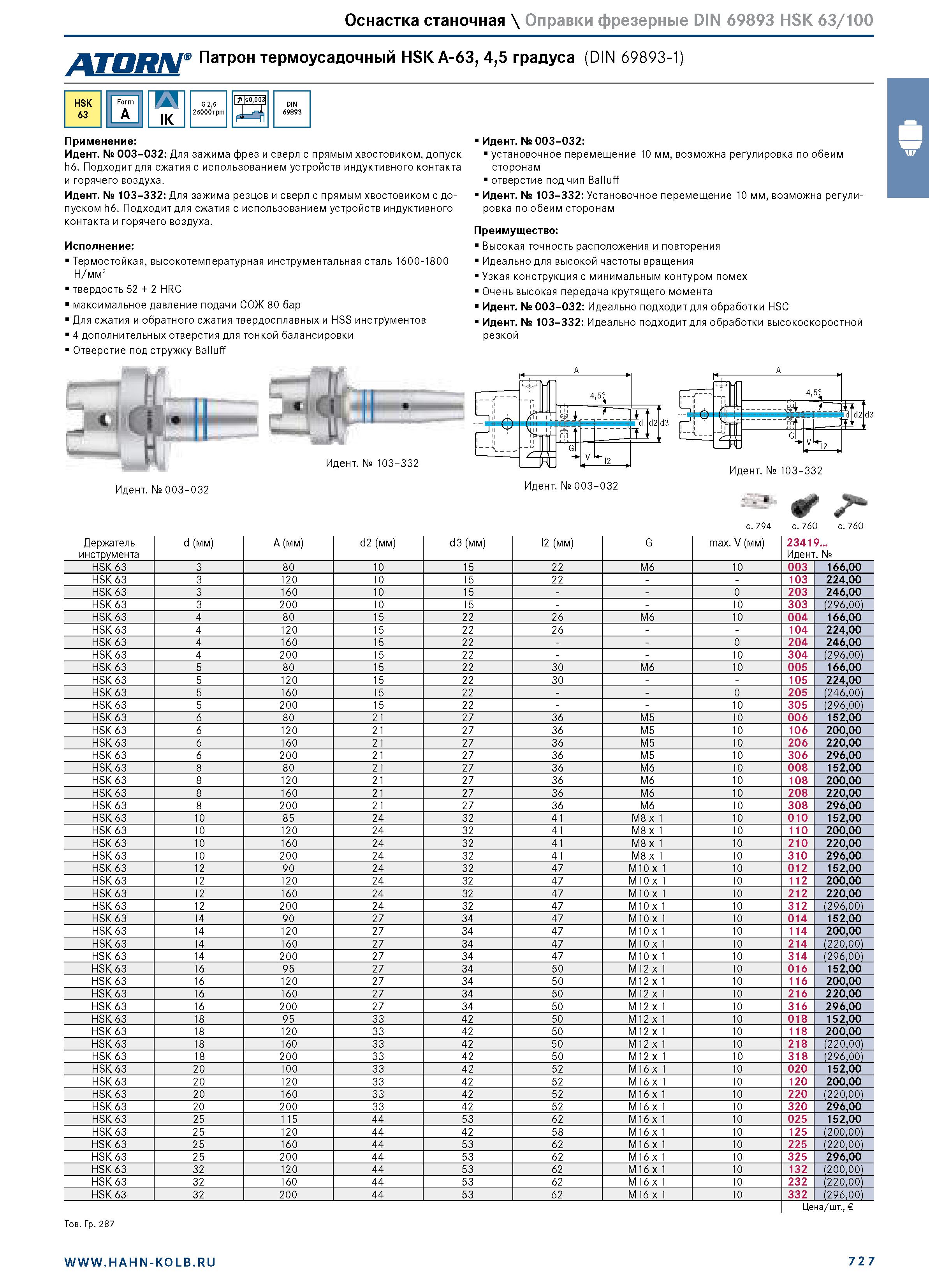

Оснастка станочная \ Оправки фрезерные DIN 69893 HSK 63/100 ATORN Патрон термоусадочный HSK A-63, 4,5 градуса (DIN 69893-1) HSK Form Га" G 2,5 T 0,003 Д-4 DIN 63 A IK 25000 rpm 69893 Применение: Идент. № 003-032: Для зажима фрез и сверл с прямым хвостовиком, допуск h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Идент. № 103-332: Для зажима резцов и сверл с прямым хвостовиком с допуском h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Исполнение: Термостойкая, высокотемпературная инструментальная сталь 1600-1800 Н/мм2 твердость 52 + 2 HRC максимальное давление подачи СОЖ 80 бар Для сжатия и обратного сжатия твердосплавных и HSS инструментов 4 дополнительных отверстия для тонкой балансировки Отверстие под стружку Balluff Идент. № 003-032: установочное перемещение 10 мм, возможна регулировка по обеим сторонам отверстие под чип Balluff Идент. № 103-332: Установочное перемещение 10 мм, возможна регулировка по обеим сторонам Преимущество: Высокая точность расположения и повторения Идеально для высокой частоты вращения Узкая конструкция с минимальным контуром помех Очень высокая передача крутящего момента Идент. № 003-032: Идеально подходит для обработки HSC Идент. № 103-332: Идеально подходит для обработки высокоскоростной резкой Идент. № 003-032 Держатель инструмента d (мм) A (мм) d2 (мм) d3 (мм) l2 (мм) G max. V (мм) 23419... Идент. № HSK 63 3 80 10 15 22 M6 10 003 166,00 HSK 63 3 120 10 15 22 - - 103 224,00 HSK 63 3 160 10 15 - - 0 203 246,00 HSK 63 3 200 10 15 - - 10 303 (296,00) HSK 63 4 80 15 22 26 M6 10 004 166,00 HSK 63 4 120 15 22 26 - - 104 224,00 HSK 63 4 160 15 22 - - 0 204 246,00 HSK 63 4 200 15 22 - - 10 304 (296,00) HSK 63 5 80 15 22 30 M6 10 005 166,00 HSK 63 5 120 15 22 30 - - 105 224,00 HSK 63 5 160 15 22 - - 0 205 (246,00) HSK 63 5 200 15 22 - - 10 305 (296,00) HSK 63 6 80 21 27 36 M5 10 006 152,00 HSK 63 6 120 21 27 36 M5 10 106 200,00 HSK 63 6 160 21 27 36 M5 10 206 220,00 HSK 63 6 200 21 27 36 M5 10 306 296,00 HSK 63 8 80 21 27 36 M6 10 008 152,00 HSK 63 8 120 21 27 36 M6 10 108 200,00 HSK 63 8 160 21 27 36 M6 10 208 220,00 HSK 63 8 200 21 27 36 M6 10 308 296,00 HSK 63 10 85 24 32 41 M8 x 1 10 010 152,00 HSK 63 10 120 24 32 41 M8 x 1 10 110 200,00 HSK 63 10 160 24 32 41 M8 x 1 10 210 220,00 HSK 63 10 200 24 32 41 M8 x 1 10 310 296,00 HSK 63 12 90 24 32 47 M10 x 1 10 012 152,00 HSK 63 12 120 24 32 47 M10 x 1 10 112 200,00 HSK 63 12 160 24 32 47 M10 x 1 10 212 220,00 HSK 63 12 200 24 32 47 M10 x 1 10 312 (296,00) HSK 63 14 90 27 34 47 M10 x 1 10 014 152,00 HSK 63 14 120 27 34 47 M10 x 1 10 114 200,00 HSK 63 14 160 27 34 47 M10 x 1 10 214 (220,00) HSK 63 14 200 27 34 47 M10 x 1 10 314 (296,00) HSK 63 16 95 27 34 50 M12 x 1 10 016 152,00 HSK 63 16 120 27 34 50 M12 x 1 10 116 200,00 HSK 63 16 160 27 34 50 M12 x 1 10 216 220,00 HSK 63 16 200 27 34 50 M12 x 1 10 316 296,00 HSK 63 18 95 33 42 50 M12 x 1 10 018 152,00 HSK 63 18 120 33 42 50 M12 x 1 10 118 200,00 HSK 63 18 160 33 42 50 M12 x 1 10 218 (220,00) HSK 63 18 200 33 42 50 M12 x 1 10 318 (296,00) HSK 63 20 100 33 42 52 M16 x 1 10 020 152,00 HSK 63 20 120 33 42 52 M16 x 1 10 120 200,00 HSK 63 20 160 33 42 52 M16 x 1 10 220 (220,00) HSK 63 20 200 33 42 52 M16 x 1 10 320 296,00 HSK 63 25 115 44 53 62 M16 x 1 10 025 152,00 HSK 63 25 120 44 42 58 M16 x 1 10 125 (200,00) HSK 63 25 160 44 53 62 M16 x 1 10 225 (220,00) HSK 63 25 200 44 53 62 M16 x 1 10 325 296,00 HSK 63 32 120 44 53 62 M16 x 1 10 132 (200,00) HSK 63 32 160 44 53 62 M16 x 1 10 232 (220,00) HSK 63 32 200 44 53 62 M16 x 1 10 332 (296,00) Цена/шт., Тов. Гр. 287 727 с. 794 с. 760 с. 760
