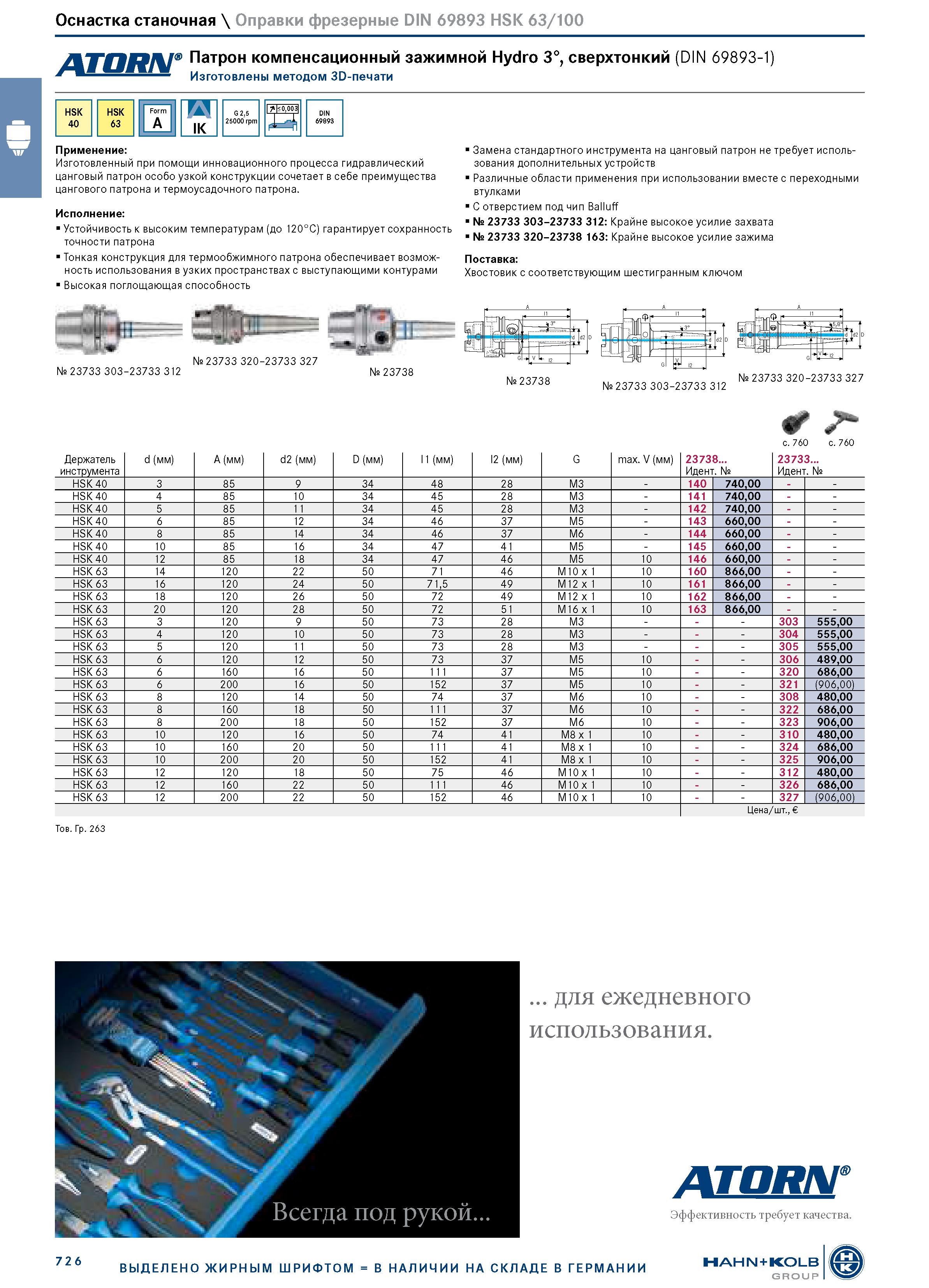

Оснастка станочная \ Оправки фрезерные DIN 69893 HSK 63/100 Патрон компенсационный зажимной Hydro 3°, сверхтонкий (DIN 69893-1) Изготовлены методом 3D-печати HSK 40 HSK 63 т IK G 2,5 25000 rpm I ТЧ 0,003 Применение: Изготовленный при помощи инновационного процесса гидравлический цанговый патрон особо узкой конструкции сочетает в себе преимущества цангового патрона и термоусадочного патрона. Исполнение: Устойчивость к высоким температурам (до 120°C) гарантирует сохранность точности патрона Тонкая конструкция для термообжимного патрона обеспечивает возможность использования в узких пространствах с выступающими контурами Высокая поглощающая способность Замена стандартного инструмента на цанговый патрон не требует использования дополнительных устройств Различные области применения при использовании вместе с переходными втулками С отверстием под чип Balluff № 23733 303-23733 312: Крайне высокое усилие захвата № 23733 320-23738 163: Крайне высокое усилие зажима Поставка: Хвостовик с соответствующим шестигранным ключом № 23733 303-23733 312 № 23733 320-23733 327 № 23738 № 23733 303-23733 312 № 23733 320-23733 327 Держатель инструмента d (мм) A (мм) d2 (мм) D (мм) 11 (мм) 12 (мм) G max. V (мм) 23738... Идент. № 23733... Идент. № HSK 40 3 85 9 34 48 28 M3 - 140 740,00 - - HSK 40 4 85 10 34 45 28 M3 - 141 740,00 - - HSK 40 5 85 11 34 45 28 M3 - 142 740,00 - - HSK 40 6 85 12 34 46 37 M5 - 143 660,00 - - HSK 40 8 85 14 34 46 37 M6 - 144 660,00 - - HSK 40 10 85 16 34 47 41 M5 - 145 660,00 - - HSK 40 12 85 18 34 47 46 M5 10 146 660,00 - - HSK 63 14 120 22 50 71 46 M10 x 1 10 160 866,00 - - HSK 63 16 120 24 50 71,5 49 M12 x 1 10 161 866,00 - - HSK 63 18 120 26 50 72 49 M12 x 1 10 162 866,00 - - HSK 63 20 120 28 50 72 51 M16 x 1 10 163 866,00 - - HSK 63 3 120 9 50 73 28 M3 - - - 303 555,00 HSK 63 4 120 10 50 73 28 M3 - - - 304 555,00 HSK 63 5 120 11 50 73 28 M3 - - - 305 555,00 HSK 63 6 120 12 50 73 37 M5 10 - - 306 489,00 HSK 63 6 160 16 50 111 37 M5 10 - - 320 686,00 HSK 63 6 200 16 50 152 37 M5 10 - - 321 (906,00) HSK 63 8 120 14 50 74 37 M6 10 - - 308 480,00 HSK 63 8 160 18 50 111 37 M6 10 - - 322 686,00 HSK 63 8 200 18 50 152 37 M6 10 - - 323 906,00 HSK 63 10 120 16 50 74 41 M8 x 1 10 - - 310 480,00 HSK 63 10 160 20 50 111 41 M8 x 1 10 - - 324 686,00 HSK 63 10 200 20 50 152 41 M8 x 1 10 - - 325 906,00 HSK 63 12 120 18 50 75 46 M10 x 1 10 - - 312 480,00 HSK 63 12 160 22 50 111 46 M10 x 1 10 - - 326 686,00 HSK 63 12 200 22 50 152 46 M10 x 1 10 - - 327 (906,00) Цена/шт., Тов. Гр. 263 69893 с. 760 с. 760 ... для ежедневного использования. JXTORM Эффективность требует качества. 726 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
