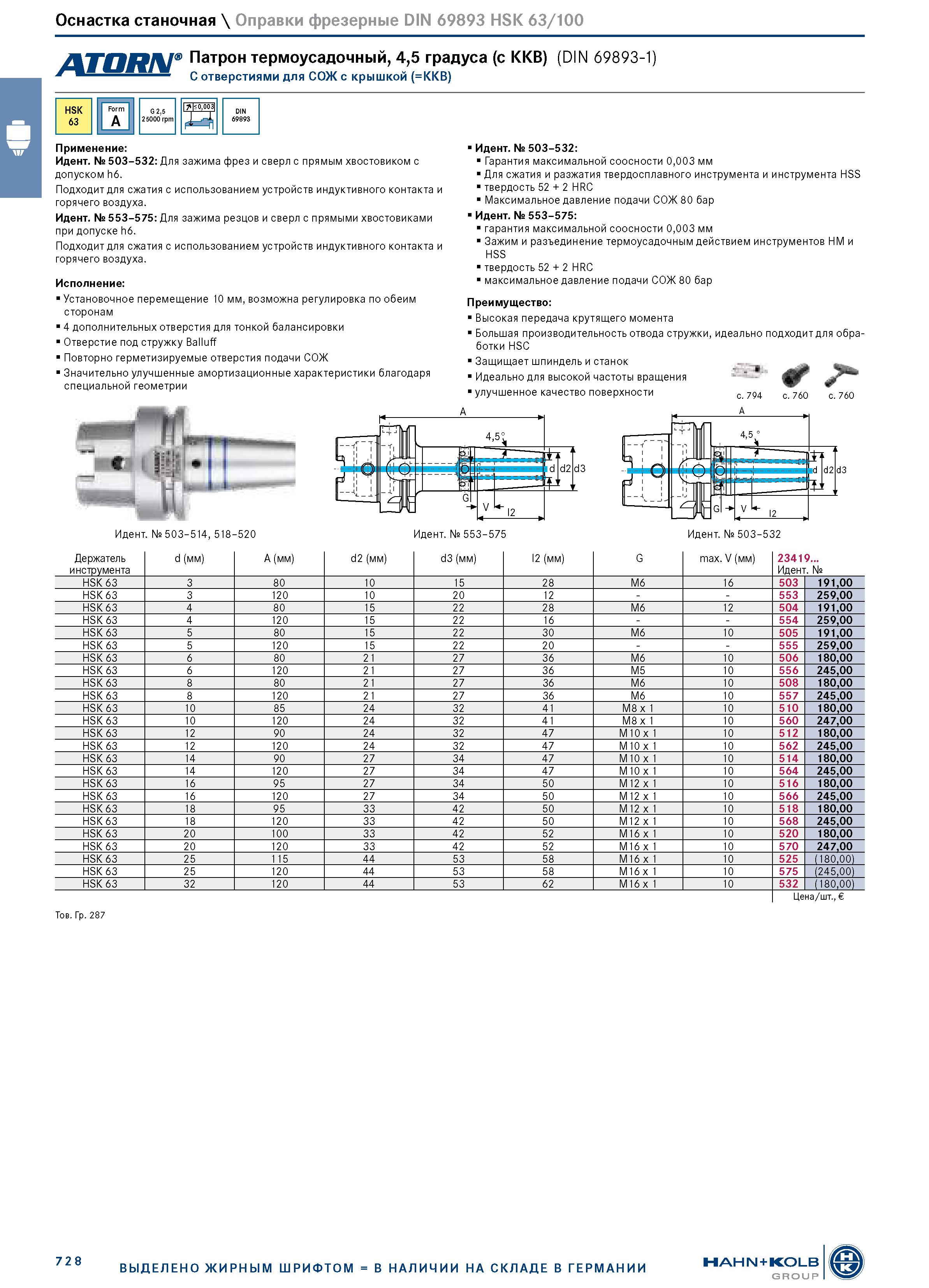

742 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.728

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 728 0742 Lab2u

Оснастка станочная \ Оправки фрезерные DIN 69893 HSK 63/100 Патрон термоусадочный, 4,5 градуса (с KKB) (DIN 69893-1) С отверстиями для СОЖ с крышкой (=KKB) HSK 63 Form A G 2,5 25000 rpm Wo, Применение: Идент. № 503-532: Для зажима фрез и сверл с прямым хвостовиком с допуском h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Идент. № 553-575: Для зажима резцов и сверл с прямыми хвостовиками при допуске h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Исполнение: Установочное перемещение 10 мм, возможна регулировка по обеим сторонам 4 дополнительных отверстия для тонкой балансировки Отверстие под стружку Balluff Повторно герметизируемые отверстия подачи СОЖ Значительно улучшенные амортизационные характеристики благодаря специальной геометрии Идент. № 503-532: Гарантия максимальной соосности 0,003 мм Для сжатия и разжатия твердосплавного инструмента и инструмента HSS твердость 52 + 2 HRC Максимальное давление подачи СОЖ 80 бар Идент. № 553-575: гарантия максимальной соосности 0,003 мм Зажим и разъединение термоусадочным действием инструментов HM и HSS твердость 52 + 2 HRC максимальное давление подачи СОЖ 80 бар Преимущество: Высокая передача крутящего момента Большая производительность отвода стружки, идеально подходит для обработки HSC Защищает шпиндель и станок Идеально для высокой частоты вращения улучшенное качество поверхности с. 794 с. 760 с. 760 Идент. № 503-514, 518-520 Держатель инструмента d (мм) A (мм) d2 (мм) d3 (мм) 12 (мм) G max. V (мм) ... № ск Tt ф 3д 2И HSK 63 3 80 10 15 28 M6 16 503 191,00 HSK 63 3 120 10 20 12 - - 553 259,00 HSK 63 4 80 15 22 28 M6 12 504 191,00 HSK 63 4 120 15 22 16 - - 554 259,00 HSK 63 5 80 15 22 30 M6 10 505 191,00 HSK 63 5 120 15 22 20 - - 555 259,00 HSK 63 6 80 21 27 36 M6 10 506 180,00 HSK 63 6 120 21 27 36 M5 10 556 245,00 HSK 63 8 80 21 27 36 M6 10 508 180,00 HSK 63 8 120 21 27 36 M6 10 557 245,00 HSK 63 10 85 24 32 41 M8 x 1 10 510 180,00 HSK 63 10 120 24 32 41 M8 x 1 10 560 247,00 HSK 63 12 90 24 32 47 M10 x 1 10 512 180,00 HSK 63 12 120 24 32 47 M10 x 1 10 562 245,00 HSK 63 14 90 27 34 47 M10 x 1 10 514 180,00 HSK 63 14 120 27 34 47 M10 x 1 10 564 245,00 HSK 63 16 95 27 34 50 M12 x 1 10 516 180,00 HSK 63 16 120 27 34 50 M12 x 1 10 566 245,00 HSK 63 18 95 33 42 50 M12 x 1 10 518 180,00 HSK 63 18 120 33 42 50 M12 x 1 10 568 245,00 HSK 63 20 100 33 42 52 M16 x 1 10 520 180,00 HSK 63 20 120 33 42 52 M16 x 1 10 570 247,00 HSK 63 25 115 44 53 58 M16 x 1 10 525 (180,00) HSK 63 25 120 44 53 58 M16 x 1 10 575 (245,00) HSK 63 32 120 44 53 62 M16 x 1 10 532 (180,00) Цена/шт., Тов. Гр. 287 69893 728 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
