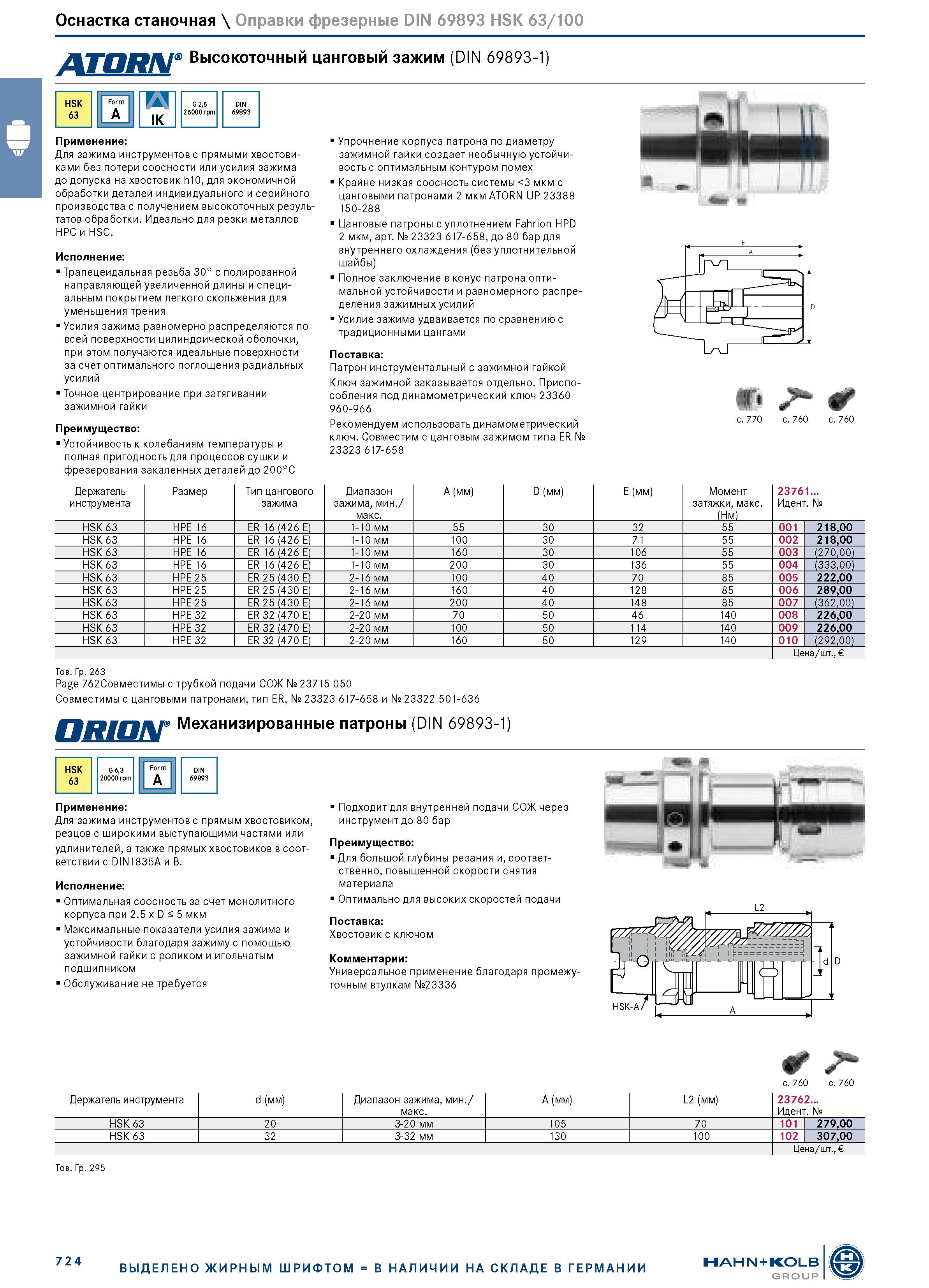

Оснастка станочная \ Оправки фрезерные DIN 69893 HSK 63/100 ATORN г Высокоточный цанговый зажим (DIN 69893-1) HSK 63 IK G 2,5 25000 rpm Применение: Для зажима инструментов с прямыми хвостовиками без потери соосности или усилия зажима до допуска на хвостовик h 10, для экономичной обработки деталей индивидуального и серийного производства с получением высокоточных результатов обработки. Идеально для резки металлов HPC и HSC. Исполнение: Трапецеидальная резьба 30° с полированной направляющей увеличенной длины и специальным покрытием легкого скольжения для уменьшения трения Усилия зажима равномерно распределяются по всей поверхности цилиндрической оболочки, при этом получаются идеальные поверхности за счет оптимального поглощения радиальных усилий Точное центрирование при затягивании зажимной гайки Преимущество: Устойчивость к колебаниям температуры и полная пригодность для процессов сушки и фрезерования закаленных деталей до 200°C Упрочнение корпуса патрона по диаметру зажимной гайки создает необычную устойчивость с оптимальным контуром помех Крайне низкая соосность системы 3 мкм с цанговыми патронами 2 мкм ATORN UP 23388 150-288 Цанговые патроны с уплотнением Fahrion HPD 2 мкм, арт. № 23323 617-658, до 80 бар для внутреннего охлаждения (без уплотнительной шайбы) Полное заключение в конус патрона оптимальной устойчивости и равномерного распределения зажимных усилий Усилие зажима удваивается по сравнению с традиционными цангами Поставка: Патрон инструментальный с зажимной гайкой Ключ зажимной заказывается отдельно. Приспособления под динамометрический ключ 23360 960-966 Рекомендуем использовать динамометрический ключ. Совместим с цанговым зажимом типа ER № 23323 617-658 Г- S' ¥ Держатель инструмента Размер Тип цангового зажима Диапазон зажима, мин./ макс. A (мм) D (мм) E (мм) Момент затяжки, макс. (Нм) 23761... Идент. № HSK 63 HPE 16 ER 16 (426 E) 1-10 мм 55 30 32 55 001 218,00 HSK 63 HPE 16 ER 16 (426 E) 1-10 мм 100 30 71 55 002 218,00 HSK 63 HPE 16 ER 16 (426 E) 1-10 мм 160 30 106 55 003 (270,00) HSK 63 HPE 16 ER 16 (426 E) 1-10 мм 200 30 136 55 004 (333,00) HSK 63 HPE 25 ER 25 (430 E) 2-16 мм 100 40 70 85 005 222,00 HSK 63 HPE 25 ER 25 (430 E) 2-16 мм 160 40 128 85 006 289,00 HSK 63 HPE 25 ER 25 (430 E) 2-16 мм 200 40 148 85 007 (362,00) HSK 63 HPE 32 ER 32 (470 E) 2-20 мм 70 50 46 140 008 226,00 HSK 63 HPE 32 ER 32 (470 E) 2-20 мм 100 50 114 140 009 226,00 HSK 63 HPE 32 ER 32 (470 E) 2-20 мм 160 50 129 140 010 (292,00) Цена/шт., Тов. Гр. 263 Page 762Совместимы с трубкой подачи СОЖ № 23715 050 Совместимы с цанговыми патронами, тип ER, № 23323 617-658 и № 23322 501-636 птам Механизированные патроны (DIN 69893-1) HSK G 6,3 Form DIN 63 20000 rpm A 69893 Применение: Для зажима инструментов с прямым хвостовиком, резцов с широкими выступающими частями или удлинителей, а также прямых хвостовиков в соответствии с DIN1835A и B. Исполнение: Оптимальная соосность за счет монолитного корпуса при 2.5 x D 5 мкм Максимальные показатели усилия зажима и устойчивости благодаря зажиму с помощью зажимной гайки с роликом и игольчатым подшипником Обслуживание не требуется Подходит для внутренней подачи СОЖ через инструмент до 80 бар Преимущество: Для большой глубины резания и, соответственно, повышенной скорости снятия материала Оптимально для высоких скоростей подачи Поставка: Хвостовик с ключом Комментарии: Универсальное применение благодаря промежуточным втулкам №23336 с. 770 с. 760 с. 760 с. 760 с. 760 Держатель инструмента d (мм) Диапазон зажима, мин./ макс. A (мм) L2 (мм) 23762... Идент. № HSK 63 20 3-20 мм 105 70 101 279,00 HSK 63 32 3-32 мм 130 100 102 307,00 Цена/шт., Тов. Гр. 295 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
